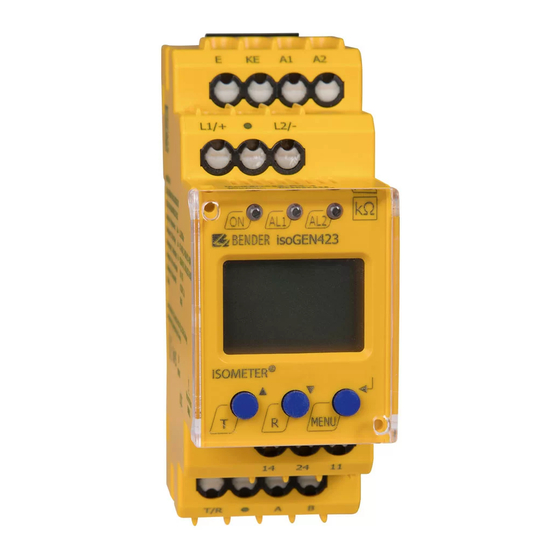

ISOMETER® isoGEN423
Isolationsüberwachungsgerät für ungeerdete AC-, AC/DC- und DC-Netze
(IT-Systeme) bis 3(N)AC, AC 400 V, DC 400 V
Insulation monitoring device for unearthed AC, AC/DC and DC systems
(IT systems) up to 3(N)AC, AC 400 V, DC 400 V
isoGEN423_D00221_02_Q_DEEN/ 03.2021
Quickstart DE/EN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bender ISOMETER isoGEN423

Inhaltszusammenfassung für Bender ISOMETER isoGEN423

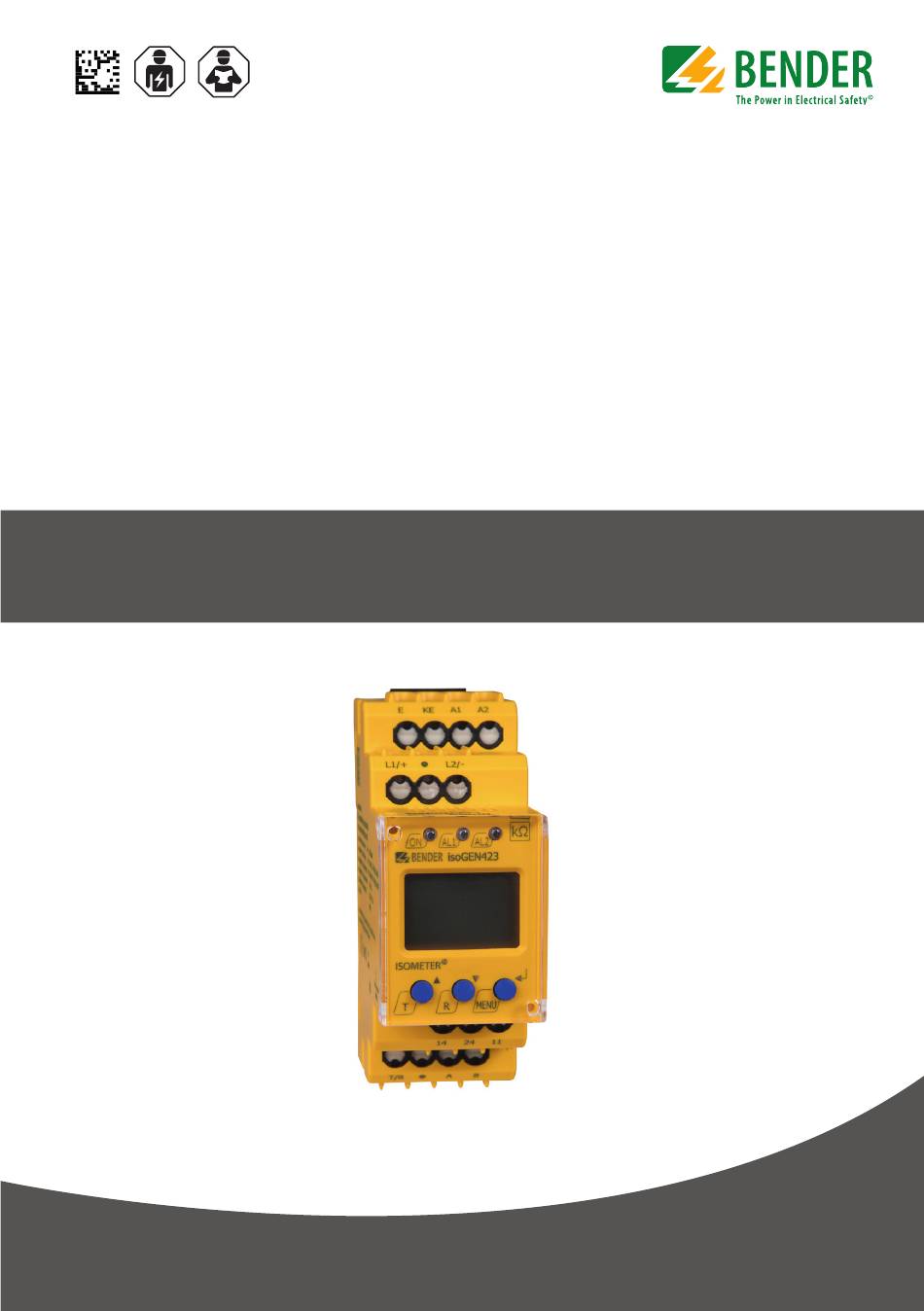

  • Seite 1 ISOMETER® isoGEN423 Isolationsüberwachungsgerät für ungeerdete AC-, AC/DC- und DC-Netze (IT-Systeme) bis 3(N)AC, AC 400 V, DC 400 V Insulation monitoring device for unearthed AC, AC/DC and DC systems (IT systems) up to 3(N)AC, AC 400 V, DC 400 V isoGEN423_D00221_02_Q_DEEN/ 03.2021 Quickstart DE/EN...

  • Seite 2: Ordering Information

    Part of the device documentation in addition to ben dieser Kurzanleitung die „Sicherheitshin- this quickstart is the enclosed “Safety instructi- weise für Bender-Produkte“ und das dazugehö- ons for Bender products“ and the manual, rige Handbuch, herunterladbar unter https:// which can be downloaded from https://www. www.bender.de/service-support/downloadbe- bender.de/en/service-support/downloads.

  • Seite 3: Montage

    ISOMETER® isoGEN423 Abmessungen Dimensions 36 mm Montage Mounting Click & Click! Variante A/Option A: Variante B/Option B: Montage auf Hutschiene/DIN rail mounting Schraubbefestigung/Screw mounting isoGEN423_D00221_02_Q_DEEN/ 03.2021...

  • Seite 4: Wiring Diagram

    ISOMETER® isoGEN423 Anschlussbild Wiring diagram L1/+ L2/- L1/+ Test / Reset MENU COM465IP RS-485 Legende zum Anschlussbild Wiring diagram legend Klemme/ Anschlüsse Connections Terminal Anschluss an die Versorgungsspannung U über Connection to the supply voltage U via a fuse: Schmelzsicherung: If supplied from an IT system, both lines have to be protected A1, A2 Bei Versorgung aus IT-System beide Leitungen...

  • Seite 5: Menü-Übersicht

    ISOMETER® isoGEN423 * Für UL-Anwendungen: * For UL applications: Only use 60/75°C cop- Nur 60/75°C-Kupferleitungen verwenden! Die per lines! For UL and CSA applications, it is Versorgungsspannung U ist bei UL- und CSA- mandatory to use 5 A fuses for the protection of Applikationen zwingend über...

  • Seite 6: Display Elements

    ISOMETER® isoGEN423 Display-Elemente Display elements Funktion Gerätefront/Device front Function grün - On green - On gelb - Alarm yellow - Alarm gelb - Alarm yellow - Alarm Aufwärts-Taste Up button Test-Taste (> 1,5 s drücken) Test button (press > 1.5 s) Bei gedrückter Test-Taste werden die By pressing and holding Display-Elemente angezeigt.

  • Seite 7: Technische Daten

    ISOMETER® isoGEN423 Technische Daten Technical data ()* = Werkseinstellung ()* = Factory settings Insulation coordination acc. to IEC 60664-1/IEC 60664-3 Isolationskoordination nach IEC 60664-1/IEC 60664-3 Rated voltage ................400 V Bemessungsspannung ..............400 V Overvoltage category ..............III Überspannungskategorie ..............III Supply voltage Versorgungsspannung Supply voltage U ......AC 100…240 V/DC 24…240 V Versorgungsspannung U...
  • Seite 8 Nachdruck und Vervielfältigung Reprinting and duplicating nur mit Genehmigung des Herausgebers. only with permission of the publisher. Bender GmbH & Co. KG Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Deutschland PO Box 1161 • 35301 Grünberg • Germany Londorfer Str.
