Bender ISOMETER isoNAV685-D Kurzanleitung Seite 2

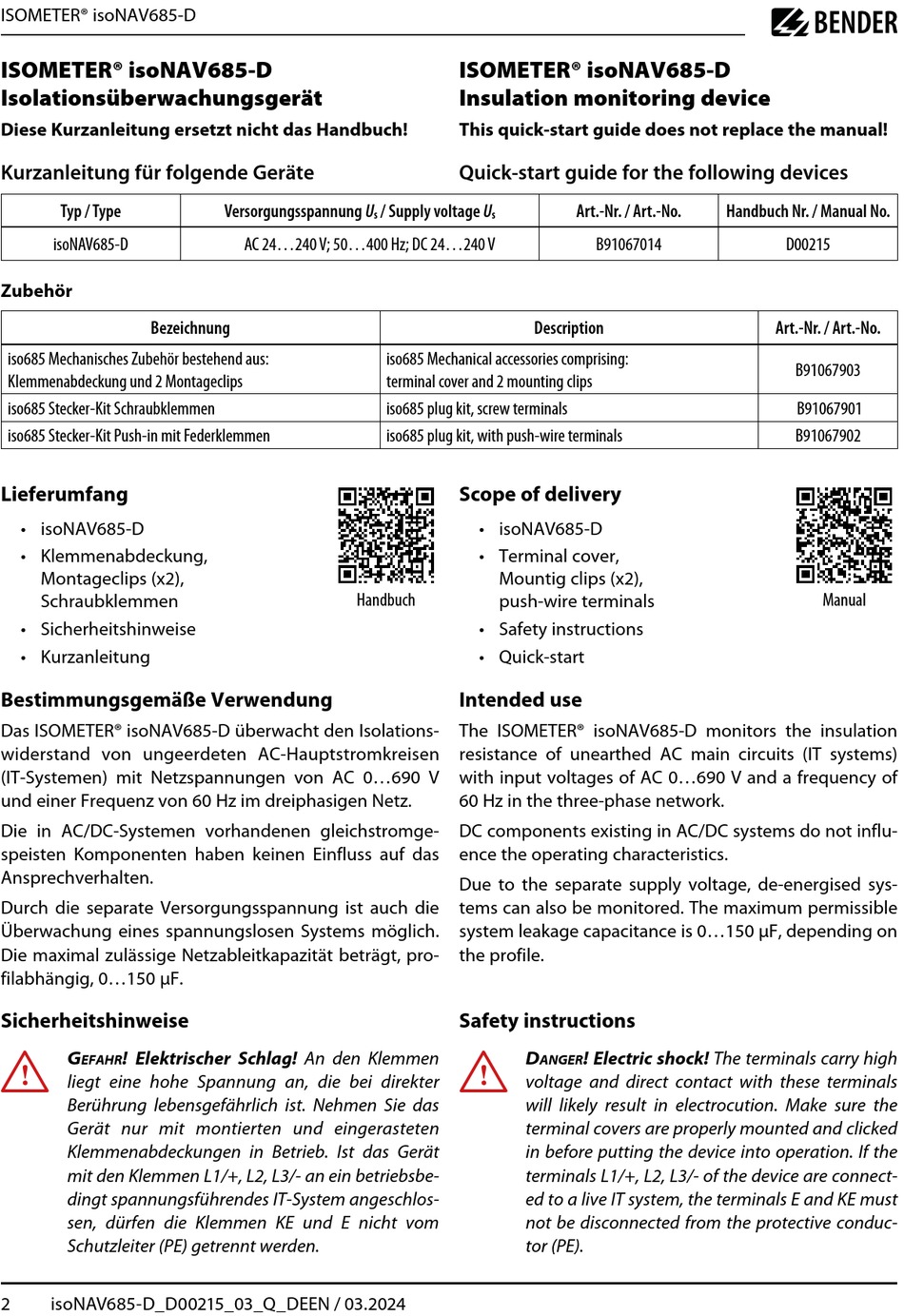

ISOMETER® isoNAV685-D
ISOMETER® isoNAV685-D
Isolationsüberwachungsgerät
Diese Kurzanleitung ersetzt nicht das Handbuch!
Kurzanleitung für folgende Geräte
Typ / Type
isoNAV685-D
Zubehör
Bezeichnung
iso685 Mechanisches Zubehör bestehend aus:
Klemmenabdeckung und 2 Montageclips
iso685 Stecker-Kit Schraubklemmen
iso685 Stecker-Kit Push-in mit Federklemmen
Lieferumfang
• isoNAV685-D
• Klemmenabdeckung,
Montageclips (x2),
Schraubklemmen
• Sicherheitshinweise
• Kurzanleitung
Bestimmungsgemäße Verwendung
Das ISOMETER® isoNAV685-D überwacht den Isolations-
widerstand von ungeerdeten AC-Hauptstromkreisen
(IT-Systemen) mit Netzspannungen von AC 0...690 V
und einer Frequenz von 60 Hz im dreiphasigen Netz.
Die in AC/DC-Systemen vorhandenen gleichstromge-
speisten Komponenten haben keinen Einfluss auf das
Ansprechverhalten.
Durch die separate Versorgungsspannung ist auch die
Überwachung eines spannungslosen Systems möglich.
Die maximal zulässige Netzableitkapazität beträgt, pro-
filabhängig, 0...150 μF.
Sicherheitshinweise
I
g ! Elektrischer Schlag! An den Klemmen
efahr
liegt eine hohe Spannung an, die bei direkter
Berührung lebensgefährlich ist. Nehmen Sie das
Gerät nur mit montierten und eingerasteten
Klemmenab deckungen in Betrieb. Ist das Gerät
mit den Klemmen L1/+, L2, L3/- an ein betriebsbe-
dingt spannungsführendes IT-System angeschlos-
sen, dürfen die Klemmen KE und E nicht vom
Schutzleiter (PE) getrennt werden.
2 isoNAV685-D_D00215_03_Q_DEEN / 03.2024
Versorgungsspannung U / Supply voltage U
s
AC 24...240 V; 50...400 Hz; DC 24...240 V
iso685 Mechanical accessories comprising:
terminal cover and 2 mounting clips
iso685 plug kit, screw terminals
iso685 plug kit, with push-wire terminals
Handbuch
ISOMETER® isoNAV685-D
Insulation monitoring device
This quick-start guide does not replace the manual!
Quick-start guide for the following devices
Art.-Nr. / Art.-No.
s
B91067014
Description
Scope of delivery
• isoNAV685-D
• Terminal cover,
Mountig clips (x2),
push-wire terminals
• Safety instructions
• Quick-start
Intended use
The ISOMETER® isoNAV685-D monitors the insulation
resistance of unearthed AC main circuits (IT systems)
with input voltages of AC 0...690 V and a frequency of
60 Hz in the three-phase network.
DC components existing in AC/DC systems do not influ-
ence the operating characteristics.
Due to the separate supply voltage, de-energised sys-
tems can also be monitored. The maximum permissible
system leakage capacitance is 0...150 μF, depending on
the profile.
Safety instructions
I
D ! Electric shock! The terminals carry high
anger
voltage and direct contact with these terminals
will likely result in electrocution. Make sure the
terminal covers are properly mounted and clicked
in before putting the device into operation. If the
terminals L1/+, L2, L3/- of the device are connect-
ed to a live IT system, the terminals E and KE must
not be disconnected from the protective conduc-
tor (PE).
Handbuch Nr. / Manual No.
D00215
Art.-Nr. / Art.-No.
B91067903
B91067901
B91067902
Manual
