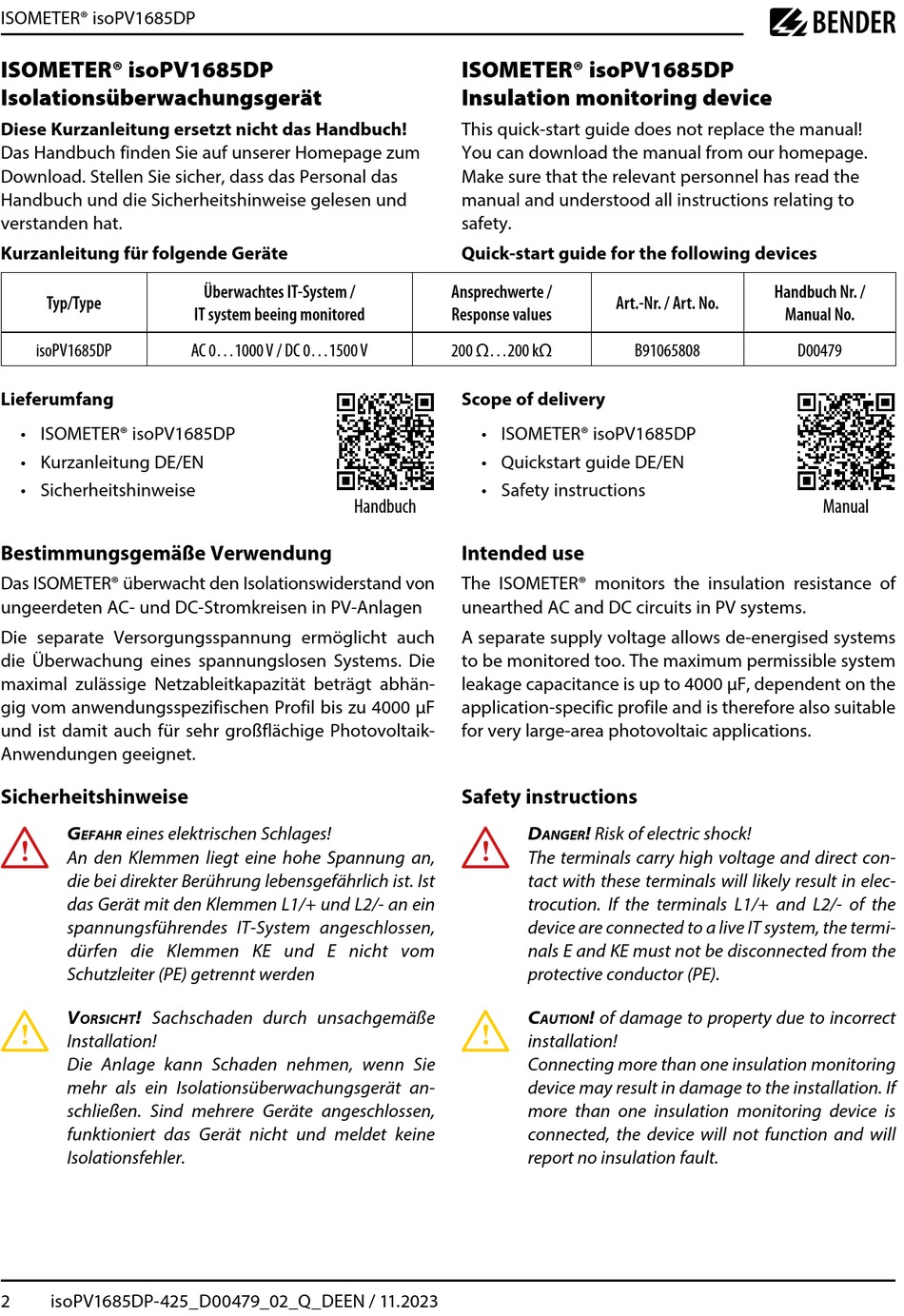

ISOMETER® isoPV1685DP
ISOMETER® isoPV1685DP
Isolationsüberwachungsgerät
Diese Kurzanleitung ersetzt nicht das Handbuch!
Das Handbuch finden Sie auf unserer Homepage zum
Download. Stellen Sie sicher, dass das Personal das
Handbuch und die Sicherheitshinweise gelesen und
verstanden hat.
Kurzanleitung für folgende Geräte
Typ/Type
isoPV1685DP
Lieferumfang
• ISOMETER® isoPV1685DP
• Kurzanleitung DE/EN
• Sicherheitshinweise
Bestimmungsgemäße Verwendung
Das ISOMETER® überwacht den Isolationswiderstand von
ungeerdeten AC- und DC-Stromkreisen in PV-Anlagen
Die separate Versorgungsspannung ermöglicht auch
die Überwachung eines spannungslosen Systems. Die
maximal zulässige Netzableitkapazität beträgt abhän-
gig vom anwendungsspezifischen Profil bis zu 4000 μF
und ist damit auch für sehr großflächige Photovoltaik-
Anwendungen geeignet.
Sicherheitshinweise
I
eines elektrischen Schlages!
g
efahr
An den Klemmen liegt eine hohe Spannung an,
die bei direkter Berührung lebensgefährlich ist. Ist
das Gerät mit den Klemmen L1/+ und L2/- an ein
spannungsführendes IT-System angeschlossen,
dürfen die Klemmen KE und E nicht vom
Schutzleiter (PE) getrennt werden
I
! Sachschaden durch unsachgemäße
V
orsiCht
Installation!
Die Anlage kann Schaden nehmen, wenn Sie
mehr als ein Isolationsüberwachungsgerät an-
schließen. Sind mehrere Geräte angeschlossen,
funktioniert das Gerät nicht und meldet keine
Isolationsfehler.
2
isoPV1685DP-425_D00479_02_Q_DEEN / 11.2023
Überwachtes IT-System /
IT system beeing monitored
AC 0...1000 V / DC 0...1500 V
Handbuch
ISOMETER® isoPV1685DP
Insulation monitoring device
This quick-start guide does not replace the manual!
You can download the manual from our homepage.
Make sure that the relevant personnel has read the
manual and understood all instructions relating to
safety.
Quick-start guide for the following devices
Ansprechwerte /
Art.-Nr. / Art. No.
Response values
200 Ω...200 kΩ
Scope of delivery
• ISOMETER® isoPV1685DP
• Quickstart guide DE/EN
• Safety instructions
Intended use
The ISOMETER® monitors the insulation resistance of
unearthed AC and DC circuits in PV systems.
A separate supply voltage allows de-energised systems
to be monitored too. The maximum permissible system
leakage capacitance is up to 4000 μF, dependent on the
application-specific profile and is therefore also suitable
for very large-area photovoltaic applications.
Safety instructions
I
! Risk of electric shock!
D
anger
The terminals carry high voltage and direct con-
tact with these terminals will likely result in elec-
trocution. If the terminals L1/+ and L2/- of the
device are connected to a live IT system, the termi-
nals E and KE must not be disconnected from the
protective conductor (PE).
I
! of damage to property due to incorrect
C
aution
installation!
Connecting more than one insulation monitoring
device may result in damage to the installation. If
more than one insulation monitoring device is
connected, the device will not function and will
report no insulation fault.
Handbuch Nr. /
Manual No.
B91065808
D00479
Manual
