2c. Elektrische Anschlüsse und
Krafteinstellung
• Vor Durchführung der elektrischen Anschlüsse muss die gesamte Drehtoranlage (samt Steuerung)
unbedingt stromlos geschaltet werden.
• Die Sicherheitsvorschriften zur Vermeidung elektrischer Schläge sind einzuhalten.
• Das Gerät ist ausschließlich von qualifiziertem Fachpersonal anzuschließen.
• Das Gerät darf nicht in explosionsgefährdeter Umgebung eingesetzt werden !
• Es ist ein allpolig trennender Hauptschalter mit einem Kontaktöffnungsabstand von min. 3mm vorzusehen. Die
Anlage ist in jedem Fall gemäß den geltenden Sicherheitsvorschriften zu schützen!
• WICHTIG: Die Steuerleitungen (Taster, Funkfernsteuerung, Lichtschranken etc.) sind getrennt von den 230V
Leitungen (Zuleitung, Motore, Signallicht) zu verlegen.
• Bei der Krafteinstellung sind unbedingt geltende Sicherheitsvorschriften und Normen einzuhalten !
• Bei Durchführung der elektrischen Anschlüsse muss die Drehtoranlage unbedingt stromlos geschaltet werden.
• Den Antrieb laut Steuerungsanleitung an die Steuerung anschließen.
• Anschluss diverser Sicherheitseinrichtungen, Impulsgeber und anderer Zubehörteile lt. betreffenden Anleitungen
(Kabelplan beachten).
• Krafteinstellung: Die Krafteinstellung des Antriebs erfolgt über die Steuerung (siehe Steuerunganleitung).
• Endabschaltung: Der Antrieb arbeitet ohne Endschalter. Die erforderliche Laufzeit wird in der Steuerung eingestellt
2d. Demontage
Die Demontage des Motors erfolgt in umgekehrter Reihenfolge zur Montage.
Es ist darauf zu achten, dass vor der Demontage die Spannungsversorgung des Antriebes abgeschalten wird !

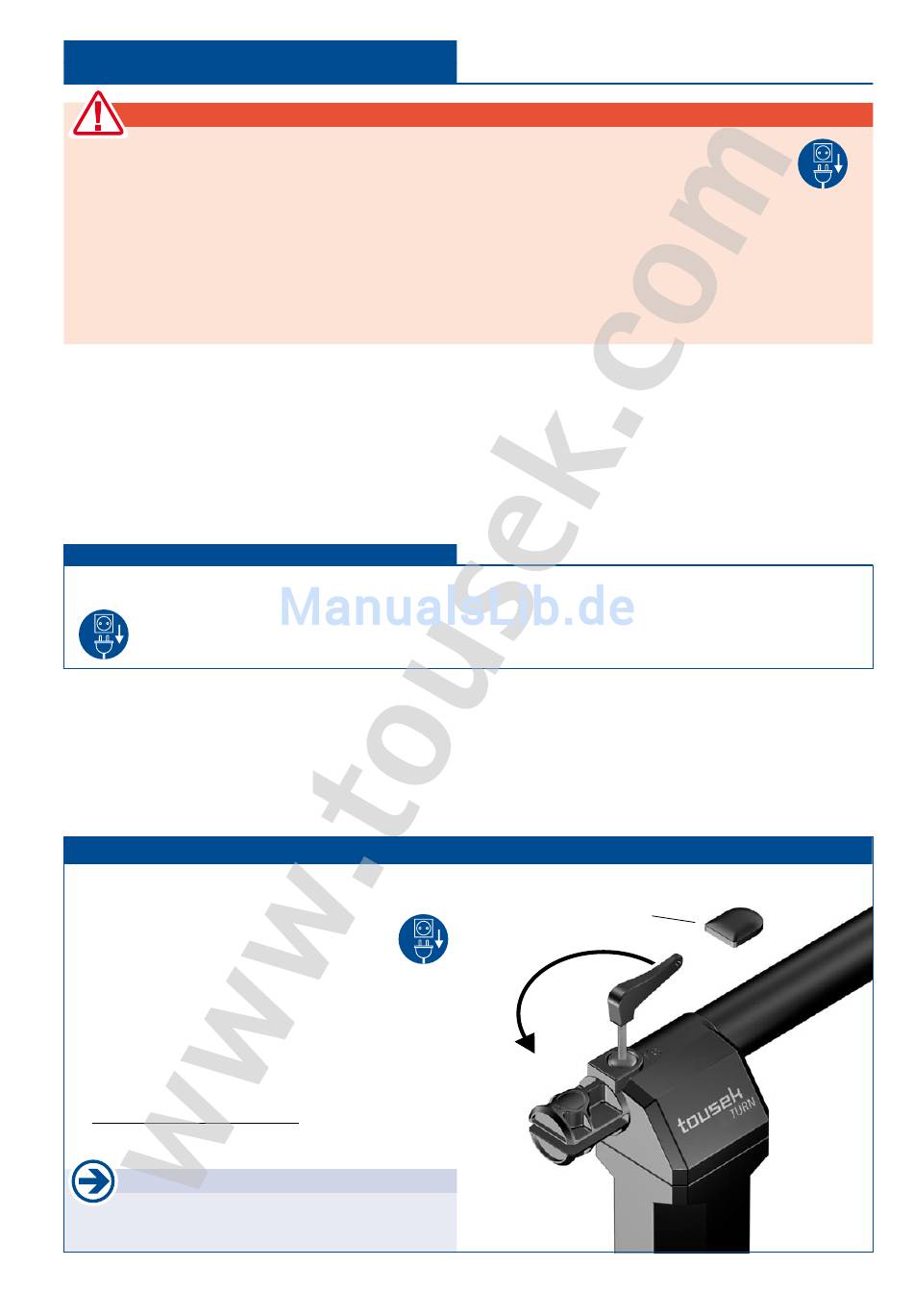

3. Notentriegelung des Antriebes bei Stromausfall
• Ist es erforderlich den Antrieb zu entriegeln (z.B. bei
Stromausfall, gehen Sie wie folgt vor:
• Stromversorgung der Anlage abdrehen !
• Nehmen Sie die Schutzkappe ab.
• Drehen Sie mittels Notentriegelungsschlüssel eine halbe
Umdrehung gegen den Uhrzeigersinn.
• Bewegen Sie nun das Tor langsam (nicht schneller als im
Motorbetrieb).
• Zur Wiederherstellung des Motorbetriebes drehen Sie den
Schlüssel der Notentriegelung im Uhrzeigersinn, bis ein
fester Widerstand spürbar ist. Dann drehen Sie das Tor
bis die Spindel hörbar einrastet.
• Danach schalten Sie die Stromversorgung wieder ein.
• *) Schutzkappe unbedingt wieder aufsetzen, da sonst
für den Antrieb die Gefahr eines Defekts besteht.
Achtung
42000705_TURN-10, -20 / 09. 11. 2009
Warnung
Drehtorantrieb TURN 10, TURN 20
Schutzkappe *)
