10/13
BERECHNUNG DER ABSTÄNDE FÜR EXTERNE KONDENSATOREN
Länge des Leitungssatzes
Die maximale Leitungslänge beträgt 30 Meter.
Gefälle/Anstieg des Leitungssatzes
Der maximale Anstieg beträgt 10,7 m.
Das maximale Gefälle beträgt 4,5 m.
! Achtung
Wenn ein Leitungssatz einen Anstieg gefolgt von einem
Gefälle aufweist, kann er keinen weiteren Anstieg haben.
Ebenso darf ein Leitungssatz, der ein Gefälle gefolgt von
einem Anstieg aufweist, kein weiteres Gefälle haben.
Rechnerische Länge des Leitungssatzes
Die maximale rechnerische Länge beträgt 45 Meter.
Steig-, Fall- und Horizontalleitungsabschnitte (bzw.
Kombinationen aus diesen) über die angegebenen
Maximalwerte hinaus, führen zur Überschreitung der Anlauf-
und Bemessungsgrenzen des Kompressors. Dies führt zu
einem schlechten Ölrücklauf zum Kompressor. Führen Sie die
folgenen Berechnungen aus, um sicherzustellen, dass die
Verlegung der Leitungen den Vorgaben entspricht.
Schritt 1:
Gemessener Anstieg, max. 10,7 m
Schritt 2:
Gemessenes Gefälle, max. 4,5 m
Schritt 3:
Gemessener horizontaler Abstand, max. 30 m
Schritt 4:
rechnerische Gesamtlänge, max. 45 m

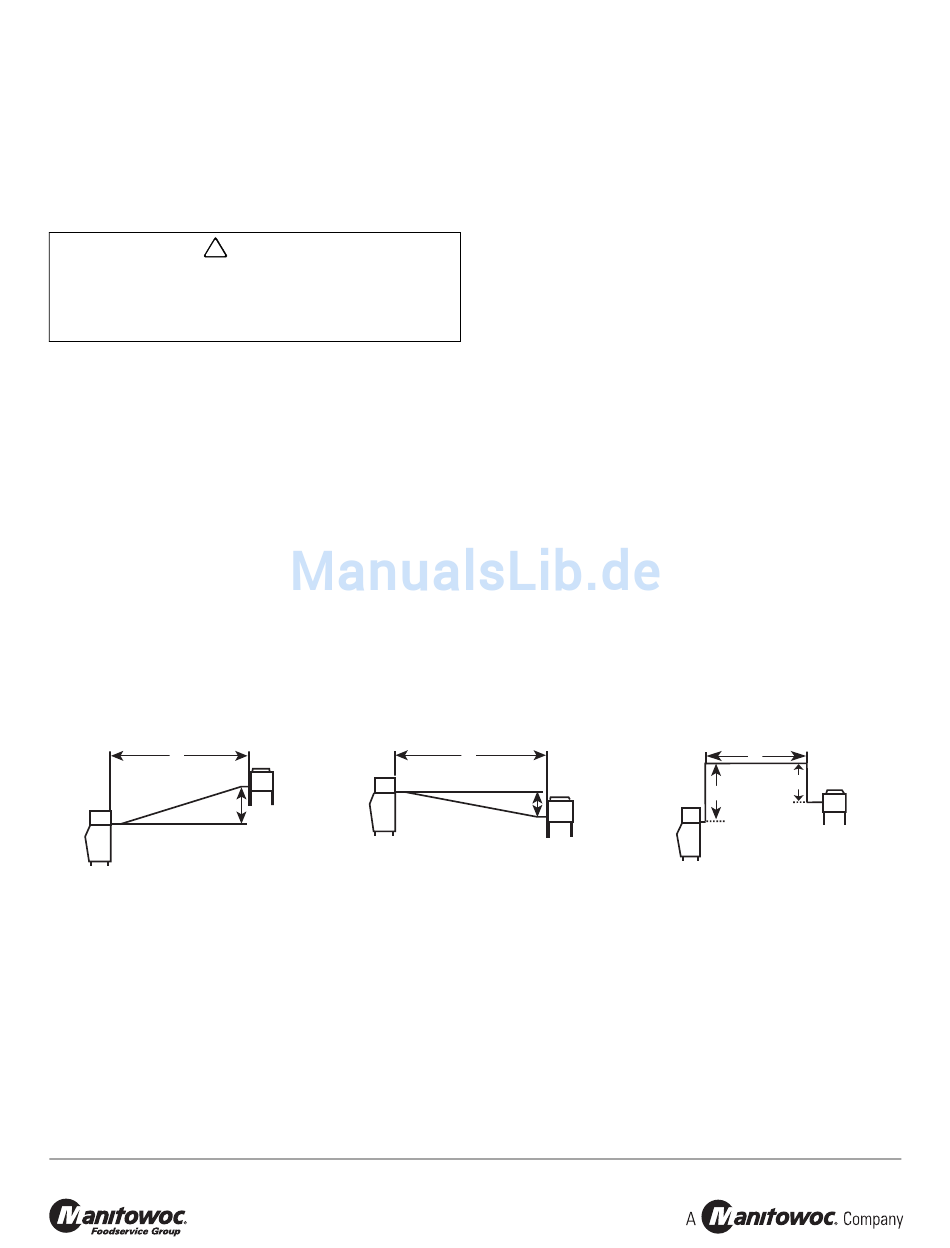

H
Kombination aus einer Steigleitung
und einem horizontalen Abschnitt
Manitowoc Ice 2110 S. 26th St., P.O. Box 1720, Manitowoc, WI 54221-1720, Tel.: 920-682-0161, www.manitowocice.com
Formel zur Ermittlung der maximalen Länge des Leitungssatzes
R
SV1196
Kombination aus einer Fallleitung
und einem horizontalen Abschnitt
1. Setzen Sie den gemessenen Höhenunterschied nach
oben in die Formel unten ein. Multiplizieren Sie mit 1,7,
um den rechnerischen Anstieg zu ermitteln.
(Beispiel: Ein Kondensator bzw. eine Kompressor-
Kondensator-Einheit der bzw. die sich 1 m über dem
Eisbereiter befindet, hat einen rechnerischen Anstieg
von 1,7 m.)
2. Setzen Sie den gemessenen Höhenunterschied nach
unten in die Formel unten ein. Multiplizieren Sie mit 6,6,
um das rechnerische Gefälle zu ermitteln.
(Beispiel: Ein Kondensator bzw. eine Kompressor-
Kondensator-Einheit, der bzw. die sich 1 m unter dem
Eisbereiter befindet, hat ein rechnerisches Gefälle von
6,6 m.)
3. Setzen Sie den gemessenen horizontalen Abstand in
die Formel unten ein. Hier ist keine Berechnung
notwendig.
4. Addieren Sie den rechnerischen Anstieg, das
rechnerische Gefälle und den horizontalen Abstand,
um die rechnerische Gesamtlänge zu ermitteln. Wenn
dieser Gesamtwert 45 m übersteigt, stellen Sie den
Kondensator bzw. die Kompressor-Kondensator-Einheit
an einem anderen Ort auf und führen Sie die
Berechnungen erneut durch.
______ x 1,7
=
______ x 6,6
=
H
D
SV1195
8
_______ rechnerischer Anstieg
_______ rechnerisches Gefälle
_______ horizontaler Abstand
_______ rechnerisches Gesamtlänge
H
D
R
Kombination aus einer Steig- und
einer Fallleitung sowie einem
horizontalen Abschnitt
SV1194
