Schritt 4 Druckprüfung und Evakuierung des
Leitungssatzes und der ICVD Kompressor-Kondensator-
Einheit
•
Die Absperrventile des Leitungssatzes müssen
geschlossen bleiben, bis die Druckprüfung und
Evakuierung abgeschlossen sind.
•
Zur Verkürzung der Evakuierungszeit werden Werkzeuge
empfohlen, die eine Entfernung und den Einbau der
Ventileinsätze ohne Entfernung der Schläuche am
Druckmessgerät ermöglichen.
•
Führen Sie die Druckprüfung bei 1000 kPa über
mindestens 15 Minuten durch.
•
Der Mindestevakuierungswert beträgt 500 Mikron.
Führen Sie die Druckprüfung des Leitungssatzes und der
ICVD Kompressor-Kondensator-Einheit mit 1000 kPa und
trockenem Stickstoff durch. Führen Sie Stickstoff an den
Absperrventilen des Leitungssatzes, die sich an der Rückseite
des Eisbereiters befinden, oder aus den Zugangsventilen, die
sich in der ICVD Kompressor-Kondensations-Einheit befinden,
zu. Schließen Sie die Druckprüfung ab. Überprüfen Sie, dass
keine Undichtheiten vorhanden sind und entfernen Sie den
Stickstoff aus der Anlage, bevor Sie die Vakuumpumpe
anschließen.

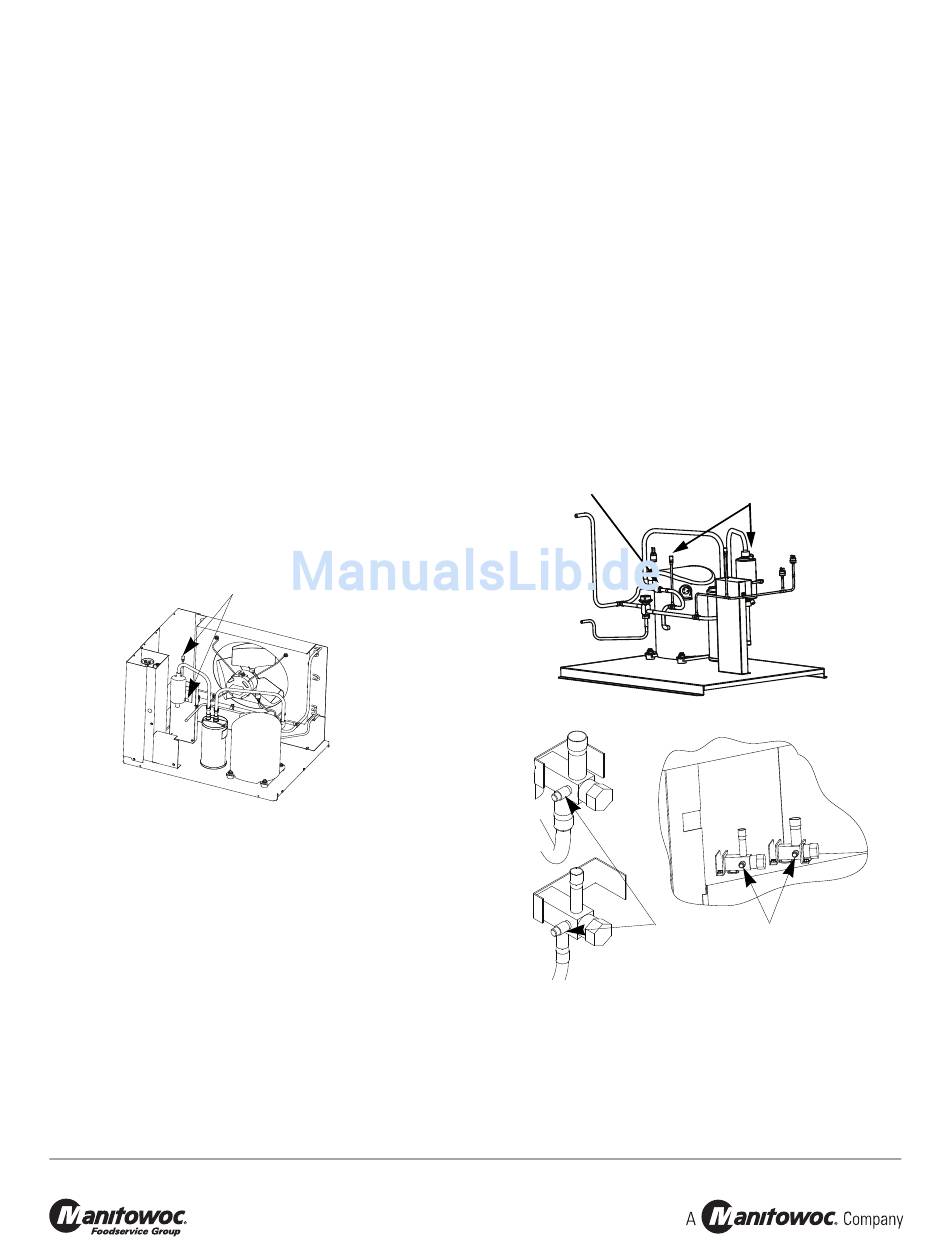

WECHSELANSCHLÜSSE AN DEN SCHRADER-VENTILEN
DER KONDENSATIONSEINHEIT
Manitowoc Ice 2110 S. 26th St., P.O. Box 1720, Manitowoc, WI 54221-1720, Tel.: 920-682-0161, www.manitowocice.com
In der Ablaufleitung des Kompressors befindet sich ein
Rückschlagventil. Das Rückschlagventil erfordert
Evakuierungsanschlüsse an fünf Stellen.
Eisbereiter
1. Behälterzugangsventil
2. Zugangsventil auf der Niederdruckseite
3. Zugangsventil auf der Hochdruckseite
ICVD Kompressor-Kondensator-Einheit
4. Ablaufzugangsventil am Kompressor
5. Zugangsventil am Saugfilter
Der Anschluss eines Druckmessgeräts (oder eines
Schlauches mit Ventileinsatzdrückern an beiden Enden)
zwischen dem Saugfilter-Zugangsanschluss und dem
Kompressor-Zugangsventil (befindet sich zwischen dem
Kompressor und dem Rückschlagventil der Ablaufleitung) ist
erforderlich.
RÜCKSCHLAGVENTIL
K
O
N
D
E
N
S
A
T
O
R
11
Deutsch
ANSCHLUSS FÜR DAS
DRUCKMESSGERÄT ODER DEN
SCHLAUCH MIT DEN
VENTILEINSATZDRÜCKERN AN BEIDEN
ENDEN
ANSCHLÜSSE FÜR
DEN LEITUNGSSATZ
ANSCHLUSS DER VAKUUMPUMPE AN
DIE ABSPERRVENTILE DES
LEITUNGSSATZES
10/13
