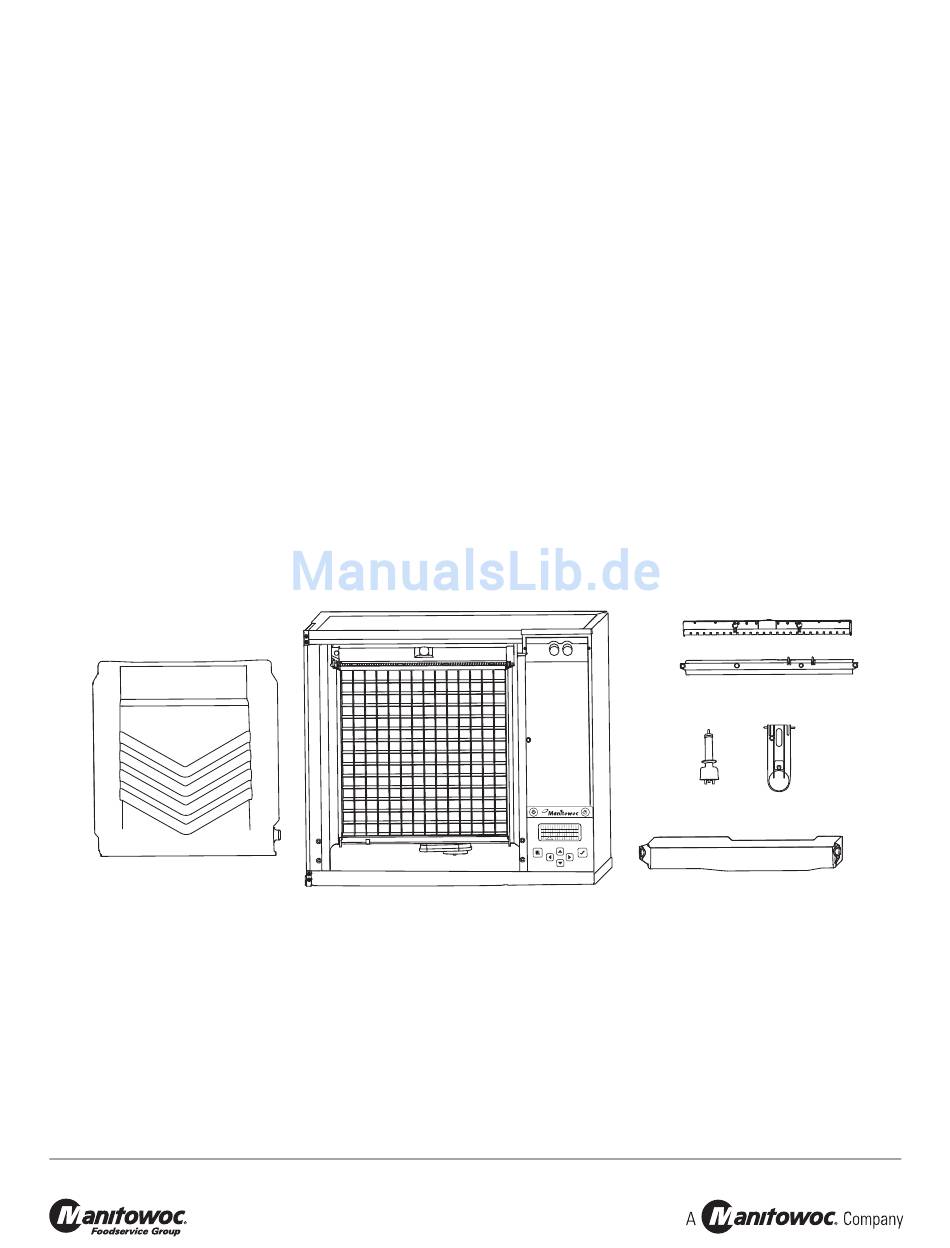

Ausbau von Teilen für die Reinigung bzw. Desinfektion
Eisbereiter mit einem Verdampfer
A. Ausbau des Wasservorhangs
•
Biegen Sie den Vorhang vorsichtig in der Mitte und
entfernen Sie ihn von der rechten Seite.
•
Schieben Sie den linken Stift heraus.
B. Entfernen des Eisstärkefühlers
•
Drücken Sie den Scharnierstift oben auf dem
Eisstärkefühler zusammen.
•
Drehen Sie den Eisstärkefühler, um erst einen Stift und
danach den anderen zu lösen. Der Eisstärkefühler kann an
dieser Stelle ohne vollständigen Ausbau gereinigt werden.
Wenn ein vollständiger Ausbau gewünscht wird, lösen Sie
das Steuerkabel für die Eisstärkekontrolle von der
Steuerkarte.
C. Ausbau des Wasserkastens
•
Drücken Sie auf die Zungen auf der rechten und linken
Seite des Wasserkastens.
•
Lassen Sie die Vorderseite des Wasserkastens nach unten
fallen und ziehen Sie den Wasserkasten gleichzeitig nach
vorn, um die rückseitigen Stifte zu lösen.
A
Manitowoc Ice 2110 S. 26th St., P.O. Box 1720, Manitowoc, WI 54221-1720, Tel.: 920-682-0161, www.manitowocice.com
D. Ausbau des Wasserstandsfühlers
•
Ziehen Sie den Wasserstandsfühler gerade nach unten,
um ihn zu lösen.
•
Senken Sie den Wasserstandsfühler ab, bis der
Kabelanschluss sichtbar wird.
•
Trennen Sie das Kabel vom Wasserstandsfühler.
•
Entfernen Sie den Wasserstandsfühler vom Eisbereiter.
E. Ausbau des Wasserverteilungsrohres
HINWEIS: Die Daumenschrauben des Verteilungsrohres
werden gehalten, damit sie nicht verloren gehen. Lösen Sie die
Daumenschrauben, ziehen Sie sie aber nicht aus dem
Verteilungsrohr.
•
Lösen Sie die beiden äußeren Schrauben (entfernen Sie
die Schrauben nicht vollständig, sie werden gehalten,
damit sie nicht verloren gehen) und ziehen Sie sie nach
vorn, um sie von der Gleitverbindung zu lösen.
•
Demontieren Sie das Verteilungsrohr durch das Lösen der
beiden (2) mittleren Daumenschrauben und
Auseinandernehmen des Verteilungsrohres in zwei Teile.
O f f
O n / O f f M o d e
[
!
]
30
E
D
B
C
