Einbau
Plazierung der Eiswürfelmaschine
Der für die Eiswürfelmaschine gewähle Aufstellort muß die
folgenden Bedingungen erfüllen. Wenn irgendeine dieser
Bedingungen nicht erfüllt ist, wählen Sie bitte einen anderen
Aufstellort.
•
Der Standort muß drinnen sein.
•
Der Standort muß frei von Luftverschmutzung und anderen
Verunreinigungen sein
•
Die Lufttemperatur muß mindestens 1,6ºC (35ºF) betragen,
darf aber 43ºC (110ºF ) nicht übersteigen.
•
Der Standort darf sich nicht in der Nähe von
wärmeerzeugenden Geräten oder in direktem Sonnenlicht
befinden.
•
Der Standort muß genügend Einbauspielraum für Wasser-,
Abfluss- und elektrische Anschlüsse auf der Rückseite der
Eiswürfelmaschine bieten.
•
Der Standort darf nicht die Luftzirkulation durch oder um
die Eiswürfelmaschine herum behindern.
Einbauspielraumerfordernisse sind in der untenstehenden
Tabelle aufgeführt.
Abgeschlossen
Luftgekühlt
Oben/Seiten
*127mm (5")
Rückseite
*127mm (5")
* Kein Mindesteinbauspielraum ist erforderlich. Diese Werte sind nur für
effizienten Betrieb und zur Wartung empfohlen.
Falls die Eiswürfelmaschine Temperaturen unter 0ºC (32ºF)
ausgesetzt wird, muß sie geschützt werden. Versagen, daß
durch Ausgesetztsein der Maschine an Frosttemperaturen
verursacht wird, wird nicht von der Garantie gedeckt.
MANITOWOC ICE, INC.
Wassergekühlt
*127mm (5")
*127mm (5")
ACHTUNG
th
2110 S. 26
ST., PO Box 1720, Manitowoc, WI. 54221-1720 USA
920-682-0161 • Fax 920-683-7585
Eiswürfelmaschinen
Elektrische Angaben
All Leitungen müssen den örtlichen, staatlichen und
nationalen Vorschriften entsprechen.
Spannung
Die maximal zulässige Spannungsvariation ist ± 10% der
zugelassenen Spannung bei Anspringen der Eiswürfelmaschine
(wenn die elektrische Belastung am höchsten ist).
Die Eiswürfelmaschine muß gemäß der nationalen und
örtlichen elektrischen Vorschriften geerdet sein.
Leitungsanschlüsse
Die 230-50/1 Eiswürfelmaschinen haben keinen Stecker wenn
sie die Fabrik verlassen. Ein Stecker der angemessenen Volt und
Stromstärke muß vor Ort eingebaut werden wenn diese
Maschinen aufgestellt werden.
(Bitte die elektrischen Angaben in der Tabelle auf der nächsten
Seite nachsehen.)
WWW-Seite: http://www.manitowocice.com
1

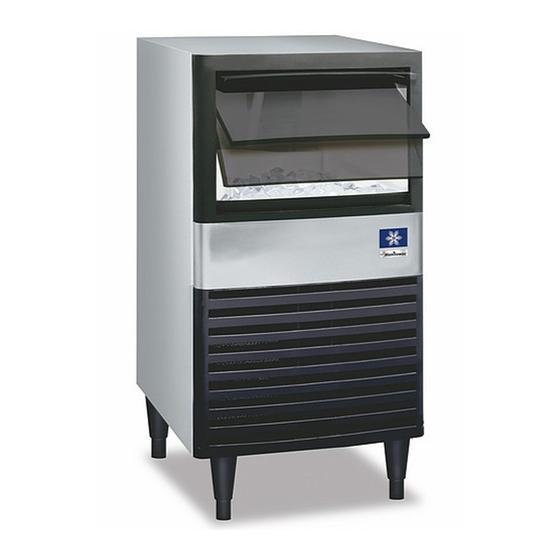

Modell QM45
WARNUNG
WARNUNG
P/N 80-1182-3
12/06
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Manitowoc QM45
Inhaltszusammenfassung für Manitowoc QM45
- Seite 1 Versagen, daß durch Ausgesetztsein der Maschine an Frosttemperaturen verursacht wird, wird nicht von der Garantie gedeckt. MANITOWOC ICE, INC. 2110 S. 26 ST., PO Box 1720, Manitowoc, WI. 54221-1720 USA P/N 80-1182-3 920-682-0161 • Fax 920-683-7585 WWW-Seite: http://www.manitowocice.com 12/06...
-
Seite 2: Elektrische Angaben Zu Den Eiswürfelmaschinen
Sicherungs/ Stromkreisstärke Sicherungs/ Stromkreisstärke Stromkreisunter- Stromkreisunter- Stromkreisunter- brechergröße brechergröße brechergröße QM45 115/1/60 230/1/50 Wasserzufuhr und Abflußleitungsgröße und -Anschlüsse • Die Wassereinlaßleitung der Eiswürfelmaschine nur an eine WARNUNG Trinkwasserleitung anschließen • Nicht an die Heißwasserleitung anschließen. Alle Leitungen und Rohre müssen den örtlichen, •... -
Seite 3: Betrieb Und Instandhaltung
Betrieb und Instandhaltung Wasserstandskontrolle Eisdicke Den Wasserstand kontrollieren während die Inspizieren Sie die Eiswürfel in dem Eiswürfelmaschine im Reinigungsmodus ist und die Eiswürfelkasten nach einer Abwurfphase. Die Wasserpumpe läuft. Der richtige Wasserspiegel ist Eisdickensonde ist von der Fabrik darauf 6,3 mm bis 9,5 mm (1/4” bis 3/8”) unterhalb der eingestellt, eine Eisbrücke von 3,2 mm (1.8 Zoll) oberen Kante des Standrohres. - Seite 4 ERSTMALIGES STARTEN ODER STARTEN NACH AUTOMATISCHER ABSCHALTUNG 1. Druckausgleich GEFRIERPHASE Bevor der Komrpessor anspringt, wird das 3. Vorkühlung Gasventil 15 Sekunden lang unter Strom gesetzt, Der Kompressor läuft 30 Sekunden bevor Wasser um den Druck während des ersten Anlaufens des einfließt, damit der Verdampfer vorgekühlt wird.
-
Seite 5: Automatisches Abschalten
ABWURFPHASE AUTOMATISCHES ABSCHALTEN 5. Abwurf 6. Automatisches Abschalten Die Wasserpumpe schaltet sich ab, wodurch der Wenn der Eiswürfelkasten am Ende einer Wasserstrom über den Verdampfer gestoppt wird. Abwurfphase voll ist, kann die Eiswürfelschicht Der ansteigende Wasserstand im Senktrog leitet das nicht von der Eisklappe herunterrutschen und hält Wasser aus der Überlaufschlauch um, wodurch sie stattdessen auf. -
Seite 6: Innenreinigung Und Sterilisierung
3. Schritt Um den Reinigungsprozeß zu starten, kann eine stark verschmutzte Eiswürfelmaschine zur den Kippschalter auf WASCHEN stellen. Reinigung und Sterilisierung auseinander genommen werden. 4. Schritt Die richtige Menge von Manitowoc Eiswürfelmaschinenreiniger in den Wassertrog VORSICHT geben. Nur den von Manitowoc zugelassenen Eiswürfel-... - Seite 7 3. Schritt Um den Sterilisierungsprozeß zu starten, Ende durchführt, und dann wieder automatisch mit den Kippschalter auf WASCHEN stellen. dem Eismachen beginnt. 4. Schritt Die richtige Menge von Manitowoc A. Ungefähr bis eine Minute nach Beginn des Eiswürfelmaschinensterilisierlösung in den Sterilisierungsprozesses warten, dann den Wassertrog geben.
