Installation

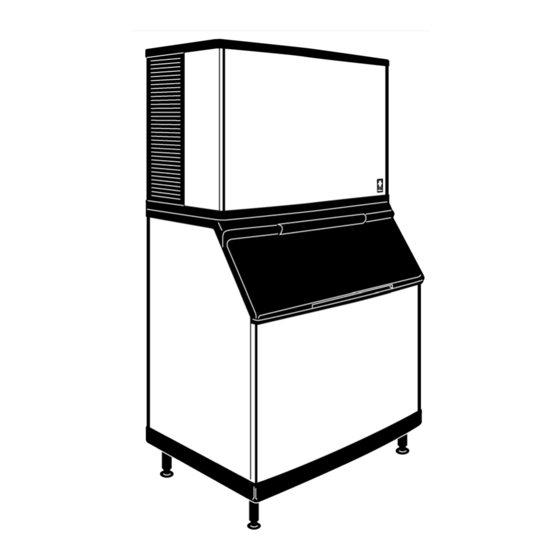

Standort der Eismaschine
Der für die Eismaschine gewählte Standort muß folgende
Kriterien erfüllen. Wird eines dieser Kriterien nicht erfüllt, ist ein
anderer Standort zu wählen.
•
Der Standort muß sich innerhalb eines Gebäudes befinden.
•
Der Standort muß frei von Luftverschmutzungen und
anderen Verunreinigungen sein.
•
Die Lufttemperatur muß mindestens 1,6ºC, darf aber nicht
mehr als 43ºC betragen.
•
Der Standort darf nicht in der Nähe von wärmeerzeugenden
Geräten oder in direktem Sonnenlicht sein.
•
Der Standort muß so gewählt sein, daß an der Rückseite der
Eismaschine genügend Platz für Wasser-, Abfluß- und
elektrische Anschlüsse vorhanden ist.
•
Der Standort muß so gewählt sein, daß die Luftzirkulation
durch und um die Eismaschine gewährleistet ist. Die
erforderlichen Abstände sind der nachfolgenden Tabelle zu
entnehmen.
Unabhängige
Luftgekühlt
Oben/Seiten
Rückseite
* Kein Mindestabstand erforderlich. Dieser Abstand wird nur für einen
effizienten Betrieb und für Wartungszwecke empfohlen.
Die Eismaschine muß besonders geschützt werden, wenn sie
Temperaturen von unter 0ºC ausgesetzt wird. Störungen als
Folge von Umgebungstemperaturen im Gefrierbereich sind
von der Garantie ausgenommen.
MANITOWOC ICE, INC.
Wassergekühlt
Einheit und ferngesteuert
203mm *127mm
127mm *127mm
VORSICHT
th
2110 S. 26 ST., PO Box 1720, Manitowoc, WI. 54221-1720 USA
920-682-0161 • Fax 920-683-7585
Elektrische Daten
Sämtliche Verdrahtungen müssen den regionalen und
nationalen Vorschriften entsprechen.
Spannung
Die Spannung darf maximal um ± 10% von der Nennspannung
der Eismaschine beim Einschalten (d.h. wenn die elektrische
Belastung am höchsten ist) abweichen.
Die Eismaschine muß unter Beachtung nationaler und
regionaler Vorschriften ordnungsgemäß geerdet sein.
Sicherung/Leistungsschalter
Ein separater elektrischer Trennschalter mit 3-mm-
Kontakttrennung, der alle Pole trennt, muß für die
Festverdrahtung bereitgestellt werden.
Mindestbelastbarkeit des Stromkreises
Die Mindestbelastbarkeit des Stromkreises wird zur Auswahl der
geeigneten Drahtgröße für die Spannungsversorgung
herangezogen. (Die Mindestbelastbarkeit des Stromkreises ist
nicht mit der Betriebs-Amperelast der Eismaschine identisch.)
Die Drahtgröße (oder Drahtlehre) hängt ferner vom Standort,
den benutzten Materialien, der Betriebsdauer usw. ab. Sie muß
daher von einem qualifizierten Elektrotechniker ermittelt
werden.
(Tabellen zu den elektrischen Daten sind
auf der folgenden Seite abgebildet.)
