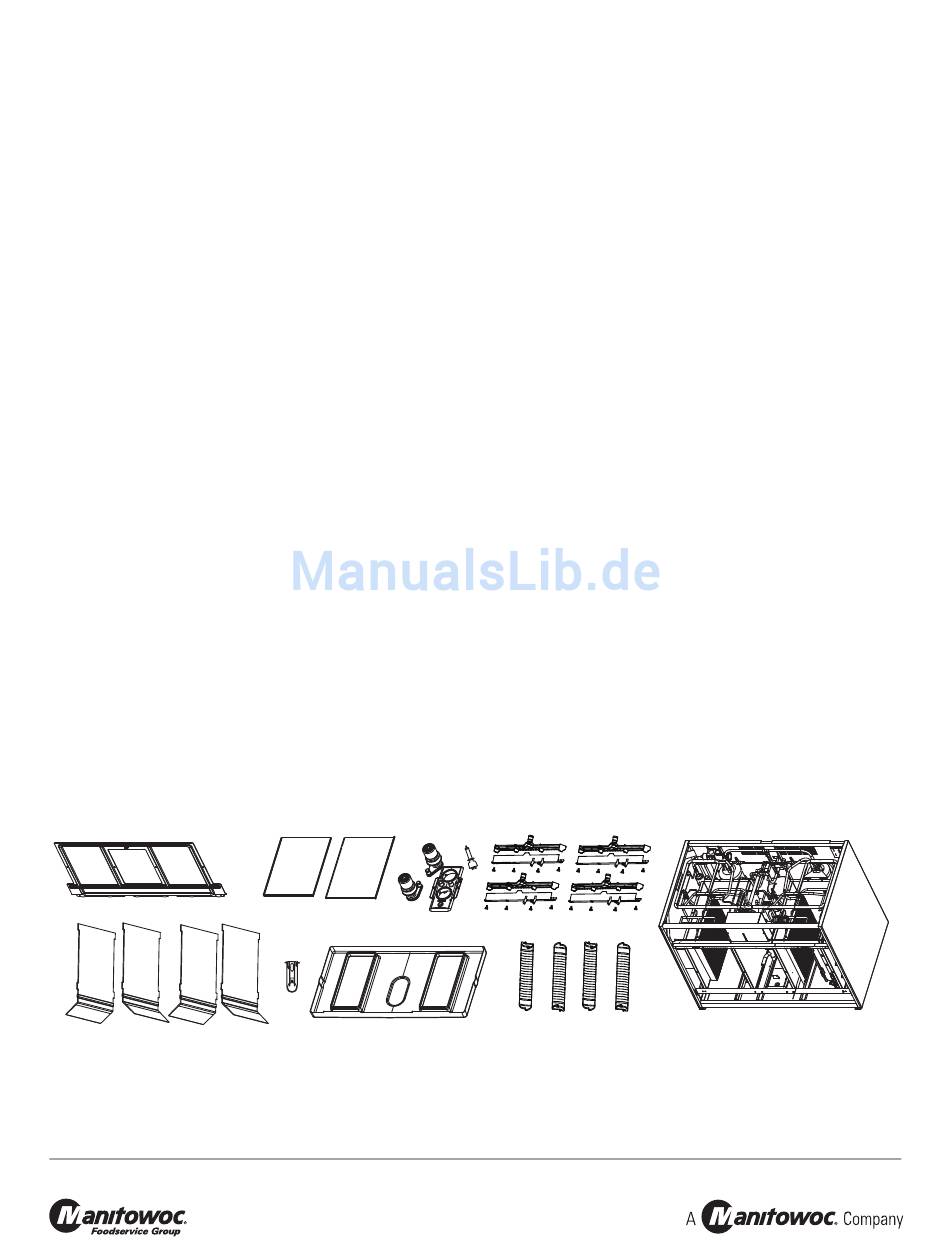

Eisbereiter mit mehreren Verdampfern
A. Abbau der vorderen Verdampferblende
•
Entfernen Sie die vier Vierteldrehungsanschlüsse.
•
Entfernen Sie die Spritzblende.
B. Abbau der Verdampferdeckel links und rechts
•
Entfernen Sie die beiden Daumenschrauben von der
Vorderseite jedes Verdampferdeckels.
•
Heben Sie die Vorderseite des Deckels an und ziehen Sie
ihn zur Entfernung nach vorn.
C. Ausbau der Spritzblenden
HINWEIS: Jeder Verdampfer hat eine Spritzblende, die
entfernt werden muss - insgesamt vier Spritzblenden.
•
Erfassen Sie die Spritzblenden oben in der Mitte.
•
Heben Sie sie an und heraus.
D. Ausbau des Eisstärkefühlers
•
Drücken Sie den Scharnierstift oben auf dem
Eisstärkefühler zusammen.
•
Drehen Sie den Eisstärkefühler, um erst einen Stift und
danach den anderen zu lösen. Der Eisstärkefühler kann an
dieser Stelle ohne vollständigen Ausbau gereinigt werden.
Wenn ein vollständiger Ausbau gewünscht wird, lösen Sie
das Steuerkabel für die Eisstärkekontrolle von der
Steuerkarte.
E. Ausbau der Wasserpumpenbaugruppe
•
Lösen Sie das PVC-Verteilungsrohr von beiden
Wasserpumpen.
•
Lösen Sie die elektrischen Kabel von der Wasserpumpe
und vom Wasserstandsfühler.
•
Nachdem die Leitungen getrennt wurden, entfernen Sie die
beiden Daumenschrauben und und heben Sie die
Wasserpumpenbaugruppe aus dem Eisbereiter heraus.
A
C
Manitowoc Ice 2110 S. 26th St., P.O. Box 1720, Manitowoc, WI 54221-1720, Tel.: 920-682-0161, www.manitowocice.com
B
E
D
F
•
Entfernen Sie die Daumenschrauben, die die
Wasserpumpen halten (2 an jeder Pumpe) und entfernen
Sie die Wasserpumpen. Tauchen Sie den
Wasserpumpenmotor nicht in Reinigungs- oder
Desinfektionslösungen.
•
Entfernen Sie den Wasserstandsfühler aus dem
Baugruppengehäuse.
F. Ausbau des Wasserkastens
•
Ziehen Sie den Wasserkasten zur Entfernung nach vorn.
G. Ausbau der Verteilungsrohre
HINWEIS: Jeder Verdampfer hat einen Verteiler, der entfernt
werden muss - insgesamt vier Verteilerrohre.
•
Die Daumenschrauben des Verteilungsrohres werden
gehalten, damit sie nicht verloren gehen. Lösen Sie die
Daumenschrauben, ziehen Sie sie aber nicht aus dem
Verteilungsrohr.
•
Lösen Sie die beiden äußeren Schrauben und ziehen Sie
das Verteilungsrohr nach vorn, um es aus der
Gleitverbindung zu lösen.
•
Demontieren Sie das Verteilungsrohr durch das Lösen der
beiden (2) mittleren Daumenschrauben und
Auseinandernehmen des Verteilungsrohres in zwei Teile.
H. Ausbau der Eisklappen
HINWEIS: Jeder Verdampfer hat eine Eisklappe, die entfernt
werden muss - insgesamt vier Eisklappen.
•
Erfassen Sie die Eisklappe und üben Sie Druck in Richtung
hintere Montageplatte aus.
•
Üben Sie mit dem Daumen Druck auf die vordere
Befestigungslasche aus.
•
Ziehen Sie die Eisklappe nach unten, wenn der vordere
Eisklappenstift frei kommt.
