Schritt 6 Anschließen der Kabel an die Kompressor-
Kondensator-Einheit und den Eisbereiter
Bringen Sie die Leitungen an der Klemmenleiste im
Steuerkasten der Kompressor-Kondensator-Einheit und an der
Steuerkarte im Eisbereiter an. Die Leiterkennzeichen mit den
entsprechenden Anschlüssen übereinstimmen.
Schritt 7 Dichtheitsprüfung der Kälteanlage
A. Schließen Sie die Stromversorgung am Eisbereiter an.
- Die Stromversorgung zur ICVD Kompressor-
Kondensator-Einheit darf an dieser Stelle noch nicht
angeschlossen werden.
B. Drücken Sie auf den Ein-/Aus-Schalter und schalten
Sie den Eisbereiter 60 Sekunden lang ein, um die
Drücke auszugleichen.
C. Trennen Sie die Stromversorgung zum Eisbereiter.
D. Kontrollieren Sie die Leitungsanschlüsse, den S-Trap
und alle werkseitigen Anschlüsse im Eisbereiter und
an der Kompressor-Kondensator-Einheit auf
Dichtheit.
E. Schließen Sie die Stromversorgung zur ICVD
Kompressor-Kondensator-Einheit an und lassen Sie
das System abpumpen.
Schritt 8 Anforderungen an die Isolierung
•
Um Kondensation zu verhindern, muss die gesamte
Saugleitung einschließlich Absperrventil isoliert werden.
•
Die gesamte Isolierung muss luftdicht und an beiden
Enden verschlossen sein.
Die folgenden Anforderungen an die Isolierung verhindern
Kondensation bei 32 °C Umgebungslufttemperatur und 90 %
relativer Luftfeuchtigkeit. Wenn eine höhere Luftfeuchtigkeit
erwartet wird, erhöhen Sie die Dicke der Isolierung.
Saugleitung
Flüssigkeitsleitung
19 mm
13 mm
16 mm
10 mm
19 mm
16 mm
Manitowoc Ice 2110 S. 26th St., P.O. Box 1720, Manitowoc, WI 54221-1720, Tel.: 920-682-0161, www.manitowocice.com
Min. Isolationsstärke
13 mm, Saugleitung
7 mm Flüssigkeitsleitung
19 mm, Saugleitung
7 mm Flüssigkeitsleitung
13
Schritt 9 Isolierung des Absperrventils der Saugleitung
Die vorgeformte Isolation des Saugabsperrventils befindet sich
im Folienbeutel, der mit Klebestreifen am Wasservorhang
angeklebt ist.

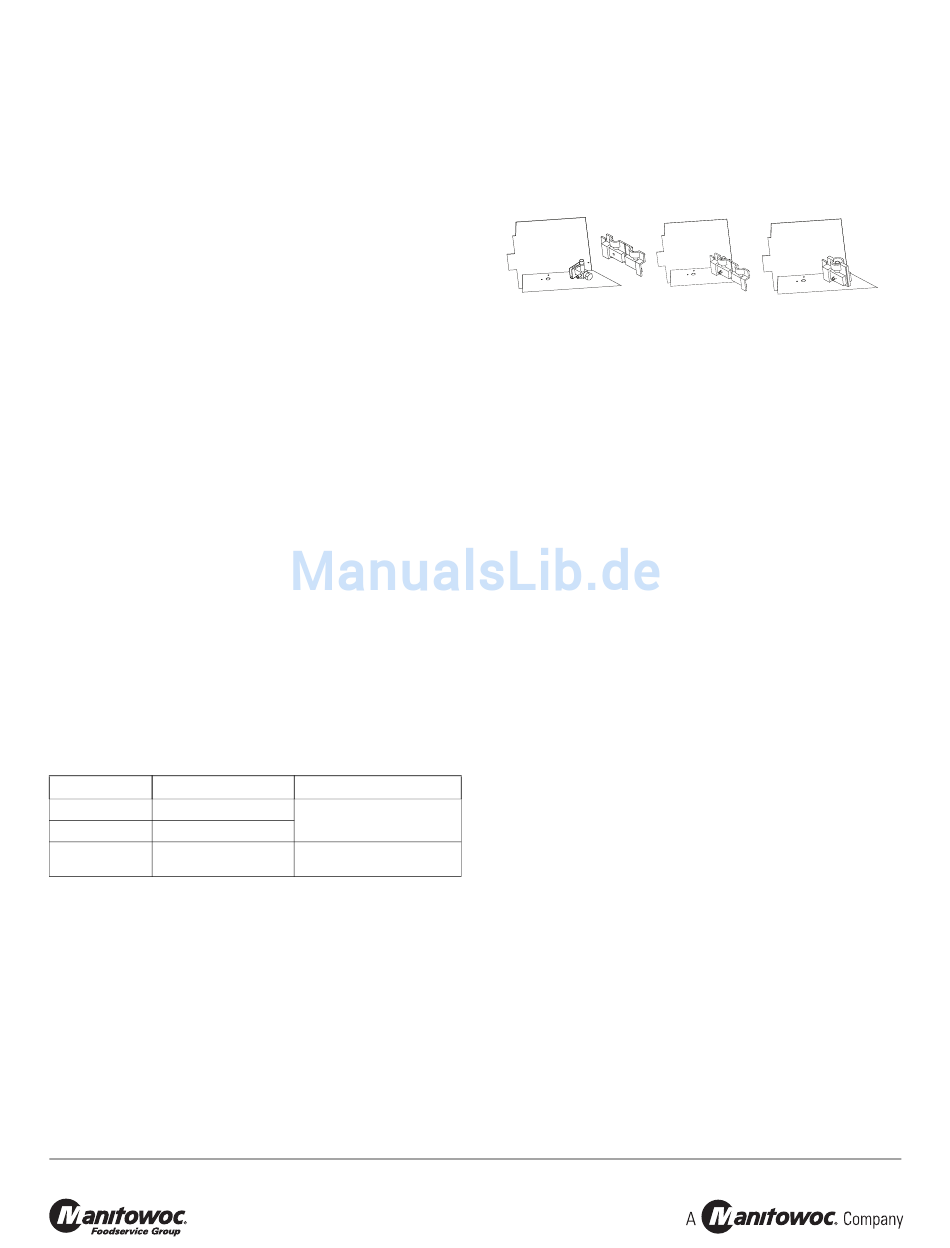

Positionierung des Speicher-Thermostatfühlers - nur bei
IB690C/IB890C/IB1090C
Der Thermostatfühler muss von der Transport- in die
Eisbereitungsposition versetzt werden.
•
Der Speicher-Thermostatfühler ist nach unten zu drehen,
um Eiskontakt und ordnungsgemäße Funktion zu
ermöglichen.
•
Kontrollieren Sie, dass die Leitung des Fühlers nicht durch
den Wasservorhang behindert wird.
•
Die Steuerung ist voreingestellt und erfordert keine
Programmierung.
1. Lösen Sie die Daumenschraube, die den Fühler hält.
2. Drehen Sie den Fühler von der horizontalen in die
vertikale Stellung.
3. Ziehen Sie die Daumenschraube an, um den Fühler zu
befestigen.
