VATECH PaX-i Bedienungsanleitung Seite 247

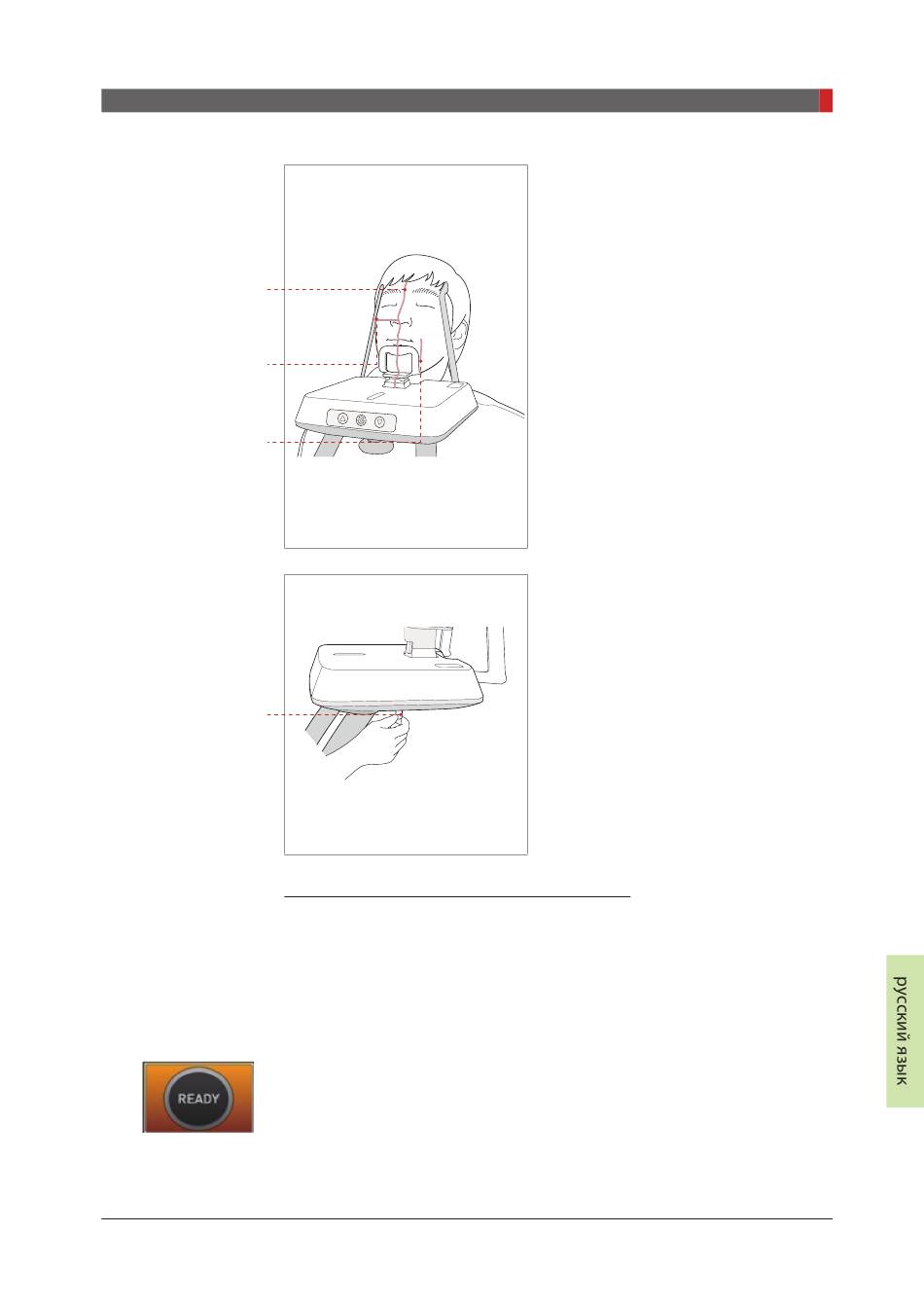

Срединный
сагиттальный
лазерный маркер
Лазерный маркер
франкфуртской
горизонтали
Лазерный маркер
клыка
Регулировка уровня
для маркера клыка
Руководство пользователя PaX-i (PCH-2500)
Завершение позиционирования пациента
1. После установки пациента в нужное положение и выравнивание лазерных
маркеров, с помощью маховика височного фиксатора отрегулируйте положение
височных фиксаторов так, чтобы оба плотно прилегали к голове пациента.
Маховик регулировки височного фиксатора расположен под поверхностью
опоры для головы пациента.
2. Разместив пациента, щелкните по кнопке Ready на экране. На данном этапе
облучение не начнется. Затем вращающийся блок переместится в положение
для получения изображения.
3. Переходите к разделу 3.3: Запуск экспозиции.
3. Получение панорамных изображений
1 . С р е д и н н ы й с а г и т а л ь н ы й
лазерный маркер: этот луч должен
располагаться по центру лица пациента,
чтобы предотвратить увеличение на
снимке левой или правой стороны.
2. Лазерный маркер франкфуртской
горизонтали: должен проходить от
верхней части уха пациента и падать на
кончик носа пациента, когда его голова
отклонена на 10 - 15 градусов назад.
3. Лазерный маркер клыка: попросите
пациента улыбнуться, чтобы правильно
сопоставить лазерный маркер клыка с
клыком пациента.
25
