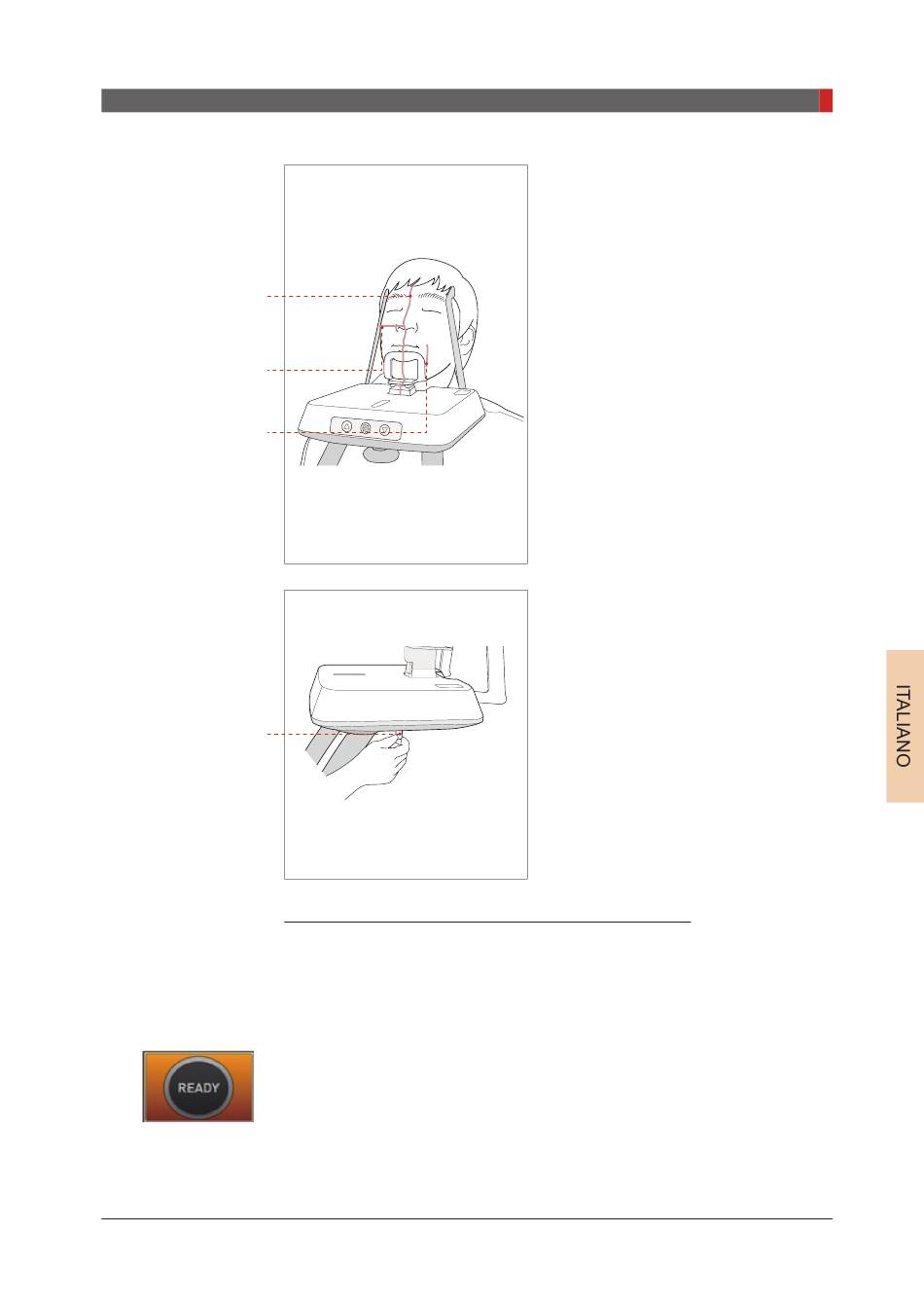

Raggio laser del
piano sagittale medio
Raggio laser del
piano di Francoforte
Raggio laser canino
Regolazione della
leva per raggio laser
del canino
Manuale utente PaX-i (PCH-2500)
Completamento del posizionamento del paziente
1. Dopo aver confermato il posizionamento del paziente e l'allineamento
del raggio, regolare il supporto temporale affinché si adatti correttamente a
entrambi i lati della testa del paziente usando la rotella del supporto temporale.
La rotella del supporto temporale si trova al di sotto della base di supporto.
2. Fare clic sul pulsante Ready sul PC dopo aver posizionato correttamente
il paziente. In questo caso non verrà attivata l'emissione dei raggi X. L'unità
rotante si sposterà nella posizione di imaging.
3. Procedere alla sezione 3.3: Avvio dell'esposizione ai raggi X.
3. Acquisizione di immagini PANO
1. Raggio laser del piano sagittale
medio: Posizionare il raggio laser del
piano sagittale medio al centro del viso
del paziente per impedire ingrandimenti
sul lato sinistro o destro nell'immagine
finale.
2 . R a g g i o l a s e r d e l p i a n o d i
Francoforte: il raggio laser del piano di
Francoforte va dalla punta dell'orecchio
alla punta del naso quando la testa del
paziente è inclinata all'indietro di 10 –15 °.
3. Raggio laser canino: Chiedere al
paziente di sorridere per posizionare
correttamente il raggio laser canino al
centro del canino del paziente.
