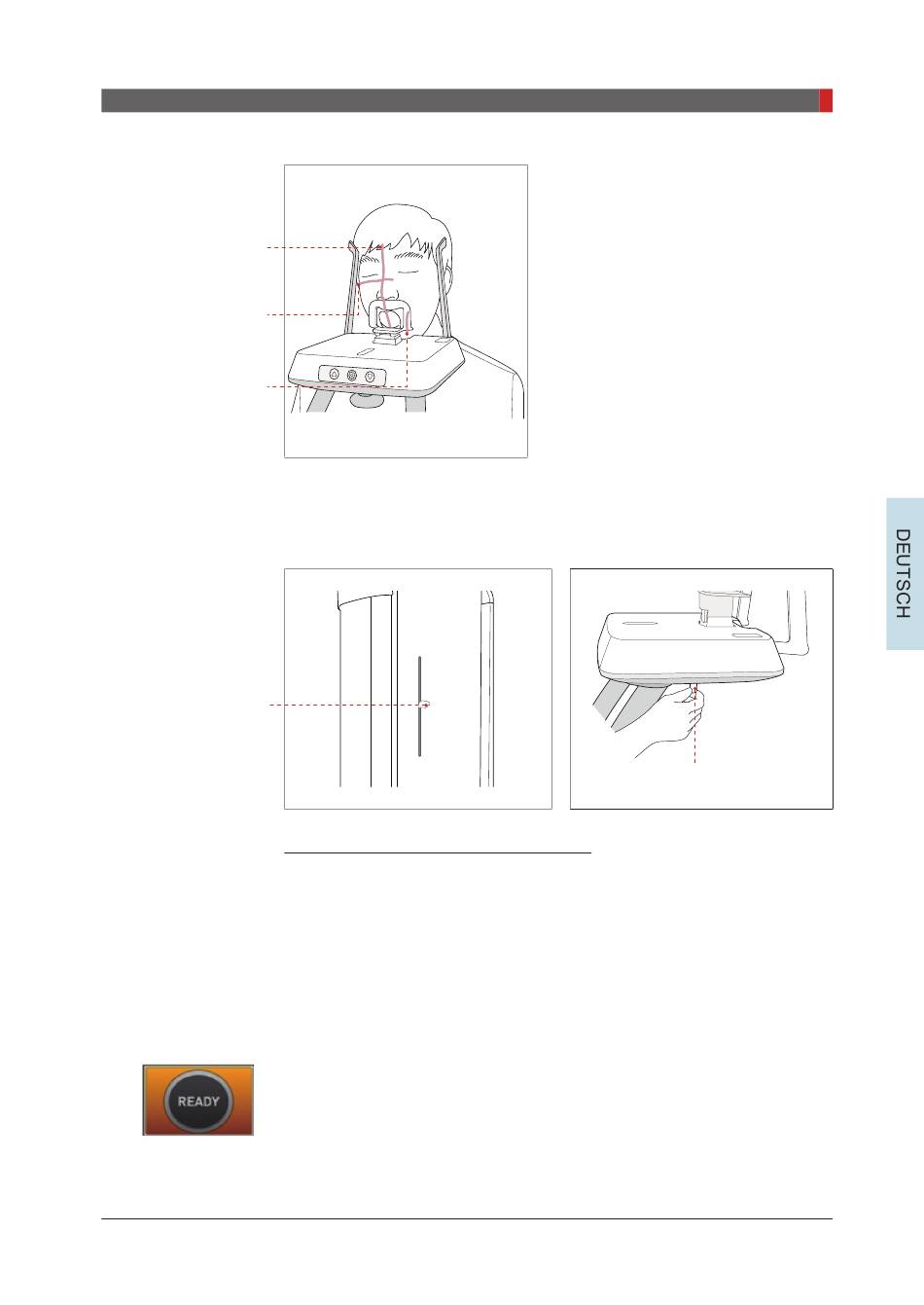

Laserstrahl, mittig-
sagittale Ebene
Laserstrahl
Frankfurter
Horizontale
Laserstrahl
Eckzahnebene
Justierhebel für
Laserstrahl Frankfurter
Horizontale
PaX-i (PCH-2500)Bedienungsanleitung
3. Laserstrahl Eckzahnebene: Bitten Sie den Patienten zu lächeln, um den
Laserstrahl für die Eckzahnebene auf die Mitte der Eckzähne des Patienten zu
richten.
Patientenpositionierung abschließen
1. Nachdem Sie sich davon überzeugt haben, dass der Patient in der richtigen
Position ist und die Laserstrahlen richtig ausgerichtet sind, passen Sie die
Position der Schläfenstützen mit Hilfe des entsprechenden Einstellrades so an,
dass sie auf beiden Seiten am Kopf des Patienten anliegen und es sich für den
Patienten angenehm anfühlt. Das Einstellrad für die Schläfenstützen befindet
sich unterhalb der Patientenlehne.
2. Nachdem der Patient ordnungsgemäß positioniert ist, auf der GUI auf die
Schaltfläche Ready klicken bzw. drücken. Zu diesem Zeitpunkt wird noch keine
Röntgenstrahlung ausgegeben. Die Dreheinheit bewegt sich nun in die Position
zur Bilderfassung.
3. Fahren Sie fort mit Abschnitt 3.3: Röntgenaufnahme initiieren.
3. PANO-Bilder erfassen
2. Laserstrahl Frankfurter Horizontale:
Den Kopf des Patienten so ausrichten,
dass der Laserstrahl für die Frankfurter
Horizontale auf diese gerichtet ist.
Justierhebel für Laserstrahl
Eckzahnebene
