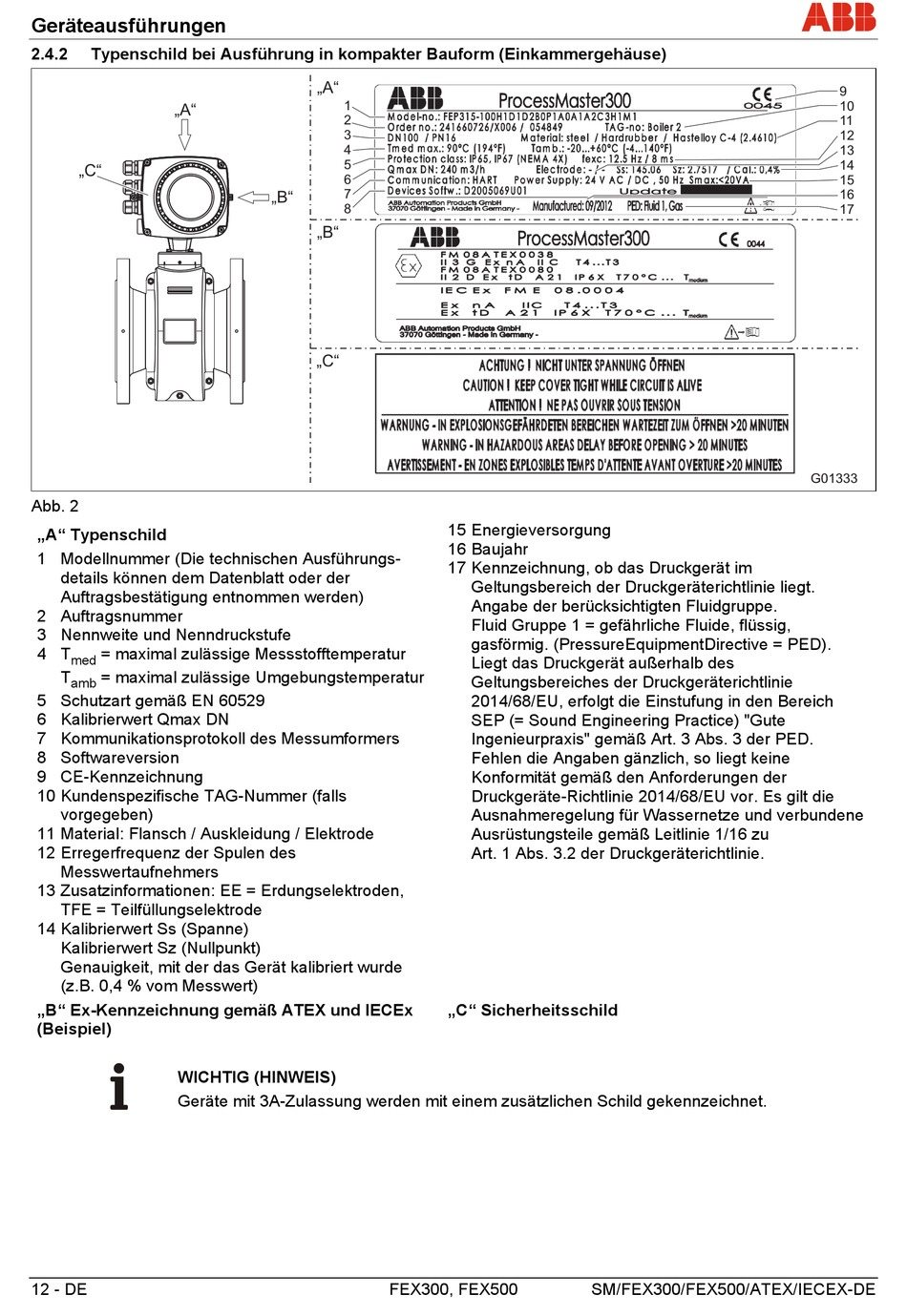

2.4.2 Typenschild bei Ausführung in kompakter Bauform (Einkammergehäuse)
„A"
„C"
Abb. 2
„A" Typenschild
1 Modellnummer (Die technischen Ausführungs-
details können dem Datenblatt oder der
Auftragsbestätigung entnommen werden)
2 Auftragsnummer
3 Nennweite und Nenndruckstufe
4 T = maximal zulässige Messstofftemperatur
med
T = maximal zulässige Umgebungstemperatur
amb
5 Schutzart gemäß EN 60529
6 Kalibrierwert Qmax DN
7 Kommunikationsprotokoll des Messumformers
8 Softwareversion
9 CE-Kennzeichnung
10 Kundenspezifische TAG-Nummer (falls
vorgegeben)
11 Material: Flansch / Auskleidung / Elektrode
12Erregerfrequenz der Spulen des
Messwertaufnehmers
13Zusatzinformationen: EE = Erdungselektroden,
TFE = Teilfüllungselektrode
14 Kalibrierwert Ss (Spanne)
Kalibrierwert Sz (Nullpunkt)
Genauigkeit, mit der das Gerät kalibriert wurde
(z.B. 0,4 % vom Messwert)
„B" Ex-Kennzeichnung gemäß ATEX und IECEx
(Beispiel)
WICHTIG (HINWEIS)
Geräte mit 3A-Zulassung werden mit einem zusätzlichen Schild gekennzeichnet.
12 - DE
„A"
1
2
3
4
5
6
7
„B"
8
„B"
„C"
FEX300, FEX500
15Energieversorgung
16Baujahr
17 Kennzeichnung, ob das Druckgerät im
Geltungsbereich der Druckgeräterichtlinie liegt.
Angabe der berücksichtigten Fluidgruppe.
Fluid Gruppe 1 = gefährliche Fluide, flüssig,
gasförmig. (PressureEquipmentDirective = PED).
Liegt das Druckgerät außerhalb des
Geltungsbereiches der Druckgeräterichtlinie
2014/68/EU, erfolgt die Einstufung in den Bereich
SEP (= Sound Engineering Practice) "Gute
Ingenieurpraxis" gemäß Art. 3 Abs. 3 der PED.
Fehlen die Angaben gänzlich, so liegt keine
Konformität gemäß den Anforderungen der
Druckgeräte-Richtlinie 2014/68/EU vor. Es gilt die
Ausnahmeregelung für Wassernetze und verbundene
Ausrüstungsteile gemäß Leitlinie 1/16 zu
Art. 1 Abs. 3.2 der Druckgeräterichtlinie.
„C" Sicherheitsschild
SM/FEX300/FEX500/ATEX/IECEX-DE
9
10
11
12
13
14
15
16
17
G01333
