7.2.2
Messwertaufnehmer

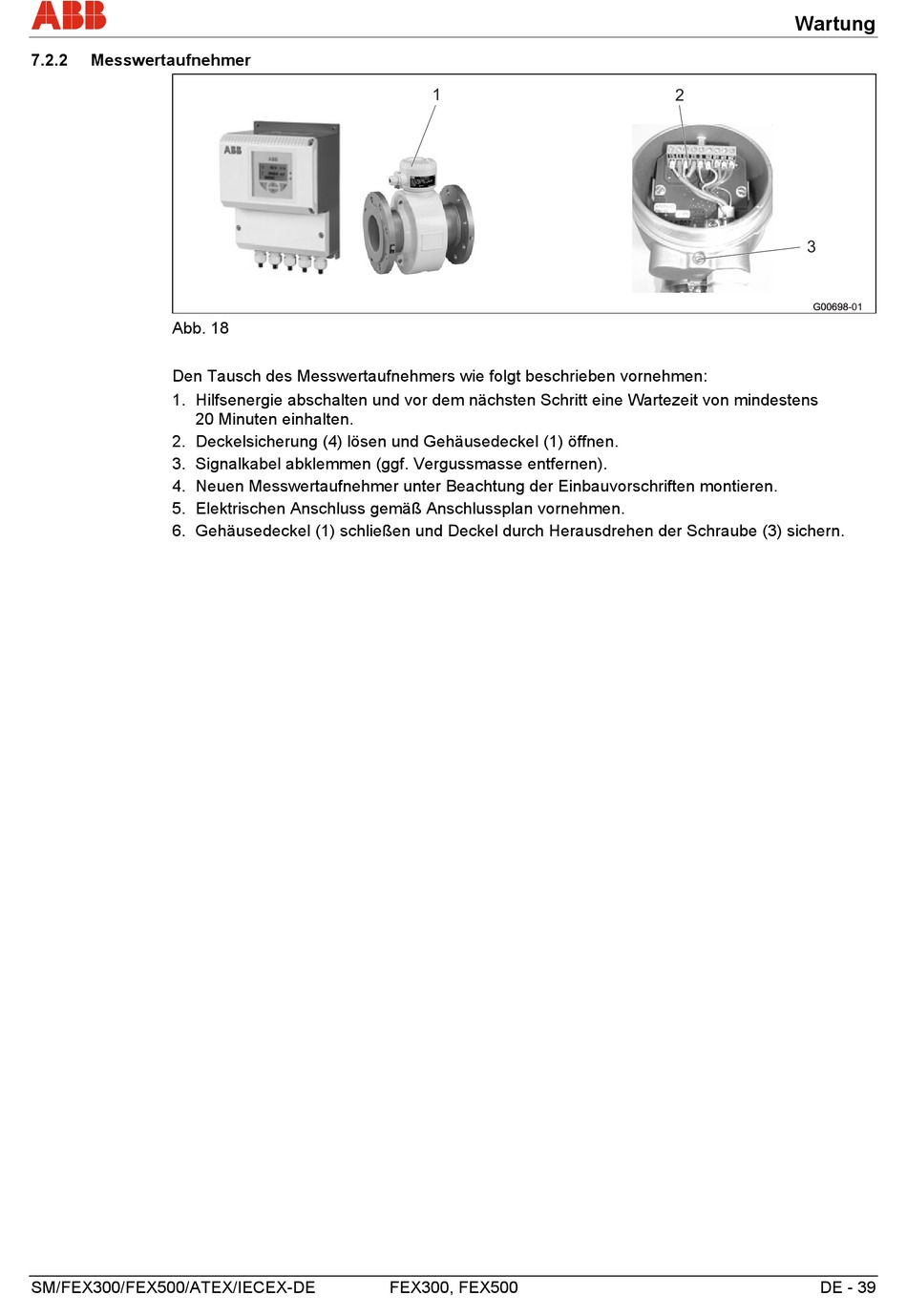

Abb. 18
Den Tausch des Messwertaufnehmers wie folgt beschrieben vornehmen:
1. Hilfsenergie abschalten und vor dem nächsten Schritt eine Wartezeit von mindestens
20 Minuten einhalten.
2. Deckelsicherung (4) lösen und Gehäusedeckel (1) öffnen.
3. Signalkabel abklemmen (ggf. Vergussmasse entfernen).
4. Neuen Messwertaufnehmer unter Beachtung der Einbauvorschriften montieren.
5. Elektrischen Anschluss gemäß Anschlussplan vornehmen.
6. Gehäusedeckel (1) schließen und Deckel durch Herausdrehen der Schraube (3) sichern.
SM/FEX300/FEX500/ATEX/IECEX-DE
1
FEX300, FEX500
Wartung
2
3
G00698-01
G00698
DE - 39
