Wartung
7.2
Austausch des Messumformers oder des Messwertaufnehmers
WICHTIG (HINWEIS)
•
Bei Austausch des Messumformers oder des Messwertaufnehmers ist auf die korrekte
Zuordnung zu achten. Der Mischbetrieb eines Messwertaufnehmers der Baureihe 300 mit
einem Messumformer der Baureihe 500 ist nicht möglich. Auf dem Typenschild
Messumformers oder des Messwertaufnehmers ist die jeweilige Baureihe aufgeführt (z. B.
ProcessMaster 300 oder ProcessMaster 500).
•
Nach dem Tausch des Messumformers sind die Systemdaten gemäß den Angaben in der
Betriebsanleitung neu zu laden (siehe Kapitel „Laden der Systemdaten").
7.2.1
Messumformer

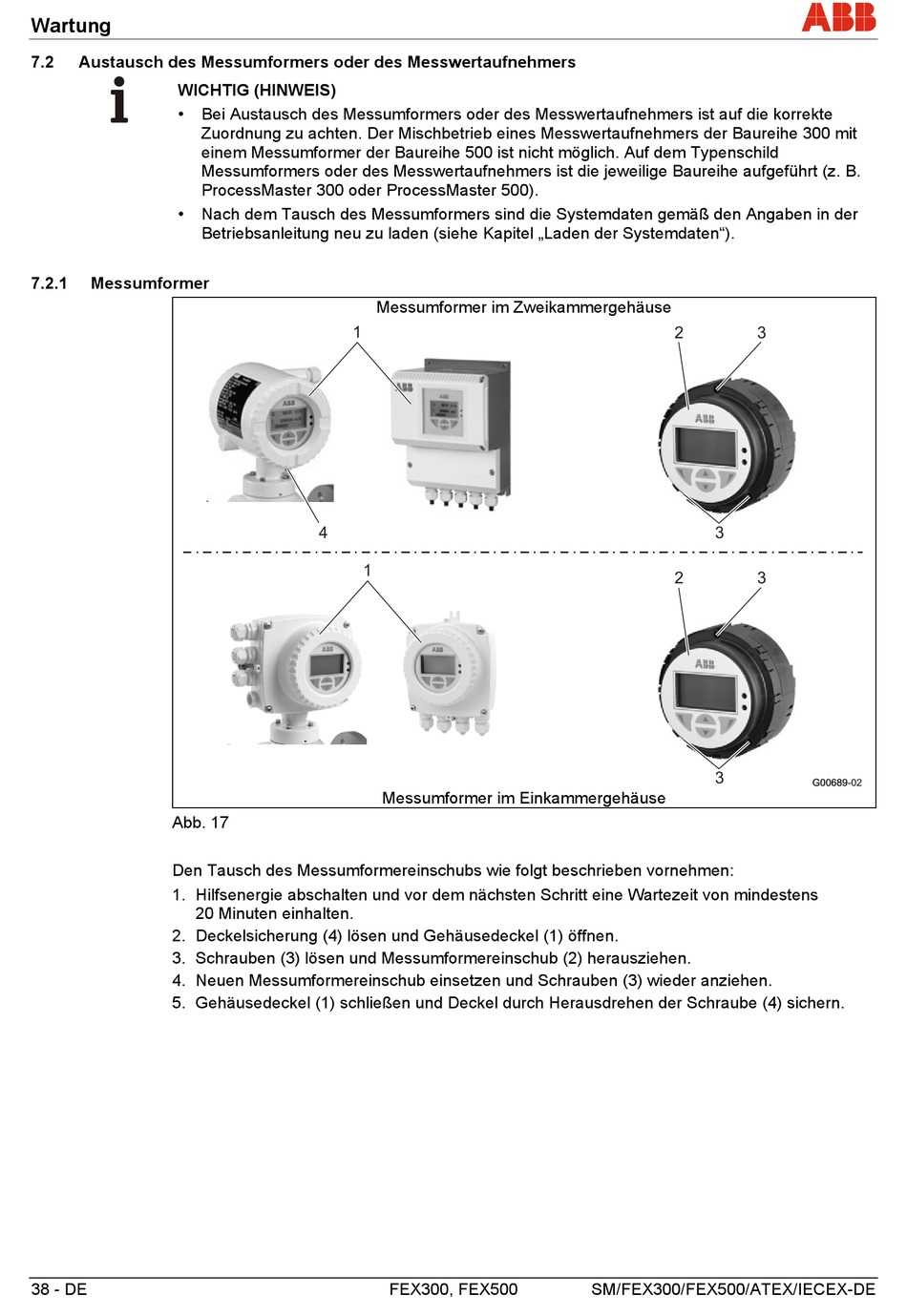

Abb. 17
Den Tausch des Messumformereinschubs wie folgt beschrieben vornehmen:
1. Hilfsenergie abschalten und vor dem nächsten Schritt eine Wartezeit von mindestens
20 Minuten einhalten.
2. Deckelsicherung (4) lösen und Gehäusedeckel (1) öffnen.
3. Schrauben (3) lösen und Messumformereinschub (2) herausziehen.
4. Neuen Messumformereinschub einsetzen und Schrauben (3) wieder anziehen.
5. Gehäusedeckel (1) schließen und Deckel durch Herausdrehen der Schraube (4) sichern.
38 - DE
Messumformer im Zweikammergehäuse
1
4
1
Messumformer im Einkammergehäuse
FEX300, FEX500
2
3
3
2
3
3
SM/FEX300/FEX500/ATEX/IECEX-DE
G00689-02
