Ex-relevante technische Daten für den Betrieb Zone 1, 21, 22
4.1
Elektrischer Anschluss
4.1.1
Messwertaufnehmer und Messumformer in Zone 1 / Div. 1
A
HART
24 V
-
+
31 32
PROFIBUS PA, FOUNDATION fieldbus
FF+ FF-
1+ 2-
PA+ PA-
L
N
97 98
PE
A = Messumformer, B = Messwertaufnehmer

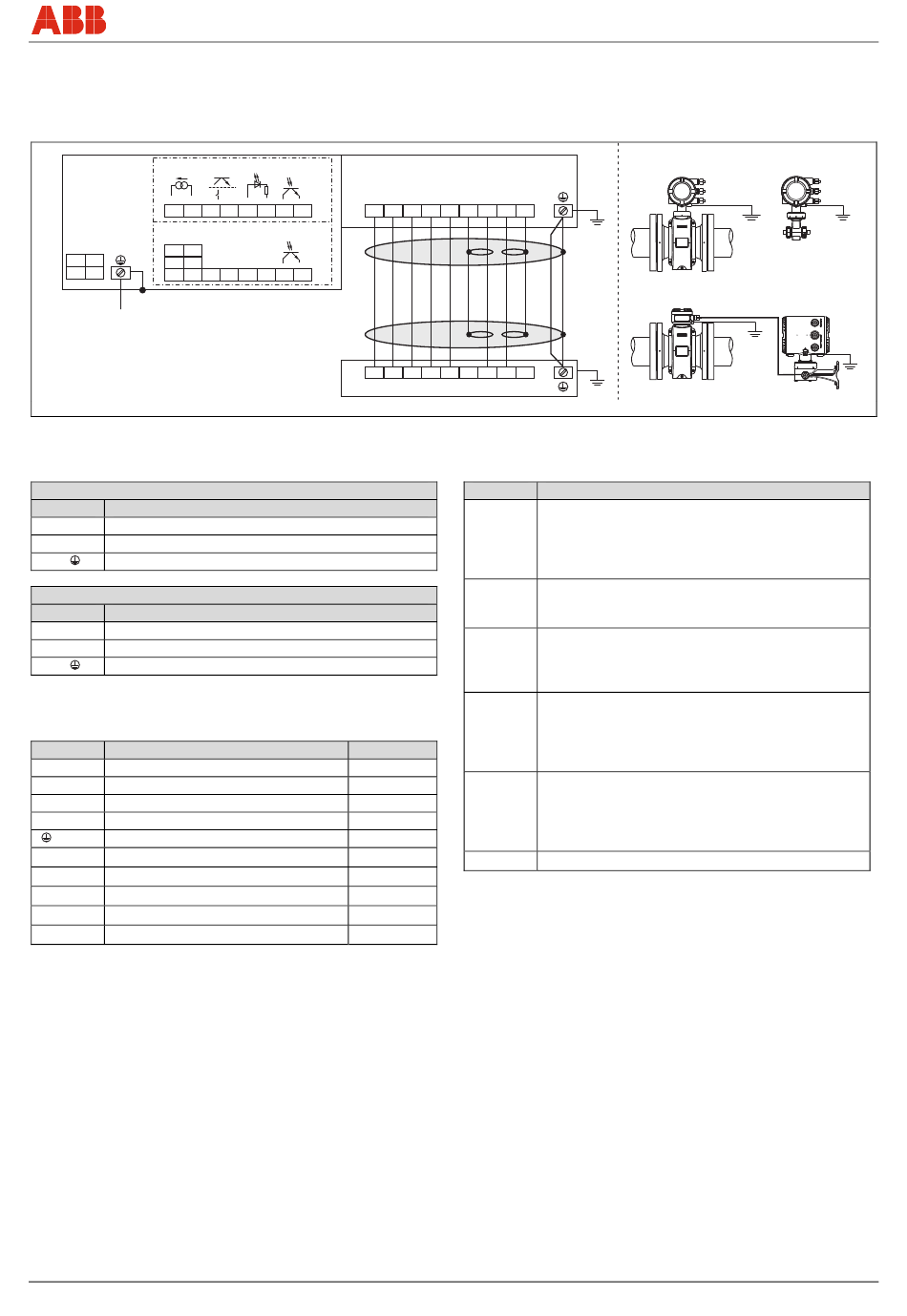

Abb. 12: HART, PROFIBUS PA und FOUNDATION fieldbus Protokoll
Wechsel ein-auf zweispaltig
Anschluss der Energieversorgung
Wechselspannungsversorgung (AC)
Klemme
Funktion
L
Phase
N
Neutralleiter
PE /
Schutzleiter (PE)
Gleichspannungsversorgung (DC)
Klemme
Funktion
1+
+
2-
-
PE /
Schutzleiter (PE)
Anschluss des Signalkabels
Nur bei getrennter Bauform.
Klemme
Funktion
M1
Magnetspule
M2
Magnetspule
D1
Datenleitung
D2
Datenleitung
/ SE
Abschirmung
Signalleitung
E1
Schirm von E1
1S
Signalleitung
E2
Schirm von E2
2S
Messpotenzial
3
Wechsel ein-auf zweispaltig
SM/FEX300/FEX500/ATEX/IECEX-DE
Ex-relevante technische Daten für den Betrieb Zone 1, 21, 22
-
-
-
+
+
+
51 52 81 82 41 42
M1 M2 D1 D2 3 2S E2 E1 1S
-
+
41 42
B
M1 M2 D1 D2 3
Aderfarbe
Braun
Rot
Orange
Gelb
-
Violett
-
Blau
-
Grün
E2 E1
Anschluss der Ausgänge
Klemme
Funktion
31 / 32
Stromausgang / HART
Der Stromausgang kann „aktiv" oder „passiv"
betrieben werden. Die gewünschte Konfiguration ist
bei der Bestellung anzugeben, da die Konfiguration
vor Ort nicht geändert werden
97 / 98
Digitale Kommunikation
PROFIBUS PA (PA+ / PA-) oder FOUNDATION
fieldbus (FF+ / FF-) nach IEC 61158-2.
51 / 52
Digitalausgang DO1 passiv
Funktion per Software vor Ort einstellbar als
„Impulsausgang" oder als „Binärausgang".
Werksvoreinstellung ist „Impulsausgang".
81 / 82
Digitaleingang / Kontakteingang
Funktion per Software vor Ort einstellbar als „Externe
Ausgangsabschaltung", „Externer Zählerreset",
„Externer Zählerstopp" oder „andere". Nur Verfügbar
in Kombination mit Stromausgang „passiv".
41 / 42
Digitalausgang DO2 passiv
Funktion per Software vor Ort konfigurierbar als
„Impulsausgang" oder als „Binärausgang".
Werksvoreinstellung ist „Binärausgang",
Fließrichtungssignalisierung.
Potenzialausgleich (PA)
PA
Hinweis
Das Gehäuse des Messumformers und des Messwertaufnehmers ist
mit dem Potenzialausgleich PA zu verbinden. Der Betreiber muss
sicherstellen, dass wenn der Schutzleiter PE angeschlossen wird,
kein Potenzialunterschied zwischen dem Schutzleiter PE und dem
Potenzialausgleich PA auftreten kann.
Den Ex-Berechnungen liegen Temperaturen am Kabeleingang von 70
°C (158 °F) zugrunde. Dementsprechend müssen Kabel für die
Energieversorgung und die Signaleingänge und Signalausgänge mit
einer Spezifikation von mindestens 70 °C (158 °F) verwendet werden.
FEX300, FEX500
FEP315
FEP515
PA
PA
FEP325
FEP525
PA
PA
FEH315
FEH515
PA
FET325
FET525
PA
G00866-02
DE - 21
