2.4
Typenschild
2.4.1

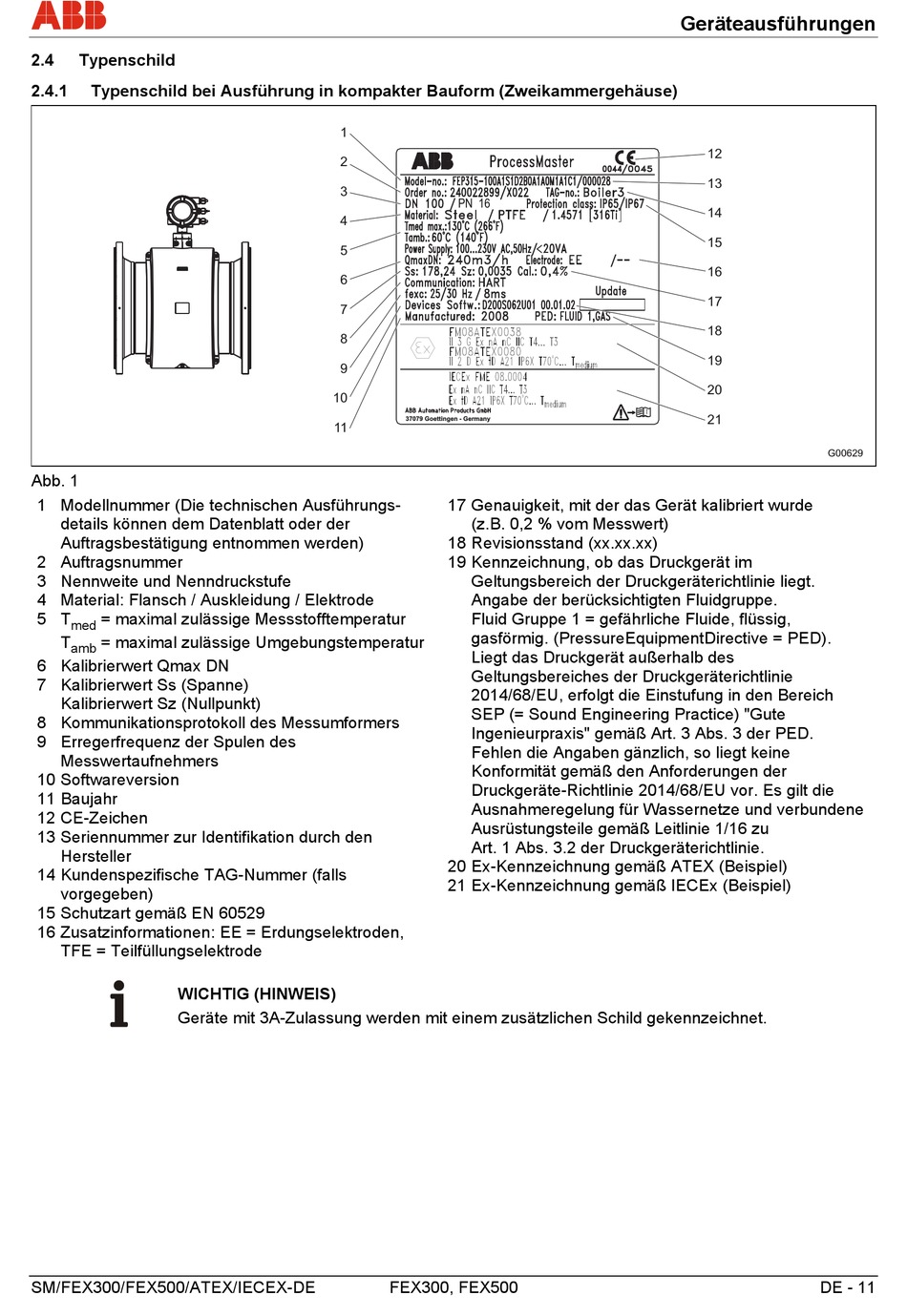

Typenschild bei Ausführung in kompakter Bauform (Zweikammergehäuse)
Abb. 1
1 Modellnummer (Die technischen Ausführungs-
details können dem Datenblatt oder der
Auftragsbestätigung entnommen werden)
2 Auftragsnummer
3 Nennweite und Nenndruckstufe
4 Material: Flansch / Auskleidung / Elektrode
5 T
= maximal zulässige Messstofftemperatur
med
T
= maximal zulässige Umgebungstemperatur
amb
6 Kalibrierwert Qmax DN
7 Kalibrierwert Ss (Spanne)
Kalibrierwert Sz (Nullpunkt)
8 Kommunikationsprotokoll des Messumformers
9 Erregerfrequenz der Spulen des
Messwertaufnehmers
10 Softwareversion
11Baujahr
12CE-Zeichen
13Seriennummer zur Identifikation durch den
Hersteller
14 Kundenspezifische TAG-Nummer (falls
vorgegeben)
15 Schutzart gemäß EN 60529
16Zusatzinformationen: EE = Erdungselektroden,
TFE = Teilfüllungselektrode
WICHTIG (HINWEIS)
Geräte mit 3A-Zulassung werden mit einem zusätzlichen Schild gekennzeichnet.
SM/FEX300/FEX500/ATEX/IECEX-DE
1
2
3
PN 16
4
5
6
7
8
9
10
37079 Goettingen - Germany
11
17Genauigkeit, mit der das Gerät kalibriert wurde
(z.B. 0,2 % vom Messwert)
18Revisionsstand (xx.xx.xx)
19 Kennzeichnung, ob das Druckgerät im
Geltungsbereich der Druckgeräterichtlinie liegt.
Angabe der berücksichtigten Fluidgruppe.
Fluid Gruppe 1 = gefährliche Fluide, flüssig,
gasförmig. (PressureEquipmentDirective = PED).
Liegt das Druckgerät außerhalb des
Geltungsbereiches der Druckgeräterichtlinie
2014/68/EU, erfolgt die Einstufung in den Bereich
SEP (= Sound Engineering Practice) "Gute
Ingenieurpraxis" gemäß Art. 3 Abs. 3 der PED.
Fehlen die Angaben gänzlich, so liegt keine
Konformität gemäß den Anforderungen der
Druckgeräte-Richtlinie 2014/68/EU vor. Es gilt die
Ausnahmeregelung für Wassernetze und verbundene
Ausrüstungsteile gemäß Leitlinie 1/16 zu
Art. 1 Abs. 3.2 der Druckgeräterichtlinie.
20Ex-Kennzeichnung gemäß ATEX (Beispiel)
21Ex-Kennzeichnung gemäß IECEx (Beispiel)
FEX300, FEX500
Geräteausführungen
12
13
14
15
16
17
18
19
20
21
G00629
