5
Ex-relevante technische Daten für den Betrieb Zone 2, 21, 22
5.1
Elektrischer Anschluss
5.1.1
Messwertaufnehmer und Messumformer in Zone 2, oder Messumformer außerhalb des
explosionsgefährdeten Bereichs
Messwertaufnehmer FEP315 / FEP515, FEH315 / FEH515, FEP325 / FEP525, FEH325 /
FEH525 und Messumformer FET325 / FET525 (Zone 2)
FEP315 /
FEH315 /
FEP515
FEH515
PA
A
1+ 2-
L
N
PE
A= Messumformer, B = Messwertaufnehmer

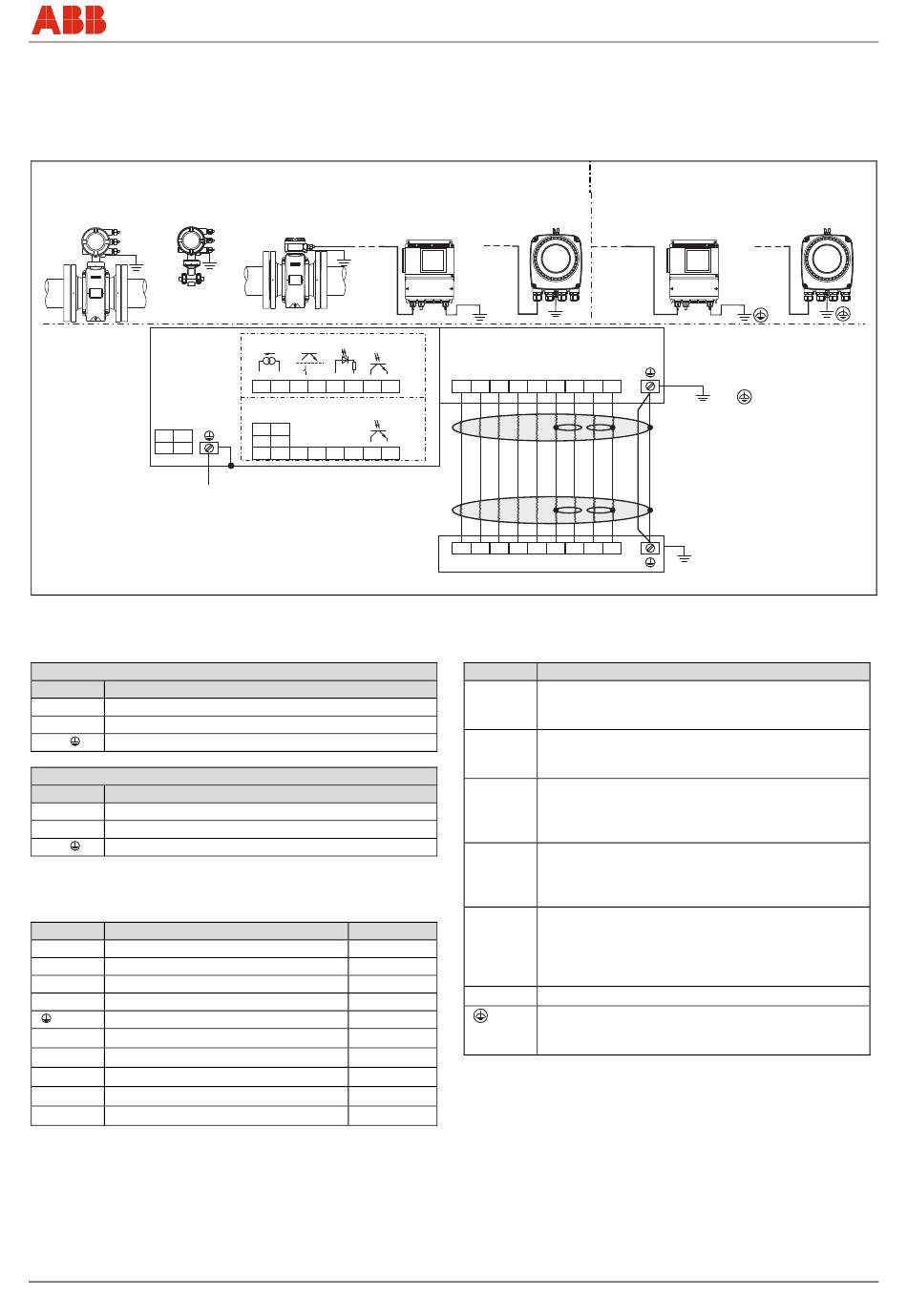

Abb. 14: HART, PROFIBUS PA und FOUNDATION fieldbus Protokoll
Wechsel ein-auf zweispaltig
Anschluss der Energieversorgung
Wechselspannungsversorgung (AC)
Klemme
Funktion
L
Phase
N
Neutralleiter
PE /
Schutzleiter (PE)
Gleichspannungsversorgung (DC)
Klemme
Funktion
1+
+
2-
-
PE /
Schutzleiter (PE)
Anschluss des Signalkabels
Nur bei getrennter Bauform.
Klemme
Funktion
M1
Magnetspule
M2
Magnetspule
D1
Datenleitung
D2
Datenleitung
/ SE
Abschirmung
Signalleitung
E1
Schirm von E1
1S
Signalleitung
E2
Schirm von E2
2S
Messpotenzial
3
Wechsel ein-auf zweispaltig
SM/FEX300/FEX500/ATEX/IECEX-DE
Ex-relevante technische Daten für den Betrieb Zone 2, 21, 22
FEP325 / FEP525
FEH325 / FEH525
PA
PA
HART
24 V
-
-
-
-
+
+
+
+
31 32
51 52 81 82 41 42
PROFIBUS PA, FOUNDATION fieldbus
FF+ FF-
PA+ PA-
-
+
97 98
41 42
Aderfarbe
Braun
Rot
Orange
Gelb
-
Violett
-
Blau
-
Grün
FEX300, FEX500
Messumformer FET321 / FET521 außerhalb
FET325 / FET525
PA
PA
M1 M2 D1 D2 3 2S E2 E1 1S
B
M1 M2 D1 D2 3
2S
E2 E1
1S
Anschluss der Ausgänge
Klemme
Funktion
31 / 32
Stromausgang / HART-Ausgang
Der Stromausgang kann „aktiv" oder „passiv"
betrieben werden.
97 / 98
Digitale Kommunikation
PROFIBUS PA (PA+ / PA-) oder FOUNDATION
fieldbus (FF+ / FF-) nach IEC 61158-2.
51 / 52
Digitalausgang DO1 aktiv / passiv
Funktion per Software vor Ort einstellbar als
„Impulsausgang" oder als „Binärausgang".
Werksvoreinstellung ist „Impulsausgang".
81 / 82
Digitaleingang / Kontakteingang
Funktion per Software vor Ort einstellbar als „Externe
Ausgangsabschaltung", „Externer Zählerreset",
„Externer Zählerstopp" und „Andere".
41 / 42
Digitalausgang DO2 passive
Funktion per Software vor Ort einstellbar als
„Impulsausgang" oder als „Binärausgang".
Werksvoreinstellung ist „Binärausgang",
Fließrichtungssignalisierung.
Potenzialausgleich (PA)
PA
Funktionserde
(nur bei Messumformern außerhalb des
explosionsgefährdeten Bereichs)
Hinweis
Das Gehäuse des Messumformers und des Messwertaufnehmers ist
mit dem Potenzialausgleich PA zu verbinden. Der Betreiber muss
sicherstellen, dass wenn der Schutzleiter PE angeschlossen wird,
kein Potenzialunterschied zwischen dem Schutzleiter PE und dem
Potenzialausgleich PA auftreten kann.
Den Ex-Berechnungen liegen Temperaturen am Kabeleingang von
70 °C (158 °F) zugrunde. Dementsprechend müssen Kabel für die
Energieversorgung und die Signaleingänge und Signalausgänge mit
einer Spezifikation von mindestens 70 °C (158 °F) verwendet werden.
des Ex-Bereichs
FET321 / FET521
PA /
PA
G00873-02
DE - 29
