... 6 Installation

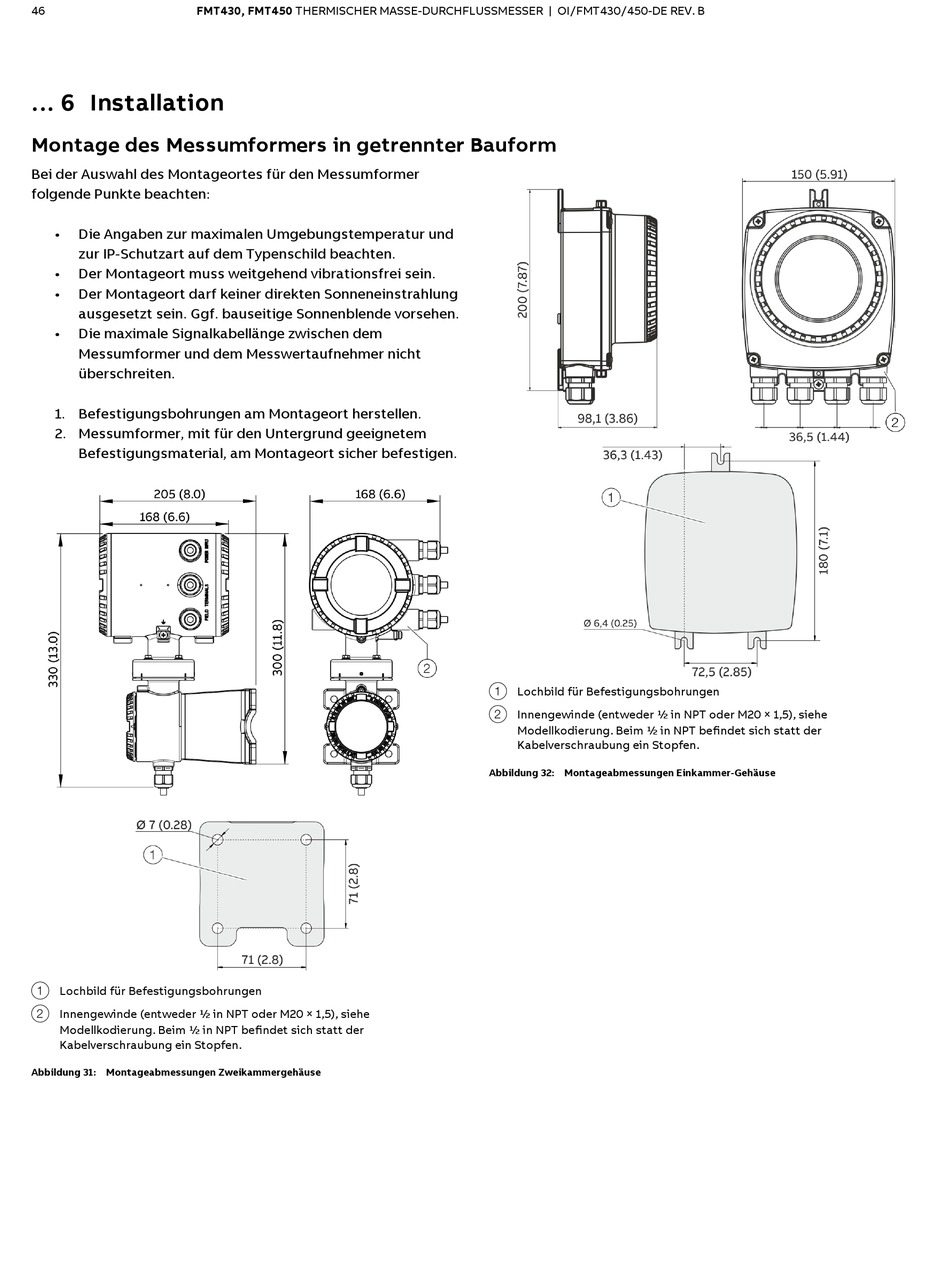

Montage des Messumformers in getrennter Bauform
Bei der Auswahl des Montageortes für den Messumformer
folgende Punkte beachten:
•
Die Angaben zur maximalen Umgebungstemperatur und
zur IP-Schutzart auf dem Typenschild beachten.
•
Der Montageort muss weitgehend vibrationsfrei sein.
•
Der Montageort darf keiner direkten Sonneneinstrahlung
ausgesetzt sein. Ggf. bauseitige Sonnenblende vorsehen.
•
Die maximale Signalkabellänge zwischen dem
Messumformer und dem Messwertaufnehmer nicht
überschreiten.
1. Befestigungsbohrungen am Montageort herstellen.
2. Messumformer, mit für den Untergrund geeignetem
Befestigungsmaterial, am Montageort sicher befestigen.
1 Lochbild für Befestigungsbohrungen
2 Innengewinde (entweder ½ in NPT oder M20 × 1,5), siehe
Modellkodierung. Beim ½ in NPT befindet sich statt der
Kabelverschraubung ein Stopfen.
Abbildung 31: Montageabmessungen Zweikammergehäuse
1 Lochbild für Befestigungsbohrungen
2 Innengewinde (entweder ½ in NPT oder M20 × 1,5), siehe
Modellkodierung. Beim ½ in NPT befindet sich statt der
Kabelverschraubung ein Stopfen.
Abbildung 32: Montageabmessungen Einkammer-Gehäuse
