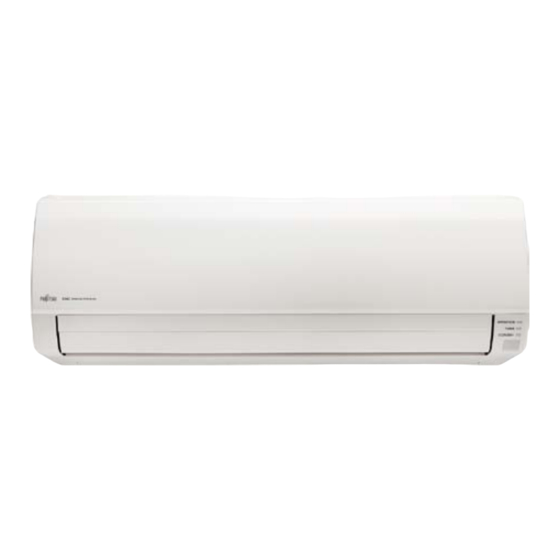

Swegon ASYG 18LFCA Montage- Und Betriebsanleitung
Vorschau ausblenden Andere Handbücher für ASYG 18LFCA:

Werbung

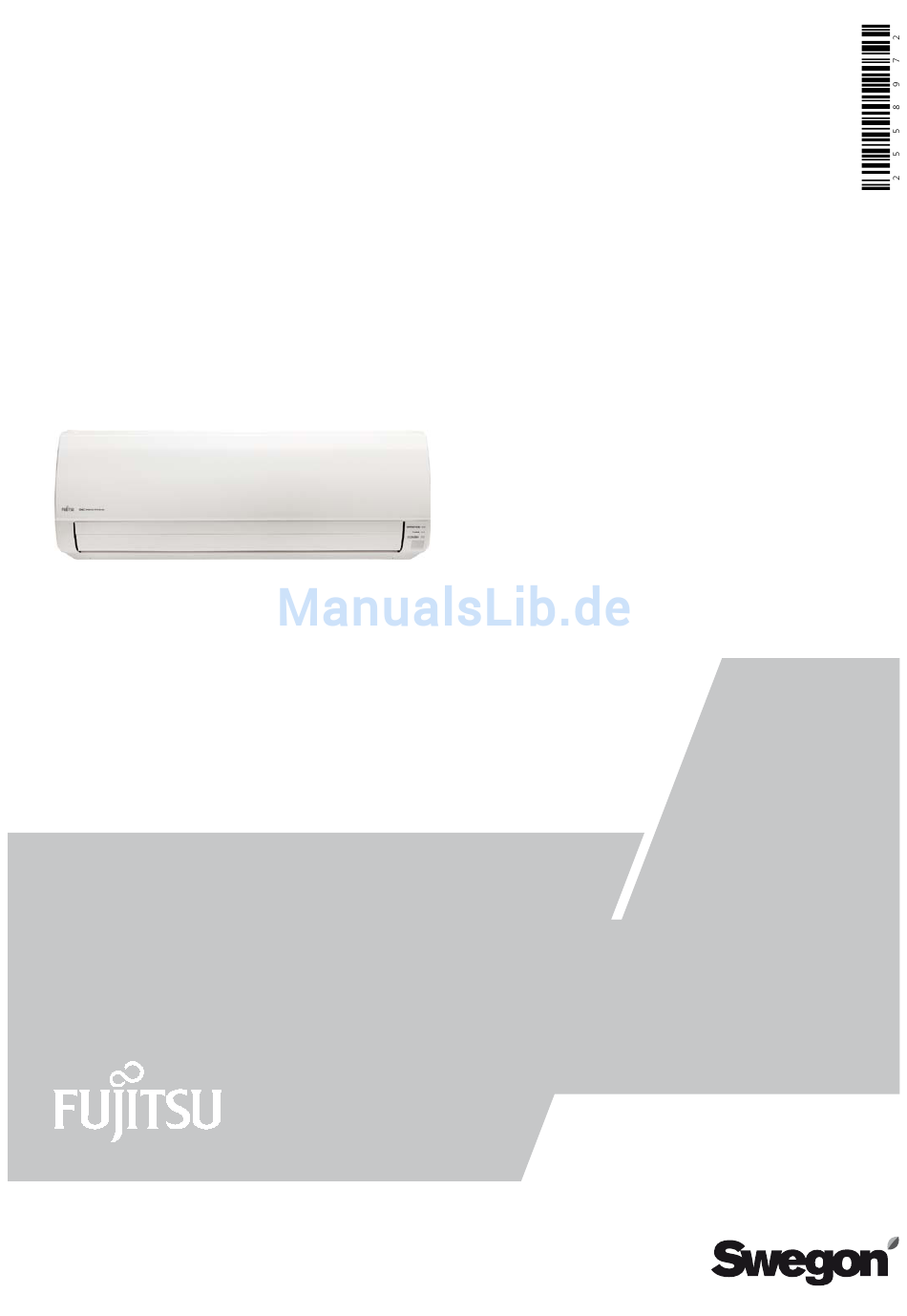

WANDMODELLE
INVERTER
Kombination
(Inneneinheit/Außeneinheit)
ASYG 18LFCA/AOYG 18LFC
ASYG 24LFCA/AOYG 24LFL
ASYG 30LFCA/AOYG 30LFT
MONTAGE- UND BETRIEBSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Swegon ASYG 18LFCA

  • Seite 1 WANDMODELLE INVERTER Kombination (Inneneinheit/Außeneinheit) ASYG 18LFCA/AOYG 18LFC ASYG 24LFCA/AOYG 24LFL ASYG 30LFCA/AOYG 30LFT MONTAGE- UND BETRIEBSANLEITUNG...
  • Seite 2: Inhaltsverzeichnis

    Abmessungen Inneneinheit Außeneinheiten Mindestabstände zu Hindernissen Kältekreislauf ASYG 18LFCA ASYG 24LFCA ASYG 30LFCA Schaltpläne ASYG 18LFCA / AOYG 18LFC ASYG 24LFCA / AOYG 24LFL ASYG 30LFCA / AOYG 30LFT Leistungstabellen Kühlleistung Heizleistung Funktionseinstellungen Einstellungen über Kabel-Fernbedienung Einstellungen über Infrarot-Fernbedienung Übersicht der Funktionsparameter...
  • Seite 3: Einleitung Und Sicherheitshinweise

    ASYG 18-30LFCA Einleitung und SIcherheitshinweise 1. Einleitung und Sicherheitshinweise Das vorliegende Dokument beschreibt die Leistungsmerkmale der Wandmodelle Inverter zum Zeitpunkt der Drucklegung. Technische Verbesserungen, welche zu einem späteren Zeit- punkt im Rahmen einer ständigen Optimierung der Leistung, Ergonomie, Sicherheit und Funktionalität durchgeführt werden, sind hierin noch nicht enthalten.
  • Seite 4: Technische Daten

    Technische Daten 2. Technische Daten Inneneinheit/ ASYG 18LFCA/ ASYG 24LFCA/ ASYG 30LFCA/ Außeneinheit AOYG 18LFC AOYG 24LFL AOYG 30LFT Nennkälteleistung Leistungsbereich Kühlen 0,9 - 6,0 0,9 - 8,0 2,9 - 9,0 Nennheizleistung Leistungsbereich Heizen 0,9 - 9,1 0,9 - 10,6...
  • Seite 5: Abmessungen

    3. Abmessungen 3.1 Inneneinheit ASYG 18/24/30LFCA Einheiten mitte Außenkante Inneneinheit ø 80 ø 80 1000 ASYG 18LFCA ASYG 24LFCA ASYG 30LFCA Flüssigkeit Ø 6.35 mm (1/4 in.) Ø 6.35 mm (1/4 in.) Ø 9.52 mm (3/4 in.) Kältemittelanschluss Ø 9.52 mm (3/8 in.) Ø...
  • Seite 6: Außeneinheiten

    Abmessungen 3.2 Außeneinheiten AOYG 18LFC Ø20 Pitch of bolts for installation...
  • Seite 7 ASYG 18-30LFCA Abmessungen AOYG 24LFL...
  • Seite 8: Luftrichtung

    Abmessungen AOYG 30LFT Luftrichtung Einheit: mm...
  • Seite 9: Mindestabstände Zu Hindernissen

    ASYG 18-30LFCA Mindestabstände 4. Mindestabstände zu Hindernissen Wandmontageblech 5 cm oder mehr 6 cm oder mehr 9 cm oder mehr 150 cm oder mehr 230 cm oder mehr Wandabdichtung Halter Fernbe- dienung Schraube Fernbedienung 10 cm oder mehr 60 cm oder mehr 10 cm oder mehr 30 cm oder mehr...
  • Seite 10: Kältekreislauf

    Kältekreislauf 5. Kältekreislauf 5.1 ASYG 18LFCA Wärmetauscher 3-Wege- 2-Wege- Inneneinheit Ventil Ventil Muffler 4-Wege-Ventil Filter Expansionsventil Wärmetauscher Filter Außeneinheit Flussrichtung Kältemittel Durchmesser Kältemittelleitungen Einspritzleitung: 1/4“ (6,35 mm) Kühlen Saugleitung: 1/2“ (12,7 mm) Heizen...
  • Seite 11: Asyg 24Lfca

    ASYG 18-30LFCA Kältekreislauf 5.2 ASYG 24LFCA Wärmetauscher 3-Wege- 2-Wege- Inneneinheit Ventil Ventil Muffler Druck- schalter 4-Wege-Ventil Filter Expansionsventil Filter Wärmetauscher Außeneinheit Flussrichtung Kältemittel Durchmesser Kältemittelleitungen Einspritzleitung: 1/4“ (6,35 mm) Kühlen Saugleitung: 5/8“ (15,88 mm) Heizen...
  • Seite 12: Asyg 30Lfca

    Kältekreislauf 5.3 ASYG 30LFCA Wärmetauscher 3-Wege- 2-Wege- Inneneinheit Ventil Ventil Muffler Druck- schalter 4-Wege-Ventil Filter Expansionsventil Wärmetauscher Filter Außeneinheit Flussrichtung Kältemittel Durchmesser Kältemittelleitungen Einspritzleitung: 3/8“ (9,52 mm) Kühlen Saugleitung: 5/8“ (15,88 mm) Heizen...
  • Seite 13: Schaltpläne

    ASYG 18-30LFCA Schaltpläne 6. Schaltpläne 6.1 ASYG 18LFCA / AOYG 18LFC...
  • Seite 14: Asyg 24Lfca / Aoyg 24Lfl

    Schaltplan 6.2 ASYG 24LFCA / AOYG 24LFL...
  • Seite 15: Asyg 30Lfca / Aoyg 30Lft

    ASYG 18-30LFCA Schaltplan 6.3 ASYG 30LFCA / AOYG 30LFT...
  • Seite 16: Leistungstabellen

    Leistungstabellen 7. Leistungstabellen Erläuterungen der Abkürzungen  AFR: Luftumwälzung (in m³/min)  abgegebene Gesamtleistung (in kW)  SHC: sensible Kühlleistung (in kW)  Leistungsaufnahme (in kW)  °CDB: Trockenkugeltemperatur (in °C)  °CWB: Feuchtkugeltemperatur (in °C) Die Leistungstabellen für die einzelnen Inneneinheiten finden Sie auf den angegebenen Seiten: ...
  • Seite 17: Kühlleistung

    ASYG 18-30LFCA Leistungstabellen 7. 1 Kühlleistung ASYG 18 LFCA AFR 15,0 Raumtemperatur °CDB °CWB °CDB 4,62 3,14 1,03 5,15 3,15 1,05 5,33 3,43 1,05 5,68 3,44 1,06 5,85 3,71 1,07 6,20 3,70 1,08 6,56 3,94 1,09 4,63 3,14 1,17 5,16 3,16 1,19 5,34...
  • Seite 18: Heizleistung

    Leistungstabellen 7. 2 Heizleistung ASYG 18 LFCA AFR 15,0 Raumtemperatur (°CDB) (°CWB) 5,09 2,16 4,96 2,21 4,84 2,26 4,72 2,30 4,60 2,35 6,04 2,36 5,89 2,42 5,75 2,47 5,61 2,52 5,47 2,57 6,81 2,48 6,64 2,54 6,48 2,59 6,32 2,64 6,16 2,69 7,86...
  • Seite 19: Funktionseinstellungen

    ASYG 18-30LFCA Funktionseinstellungen 3. Die „SET TIME“-Taste drücken, um die Funktionsnummer 8. Funktionseinstellungen zu wählen. 8.1 Einstellungen über Kabel-Fernbedienung Für die Einstellung von Funktionsparametern muss die Inneneinheit ausgeschalten sein. Durch folgendes Verfahren werden die Funktionsparameter der Inneneinheit entsprechend der Installationsumgebung geändert.
  • Seite 20: Einstellungen Über Infrarot-Fernbedienung

    Funktionseinstellungen 8.2 Einstellungen über Infrarot-Fernbedienung Weitere Einstellungen vornehmen Für die Einstellung von Funktionsparametern muss die Die Schritte 3 bis 6 wiederholen. Inneneinheit ausgeschalten sein. 1. Die „SET TEMP.“-Taste und die „FAN“-Taste gedrückt halten Funktionsparameter-Modus verlassen und gleichzeitig den „RESET“-Knopf drücken, um in den Funktionsparameter-Modus zu gelangen.
  • Seite 21: Übersicht Der Funktionsparameter

    ASYG 18-30LFCA Funktionseinstellungen 8.3 Übersicht der Funktionsparameter Einstellung anderer Funktionen Die folgenden Einstellungen können entsprechend der Betriebsbedingungen eingestellt werden. Sie können Funktionsnummer und Einstellwert entsprechend (Werkseinstellung: 00) der folgenden Tabellen bestimmen/ändern. Die Einstellung wird vom Gerät nicht akzeptiert, falls ungültige Funktions- Automatischer Wiederanlauf nummern und/oder Einstellwert vergeben werden.
  • Seite 22 Funktionseinstellungen Einstellungs-Protokoll Protokollieren Sie alle vorgenommen Änderungen in der untenstehenden Tabelle. Funktionsparameter Einstellwert Intervall Filteralarm Korrektur Raumtemperatur Kühler Korrektur Raumtemperatur Heizen Automatischer Wiederanlauf Funktionswechsel Raumtemperatur Sensor Empfängerfrequenz IR-Fernbedienung Externer Eingang Auswahl Energieeinsparung Lüftermotor Nach dem Einstellen der Funktionsparameter siehe Seite 19 oder 20.
  • Seite 23: Externe Kontakte

    ASYG 18-30LFCA Externe Kontakte 9. Externe Kontakte 9.1 Externer Eingang Steuerungseingang (Betrieb/Stopp oder Zwangs-Stopp) CN14. Je nach Einstellung der Funktionsnummer 46 kann die Inneneinheit ferngeschaltet werden. 1. Das Klimagerät kann aufgrund von Voreinstellungen ferneingeschaltet werden. 2. Betrieb/Stopp oder Zwangsstopp können über Funktions- einstellungen der Inneneinheit konfiguriert werden.
  • Seite 24: Externer Ausgang

    Installation Externe Kontakte 9.2 Externer Ausgang Meldeausgangskontakt, CN16, zur Nutzung einer Betriebs- meldung der Inneneinheit. Relais Schaltung Inneneinheit Anzeige CN16 Schwarz Spannungs versorgung Relais Signal bauseits Inneneinheit Kontrollsignal * Die maximale Entfernung zwischen Steuerplatine und Relais darf 10 m nicht überschreiten. Zubehör Wandmodelle Zubehör...
  • Seite 25: Fehlerdiagnose

    ASYG 18-30LFCA Fehlerdiagnose 10. Fehlerdiagnose 10.1 Inneneinheit und Kabel-Fernbedienung Wenn ein Fehler auftritt, wird dieser Fehler mit „Er“ angezeigt. Beispiel: Adresse der angeschlossenen Inneneinheit Fehlermeldung SU MO TU WE TH FR SA Fehlermeldung Fehlerbeschreibung Kabel- OPERATION- TIMER-Lampe ECONOMY- Fernbedienung Lampe (grün) (orange) Lampe (grün) ...
  • Seite 26: Außeneinheit

    Fehlerdiagnose 10.2 Außeneinheit Beschreibung Heißgastemperatur anormal 0,5 Sekunden ein / 0,5 Sekunden aus Störung IPM Überstrom 0,1 Sekunden ein / 0,1 Sekunden aus Störung Temperaturfühler 2,0 Sekunden ein / 2,0 Sekunden aus Störung CT 0,1 Sekunden ein / 2,0 Sekunden aus Störung Verdichterpositionserkennung 5,0 Sekunden ein / 5,0 Sekunden aus Störung Lüftermotor...
  • Seite 27 ASYG 18-30LFCA Notizen...
  • Seite 28 Swegon Climate Systems Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück, Deutschland Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de © 09.2013 Swegon Climate Systems Germany GmbH Technische Änderungen vorbehalten.
