Bedienung des Feldanzeigers
Den vierpoligen Stecker des Schnittstellenkabels in die entsprechende Buchse im Gerät
einstecken, den USB-Stecker am PC in einen freien USB-Steckplatz einstecken.
Weitere Informationen zur Konfiguration über PC-Konfigurationssoftware sind in der
Betriebsanleitung zu finden.
Der PROFIBUS PA Anzeiger darf durch DTM mittels CDI-Schnittstelle nur ohne
Busversorgung parametriert werden!
Damit eine Verbindung zum Gerät aufgebaut werden kann, muss an den DIP-Schaltern
die Bedienung auf "Remote" eingestellt sein. Damit die Parameter des Feldanzeigers über
den DTM geändert werden können, muss zudem der Schreibschutz, der über die DIP-
Schalter ein- und ausgeschalten werden kann, deaktiviert sein.
Die DIP-Schalter sind im Abschnitt "Hardwareeinstellungen" →  22 beschrieben.
6.4 Hardwareeinstellungen
Über DIP-Schalter im Inneren des Feldanzeigers kann der Hardware-Schreibschutz ein- und
ausgeschaltet werden. Ist der Schreibschutz aktiviert, können keine Parameter verändert
werden.
Der aktuelle Status des Schreibschutzes wird im Parameter "Status Verriegelung" angezeigt.
ESD - Electrostatic Discharge
Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zerstörung oder
Fehlfunktion von Teilen der Elektronik führen.
A0012751
Zur DIP-Schalter Einstellung gehen Sie wie folgt vor:
1. Gehäusedeckel öffnen
2. DIP-Schalter wie gewünscht konfigurieren. Schalter auf ON = Funktion eingeschaltet,
Schalter auf OFF = Funktion ausgeschaltet.
3. Gehäusedeckel schließen und sichern.
1

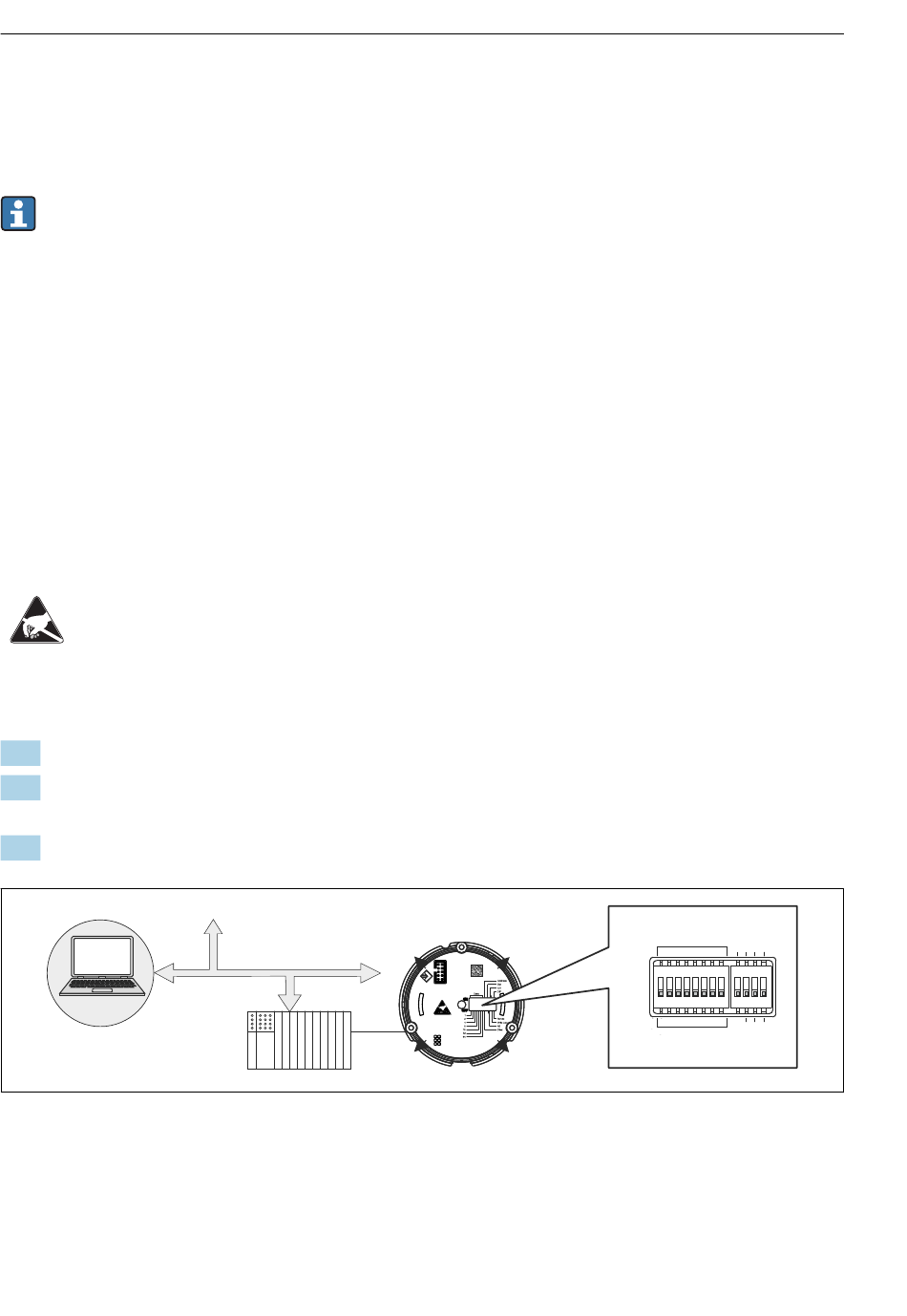

 13 Hardware Konfiuration des Feldanzeigers
22
ON
OFF
