Endress+Hauser RID16 Bedienungsanleitung Seite 18

Verdrahtung
2
1
1.1
1.2

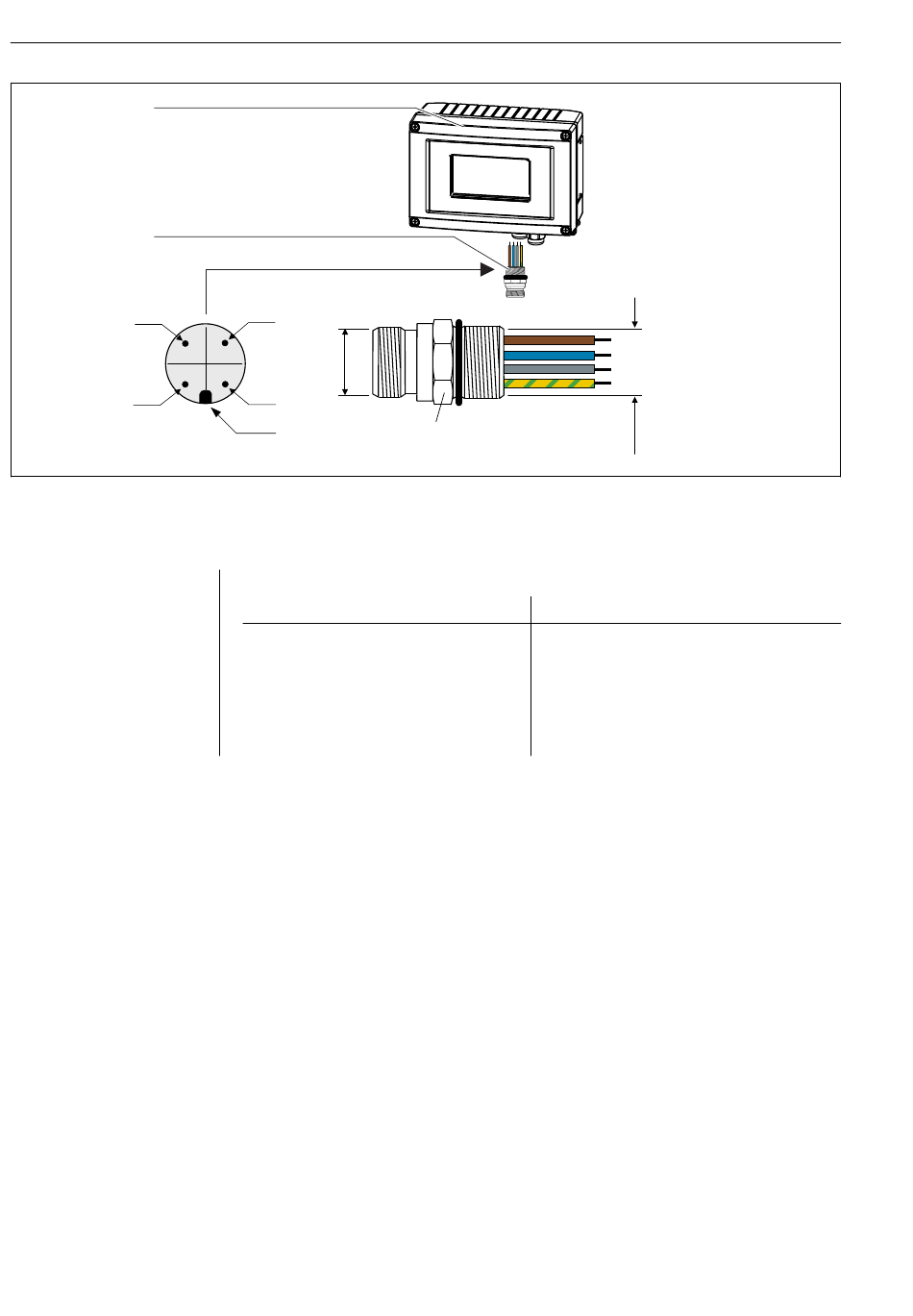

 10 Gerätestecker für den Anschluss an den PROFIBUS® PA Feldbus
1 Feldbus-Gerätestecker
2 Feldanzeiger
Technische Daten Gerätestecker:
• Schutzart IP 67 (NEMA 4x)
• Umgebungstemperatur: –40...+105 °C (–40...+221 °F)
5.3 Schutzart
Die Geräte erfüllen die Anforderungen für die Schutzart IP 67. Die Einhaltung der folgenden
Punkte ist zwingend erforderlich um nach Einbau oder Servicearbeiten die Einhaltung der
Schutzart IP 67 zu garantieren:
• Die Gehäusedichtung muss sauber und unbeschädigt sein, wenn sie in die Dichtungsnut
eingelegt wird. Die Dichtung sollte gereinigt, getrocknet oder ersetzt worden sein.
• Die Anschlusskabel müssen dem angegebenen Außendurchmesser entsprechen (z.B. M16 x
1.5, Kabeldurchmesser 5...10 mm (0,2...0,39 in)).
• Alle nicht verwendeten Kabeleinführungen durch Blindstopfen ersetzen.
• Die Durchführungsdichtung darf nicht aus der Kabeleinführung entfernt werden.
• Gehäusedeckel und Kabeleinführung(en) müssen fest geschlossen werden.
• Einbau des Gerätes so, dass die Kabeleinführungen nach unten zeigen.
18
1.3
D
1.4
1.5
SW/AF 26
Pin-Belegung / Farbcodes
D Stecker 7/8"
1.1 Braune Leitung: PA+ (Klemme 1)
1.2 Grün-gelbe Leitung: Erdung
1.3 Blaue Leitung: PA- (Klemme 2)
1.4 Graue Leitung: Schirmung
1.5 Positioniernase
M20x1.5 /
NPT 1/2"
D Stecker M12
1.1 Graue Leitung: Schirmung
1.2 Braune Leitung: PA+ (Klemme 1)
1.3 Blaue Leitung: PA- (Klemme 2)
1.4 Grün-gelbe Leitung: Erdung
1.5 Positioniernase
RID16
A0021545
Endress+Hauser
