Elektrischer Anschluss
32
7.3

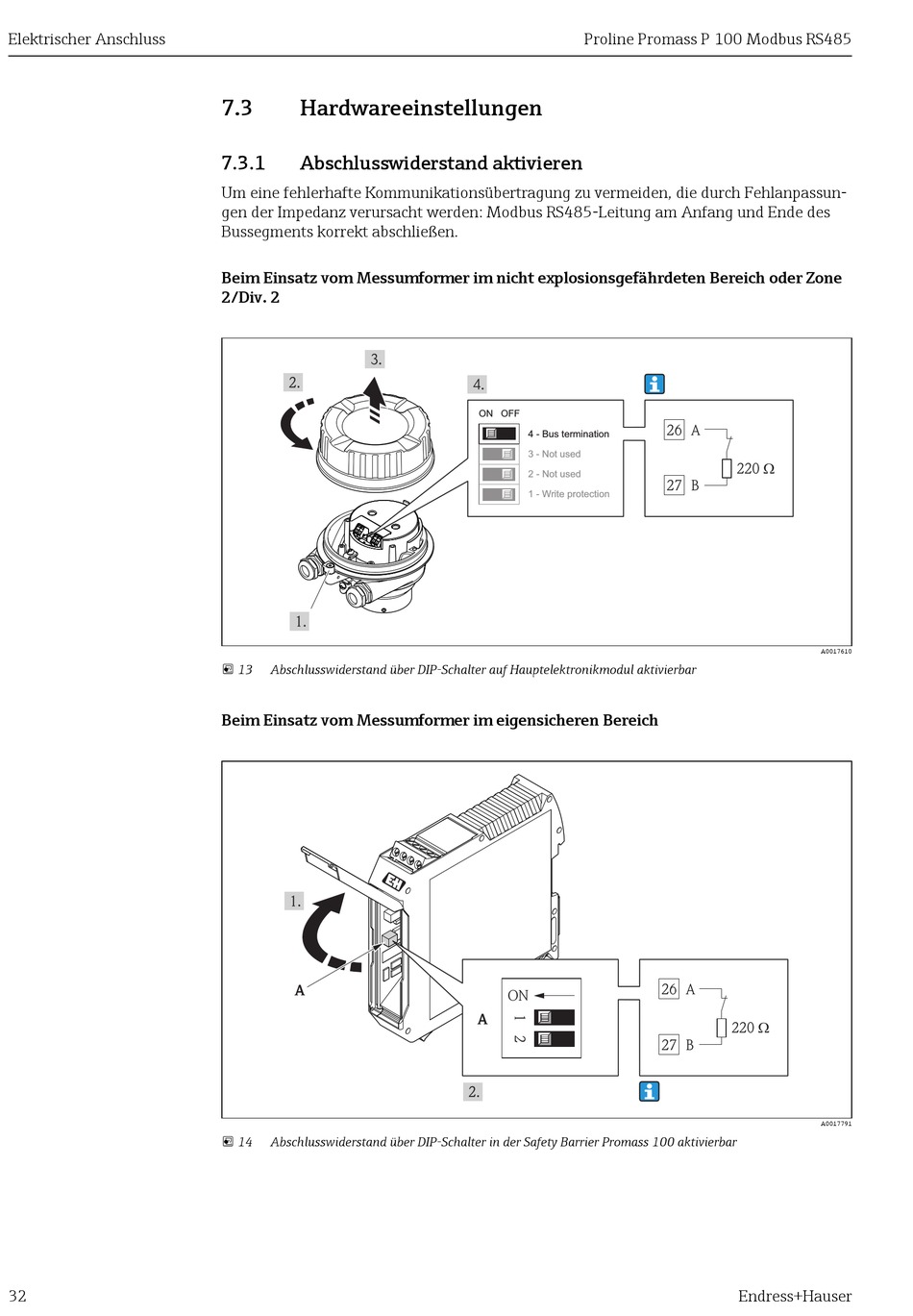

Hardwareeinstellungen

7.3.1

Abschlusswiderstand aktivieren

Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassun-
gen der Impedanz verursacht werden: Modbus RS485-Leitung am Anfang und Ende des
Bussegments korrekt abschließen.
Beim Einsatz vom Messumformer im nicht explosionsgefährdeten Bereich oder Zone
2/Div. 2
 13 Abschlusswiderstand über DIP-Schalter auf Hauptelektronikmodul aktivierbar

Beim Einsatz vom Messumformer im eigensicheren Bereich

A
 14 Abschlusswiderstand über DIP-Schalter in der Safety Barrier Promass 100 aktivierbar
Proline Promass P 100 Modbus RS485
ON OFF
4 - Bus termination
3 - Not used
2 - Not used
1 - Write protection
ON
A
26 A
220 W
27 B
A0017610
26 A
220 W
27 B
A0017791
Endress+Hauser
