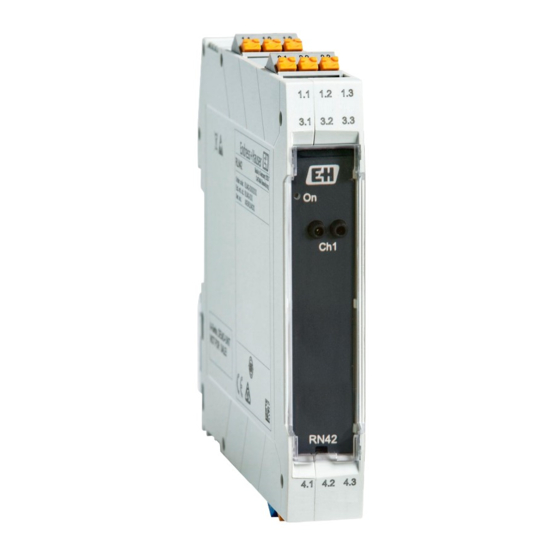

Endress+Hauser RN42 Kurzanleitung
1-kanaliger speisetrenner mit weitbereichsversorgung zur sicheren trennung von 0/4 ... 20 ma normsignalkreisen, hart transparent
Vorschau ausblenden
Andere Handbücher für RN42:
- Betriebsanleitung (32 Seiten) ,
- Kurzanleitung (4 Seiten) ,
- Technische information (12 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
KA01509K/09/DE/01.21
71514858
2021-06-24
Products
Kurzanleitung
RN42
1-kanaliger Speisetrenner mit
Weitbereichsversorgung zur sicheren Trennung
von 0/4 ... 20 mA Normsignalkreisen, HART
transparent
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanlei-
tung und den weiteren Dokumentationen.
Für alle Geräteausführungen verfügbar über:
• Internet: www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RN42
Inhaltszusammenfassung für Endress+Hauser RN42
- Seite 1 0/4 ... 20 mA Normsignalkreisen, HART transparent Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanlei- tung und den weiteren Dokumentationen. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
-
Seite 2: Symbole Für Informationstypen
Hinweise zum Dokument RN42 Hinweise zum Dokument Symbole 1.1.1 Warnhinweissymbole GEFAHR WARNUNG Dieser Hinweis macht auf eine gefährliche Situation auf- Dieser Hinweis macht auf eine gefährliche Situation auf- merksam, die, wenn sie nicht vermieden wird, zu Tod oder merksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 3: Eingetragene Marken
RN42 Grundlegende Sicherheitshinweise 1.1.5 Symbole am Gerät Warnung Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung Gerät überall durch DOPPELTE ISOLIERUNG oder VERSTÄRKTE ISOLIERUNG geschützt Eingetragene Marken HART® Eingetragene Marke der FieldComm Group, Austin, Texas, USA Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen:... -
Seite 4: Betriebssicherheit
Grundlegende Sicherheitshinweise RN42 Betriebssicherheit Verletzungsgefahr! ‣ Das Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben. ‣ Der Betreiber ist für den störungsfreien Betrieb des Geräts verantwortlich. Zulassungsrelevanter Bereich Um eine Gefährdung für Personen oder für die Anlage beim Geräteeinsatz im zulassungsrele- vanten Bereich auszuschließen (z.B. -
Seite 5: Produktbeschreibung
• Typenschildangaben • Erweiterter Bestellcode (Extended order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein 4.2.1 Name und Adresse des Herstellers Name des Herstellers: Endress+Hauser Wetzer GmbH + Co. KG Adresse des Herstellers: Obere Wank 1, D-87484 Nesselwang Modell/Typ-Referenz: RN42 Endress+Hauser... -
Seite 6: Zertifikate Und Zulassungen
Montage RN42 Zertifikate und Zulassungen Für das Gerät gültige Zertifikate und Zulassungen: siehe Angaben auf dem Typenschild Zulassungsrelevante Daten und Dokumente: www.endress.com/deviceviewer → (Serien- nummer eingeben) 4.3.1 Funktionale Sicherheit Das Gerät ist optional in der Ausführung mit SIL erhältlich und für den Einsatz in Sicherheits- einrichtungen nach IEC 61508 bis SIL 2 (SC 3) einsetzbar. -
Seite 7: Elektrischer Anschluss
RN42 Elektrischer Anschluss Endabstützung des Gerätes werden Endhalter (Typ "WEW 35/1" oder gleichwertig) auf der Hutschiene empfohlen. Bei der Installation mehrerer Geräte nebeneinander ist zu beachten, dass die maximale Seitenwandtemperatur von 85 °C (185 °F) nicht überschritten wird. Wenn dies nicht gewährleistet werden kann, Geräte auf Abstand montieren oder für ausreichende Küh-... -
Seite 8: Spezielle Anschlusshinweise
Elektrischer Anschluss RN42 VORSICHT Zerstörung von Teilen der Elektronik ‣ Gerät nicht unter Betriebsspannung installieren und verdrahten. HINWEIS Zerstörung oder Fehlfunktion von Teilen der Elektronik ‣ ESD - Elektrostatische Entladung. Klemmen und HART-Buchsen an der Front vor elekt- rostatischer Entladung schützen. -
Seite 9: Ausgangsdaten
RN42 Elektrischer Anschluss 6.3.3 Ausgangsdaten Ausgangssignalbereich (Unter- / Überlastbereich) 0 … 22 mA Funktionsbereich Ausgangssignal 0/4 … 20 mA Übertragungsverhalten 1:1 zum Eingangssignal Sprungantwort (10 … 90 %) ≤ 1 ms Bürde ≤ 500 Ω (für den Aktivbetrieb) übertragbare Kommunikationsprotokolle... -
Seite 10: Verdrahtung Auf Einen Blick
Elektrischer Anschluss RN42 Verdrahtung auf einen Blick 24..230V AC/DC 4.1 4.2 4.3 HART HART HART 1 . 1 1.1 1.2 1 . 2 4.1 4.2 4.3 24..230V AC/DC HART A0045153 3 Klemmenbelegung, links: Versorgung oben; rechts: Versorgung unten (Option) An den HART-Anschlussbuchsen können HART-Kommunikatoren angeschlossen wer-... -
Seite 11: Anzeige- Und Bedienelemente
RN42 Anzeige- und Bedienelemente Anschlusskontrolle Gerätezustand und -spezifikationen Hinweise Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? Entsprechen die Umgebungsbedingungen der Gerätespe- siehe ' T echnische Daten' zifikation (z.B. Umgebungstemperatur, Messbereich, usw.)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf Speisetrenner: U = 24 …... -
Seite 12: Einschalten Des Gerätes
Inbetriebnahme RN42 Inbetriebnahme Installationskontrolle Vergewissern, dass alle Montage- und Anschlusskontrollen durchgeführt wurden, bevor das Gerät in Betrieb genommen wird. HINWEIS ‣ Vor Inbetriebnahme die Übereinstimmung der Versorgungsspannung mit den Angaben auf dem Typenschild vergleichen. Ein Nichtbeachten kann zur Beschädigung des Gerätes durch falsche Versorgungsspannung führen. - Seite 16 *71514858* 71514858 www.addresses.endress.com...
