MONTAGE

Bevor Sie mit der Montage anfangen, lesen Sie
bitte die folgende Information und Instruktionen
sorgfältig durch:
• Wegen der vielen Merkmalen an dieser Heimfitn-
essstation, wird die Montage mehrere Stunden
dauern. Wenn Sie genügend Zeit erlauben und
sich entschließen die Arbeit erfreulich zu gestalten,
wird die Montage reibungslos verlaufen. Eventuell
wollen Sie die Montage der Heimfitnessstation
während ein paar Abenden durchführen.
• Für die Montage braucht man zwei Personen.
• Legen Sie alle Bestandteile der Heimfitnessstation
auf eine freie Fläche und entfernen Sie das Verpa-
ckungsmaterial. Werfen Sie das Verpackungs-
material nicht weg, bis die Montage ganz ausge-
führt ist.
• Die Montage wird in 4 Stufen aufgeteilt: (1) Rah-
men- (2) Armmontage- (3) Kabelmontage- (4)
und Sitzmontage. Die Teile sind für jede Stufe in
einzelne Beutel separat verpackt.
• Warten Sie mit dem Öffnen jedes Beutels bis Sie
bei der jeweiligen Montagestufe angelangt sind.
• Beim Aufbau der Heimfitnessstation, achten Sie
darauf, dass alle Teile zeichnungsgemäß orien-
tiert sind.
RAHMENMONTAGE

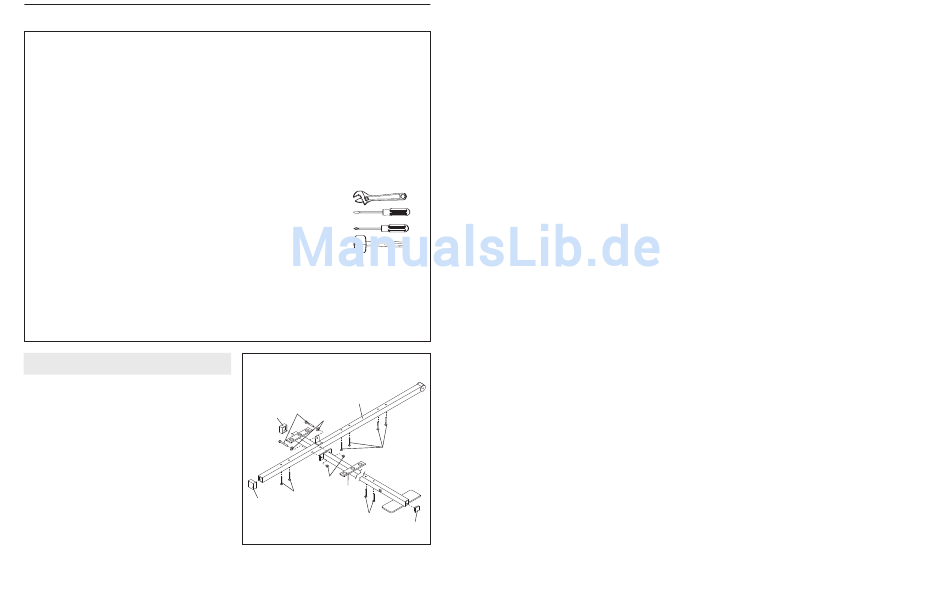

1. Bevor Sie mit der Montage anfangen, lesen Sie
die umrandete Information oben sorgfältig
durch.
Finden Sie den Teilebeutel, der mit der Aufschrift
"FRAME ASSEMBLY" gekennzeichnet ist und
öffnen sie diesen.
Drücken Sie zwei 2" quadratische Außenkappen
(51) auf den Stabilisator (5) an den gezeigten
Stellen. Drücken Sie eine 2" quadratische
Innenkappe (27) in das Ende der Basis (4).
Führen Sie sechs 5/16" x 2 1/2" Einsteckbolzen (1)
von unten nach oben durch den Stabilisator (5).
Führen Sie zwei 5/16" x 2 1/2" Einsteckbolzen von
unten nach oben durch die Basis (4).
Befestigen Sie die Basis (4) mit zwei 5/16" x 2 3/4" Bolzen (11), zwei 5/16" Unterlegscheiben (8) und zwei
5/16" Verschlussmuttern (3) am Stabilisator (5). Ziehen Sie die Verschlussmuttern noch nicht fest.
• Ziehen Sie alle Teile während der Montage fest, es
sei denn, andere Anweisungen werden gegeben.
• Zur Identifizierung der kleinen Teile bei der
Montage, benutzen Sie bitte das DIAGRAMM
FÜR DIE IDENTIFIZIERUNG DER TEILE, das in
der Mitte der Anleitung zu finden ist.
Anmerkung: Einige kleine Teile wurden möglicher-
weise zur Erleichterung des Transportes schon
angebracht. Sollten Sie ein Teil nicht sofort fin-
den, überprüfen Sie bitte, ob es nicht schon an
einem anderen Teil befestigt worden ist.
Folgende (nicht enthaltene) Werkzeuge werden
für die Montage benötigt:
• zwei verstellbare Schlüssel
• ein Schraubenzieher
• ein Kreuzschraubenzieher
• ein Gummihammer
• Schmiermittel oder Vaseline oder eine kleine
Menge Seifenwasser werden auch benötigt.
Um sich die Montage zu erleichtern, hält man
bestens folgende Werkzeuge bereit: einen
Gabelschlüsselsatz oder Ringgabelschlüsselsatz
oder einen Rätschenschlüsselsatz.
1
5
11
51
8
1
3
4
1
51
1
5
27
