Weider WEEVSY39120 Bedienungsanleitung Seite 12

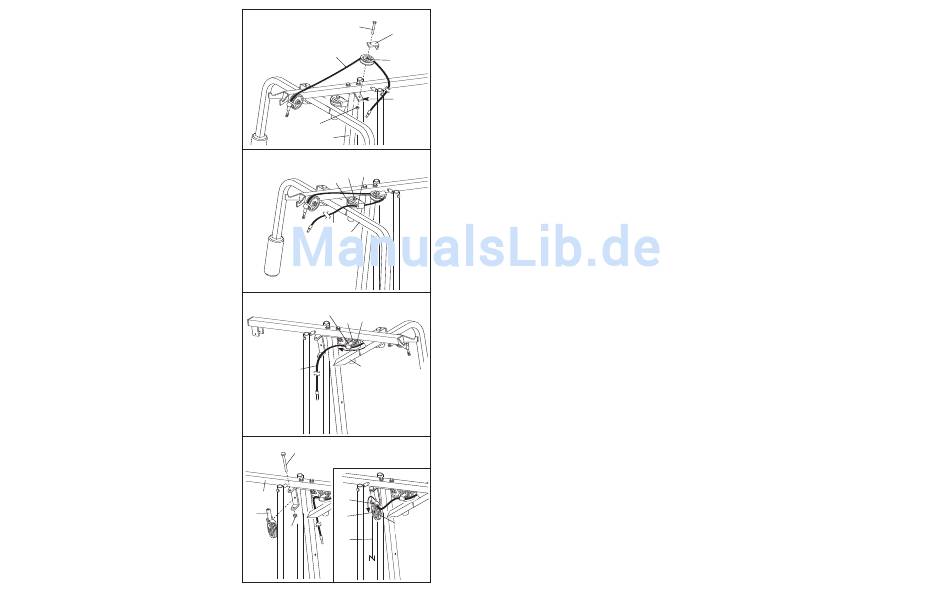

18. Führen Sie das obere Kabel (58) um eine "V"-Rolle
(50). Befestigen Sie die V-Rolle und eine lange
Kabelführung (31) mit einem 3/8" x 2 1/2" Bolzen
(86) und einer 3/8" Mylon-Verschlussmutter (21) an
der angezeigten Klammer des vorderen Pfostens
(42). Achten Sie darauf, dass die lange
Kabelführung so orientiert ist, dass sie das
Kabel zurückhält.
19. Führen Sie das obere Kabel (58) um die V-Rolle
(50) am linken Arm (47). Achten Sie darauf, dass
das Kabel in der Rille der Rolle verläuft und
dass die lange Kabelführung (31) so orientiert
ist, dass sie das Kabel zurückhält. Ziehen Sie
den 3/8" x 2 1/2" Bolzen (86) und die 3/8" Nylon-
Verschlussmutter (nicht abgebildet) an.
20. Führen Sie das obere Kabel (58) um die "V"-Rolle
(50) am rechten Arm (48). Achten Sie darauf,
dass das Kabel in der Rille der "V"-Rolle ver-
läuft und, dass die lange Kabelführung (31) so
orientiert ist, dass sie das Kabel zurückhält.
Ziehen Sie den 3/8" x 2 1/2" Bolzen (86) und die
3/8" Verschlussmutter (nicht abgebildet) an.
21. Befestigen Sie die Rollenklammer (20) mit dem
5/16" x 5" Bolzen (68) und einer 5/16" Nylon-
Verschlussmutter (3) am oberen Rahmen (55).
Ziehen Sie die Nylon-Verschlussmutter nicht zu
fest an. Die Rollenklammer muss sich frei bewe-
gen können.
Beziehen Sie sich auf die Nebenzeichnung. Führen
Sie das obere Kabel (58) um die 3 1/2" Rolle (15),
die sich an der Rollenklammer (20) befindet. Ziehen
Sie den 3/8" x 2" Bolzen (12) und eine 3/8"
Verschlussmutter (nicht abgebildet) an. Achten Sie
darauf, dass das Kabel in der Rille der Rolle ver-
läuft und, dass die lange Kabelführung (66) so
ausgerichtet ist, dass sie das Kabel zurückhält.
18
86
31
58
50
Klammer
21
42
19
31
86
50
58
47
20
31
50
86
48
58
21
68
55
66
20
12
15
3
58
12
