Weider WEEVSY39120 Bedienungsanleitung Seite 20

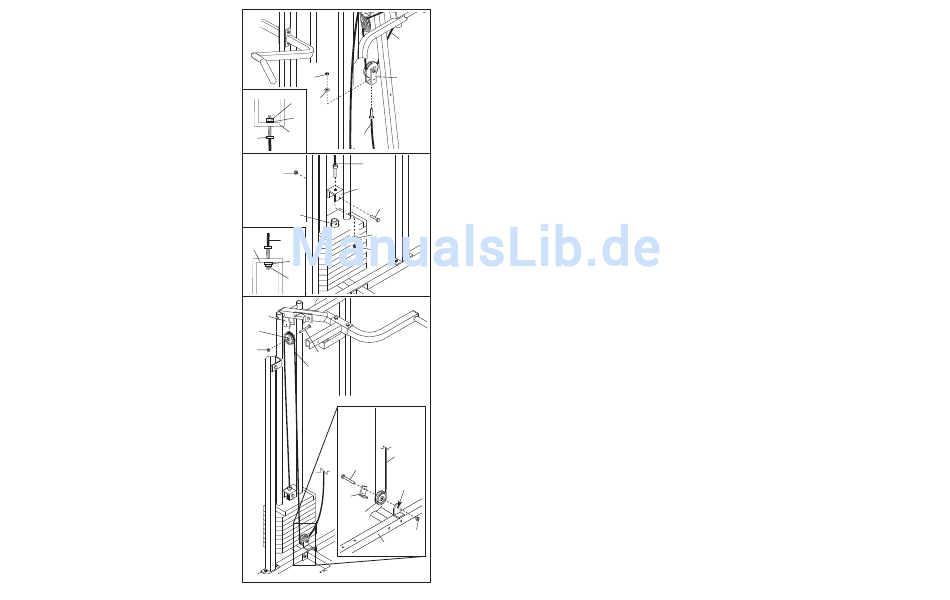

29. Befestigen Sie das Ende des niederen Kabels (23)
mit einer 1/4" Nylon-Verschlussmutter (2) und einer
1/4" Unterlegscheibe (10) an der langen "U"-
Klammer (57). Ziehen Sie die Verschlussmutter
(2) noch nicht ganz fest an. Sie sollte nur so auf
das Ende des Kabels aufgedreht werden, dass
das Gewinde ganz wenig hinter der Verschluss-
mutter hervorschaut, wie in der Nebenzeich-
nung angedeutet.
Sie müssen eventuell das obere Gewicht (nicht
gezeigt) auf dem oberen Kabel hoch heben,
damit das kabel schlaff genug ist, um das unte-
re Kabel (23) an der langen U-Klammer (57) zu
befestigen.
30. Suchen Sie das Militär-Druck-Kabel (72).
Befestigen Sie das Militär-Druck-Kabel mit einer
1/4" Nylon-Verschlussmutter (2) und einer 1/4"
Unterlegscheibe (10) an der anderen kleinen U-
Klammer (71). Ziehen Sie die Verschlussmutter
noch nicht ganz fest an. Sie sollte nur ein paar
Umdrehungen um das Ende des Kabels geführt
sein, wie in der Nebenzeichnung gezeigt.
Befestigen Sie die kleine U-Klammer (71) mit einem
5/16" x 1 3/4" Bolzen (24) und einer 5/16" Nylon-
Verschlussmutter (3) am angezeigten Gewichtsrohr
(63).
31. Führen Sie das Militär-Druck-Kabel (72) um eine 3
1/2" Rolle (15). Befestigen Sie die Rolle mit einem
3/8" x 2" Bolzen (12) und einer 3/8" Nylon-
Verschlussmutter (21) am oberen Rahmen (55).
Beziehen Sie sich auf die Nebenzeichnung.
Wickeln Sie das Militär-Druck-Kabel (72) um eine 3
1/2" Rolle (15). Befestigen Sie die Rolle und eine
Kabelführung (66) an der Klammer am Stabilisator
(5) mit einem 3/8" x 2" Bolzen (12) und einer 3/8"
Nylon-Verschlussmutter (21). Achten Sie darauf,
dass die Kabelklammer so gedreht ist, um das
Kabel richtig zu halten.
29
58
2
57
2
10
10
57
23 23
30
72
3
71
24
63
10
72
71
2
10
2
31
55
15
21
12
72
72
12
Klammer
66
15
5
15
21
