MONTAGE
Erleichtern Sie sich die Arbeit!
Diese Anleitung ist dazu vorgesehen, jedem
Leser es zu ermöglichen dieses Produkt erfolg-
reich aufzubauen. Jedoch gehören zu dieser
hochentwickelten Einrichtung viele kleine Teile.
Man braucht Zeit, um das Gerät zu montieren.
Wenn man sich etwas Zeit nimmt und bei guter
Laune bleibt, dann ist die Montage recht einfach.
Before beginning assembly, carefully read the
following information and instructions:
• Für die Montage braucht man zwei Personen.
• Plazieren Sie alle Einzelteile in einem freien
Raum und entfernen Sie alle Verpackungsteile.
Werfen Sie die Verpackung erst weg, wenn das
Gerät vollständig zusammengesetzt ist, weg.
• Zur Identifizierung der kleinen Teile bei der
Montage, beziehen Sie sich auf das DIAGRAMM
FÜR DIE IDENTIFIZIERUNG DER TEILE.
Anmerkung: Einige kleine Teile wurden mögli-
cherweise zur Erleichterung des Transportes
schon angebracht. Sollten Sie ein Teil nicht sofort
1.

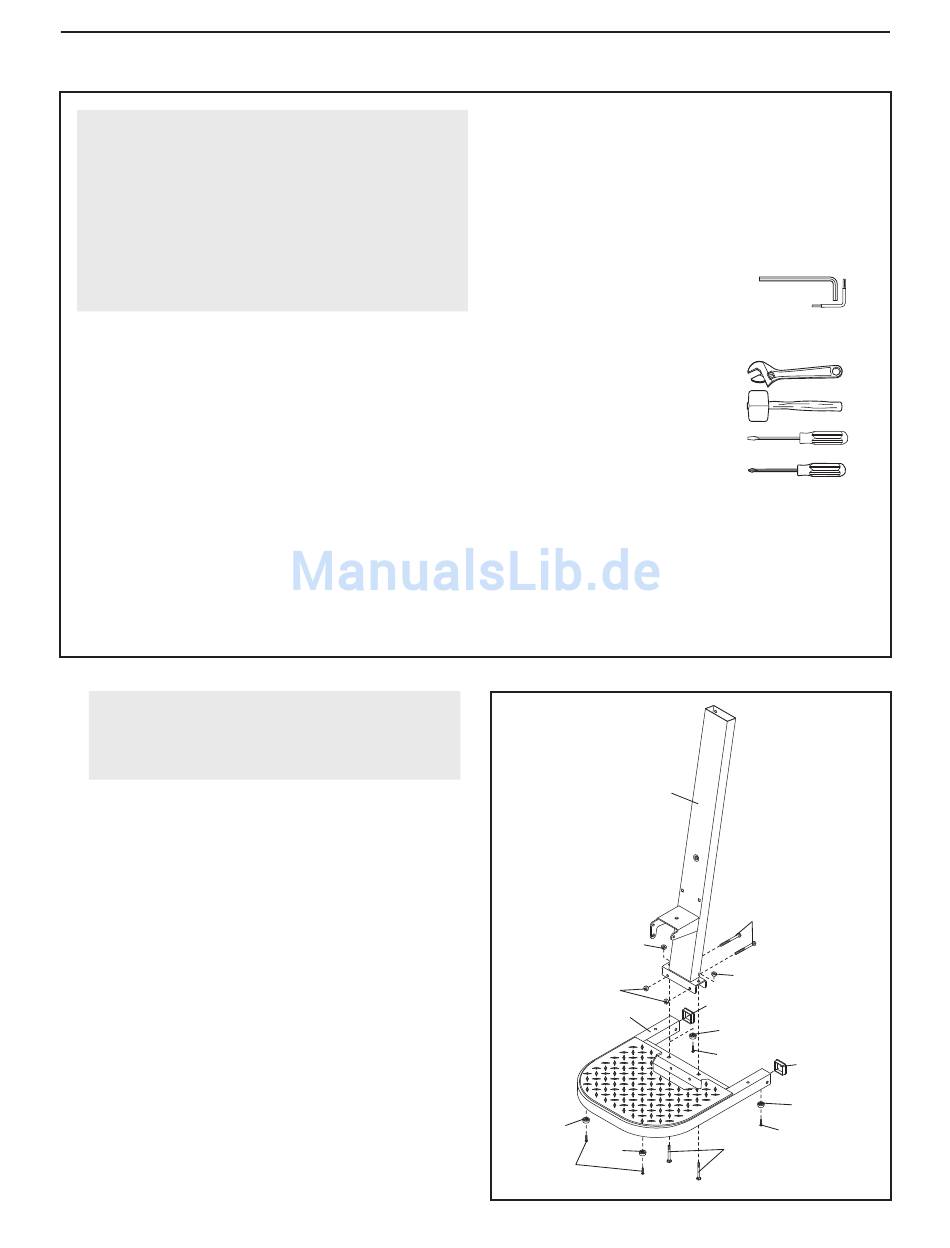

Bevor Sie mit der Montage beginnen, lesen
Sie die umrandete Information oben sorg-
fältig durch.
Drücken Sie zwei 50mm quadratische Innenkappen
(98) in die Basis (1).
Befestigen Sie zwei Plastikfüße (53) und zwei
große Plastikfüße (102) an die Basis (1) mit vier
M4 x 16mm Schrauben (62).
Befestigen Sie die Säule (3) an die Basis (1) mit
zwei M10 x 66mm Einsteckbolzen (83), zwei M10
x 72mm Bolzen (64) und vier M10 Nylon-
Verschlussmuttern (76), wie gezeigt. Anmerkung:
Dieser Vorgang ist leichter durchzuführen
wenn die Säule und Basis auf die Seite gekippt
sind.
finden, überprüfen Sie bitte, ob es nicht schon an
einem anderen Teil befestigt worden ist.
• Wenn nicht anders angewiesen, dann ziehen Sie
alle Teile bei der Montage fest an.
• Bei der Montage, achten Sie darauf, dass alle
Teile Zeichnungsgemäß ausgerichtet sind.
Zur Montage braucht man den beigefügten
Inbussschlüssel und werden folgende
Werkzeuge (nicht inbegriffen) gebraucht:
• zwei verstellbare Schlüsseln
• einen Gummihammer
• einen Schraubenzieher
• einen Kreuzschraubenzieher
• Schmiermittel, z.B. Öl oder Vaseline, und
Seifenwasser.
Um die Montage zu erleichtern, hält man bestens
folgende Werkzeuge bereit: einen Steckschlüssel-
satz, einen Gabelschlüssel- oder Ringgabelschlüs-
selsatz oder einen Rätschenschlüsselsatz.
1
76
76
1
53
53
62
5
3
64
76
98
102
62
98
102
62
83
