KABELDIAGRAMME

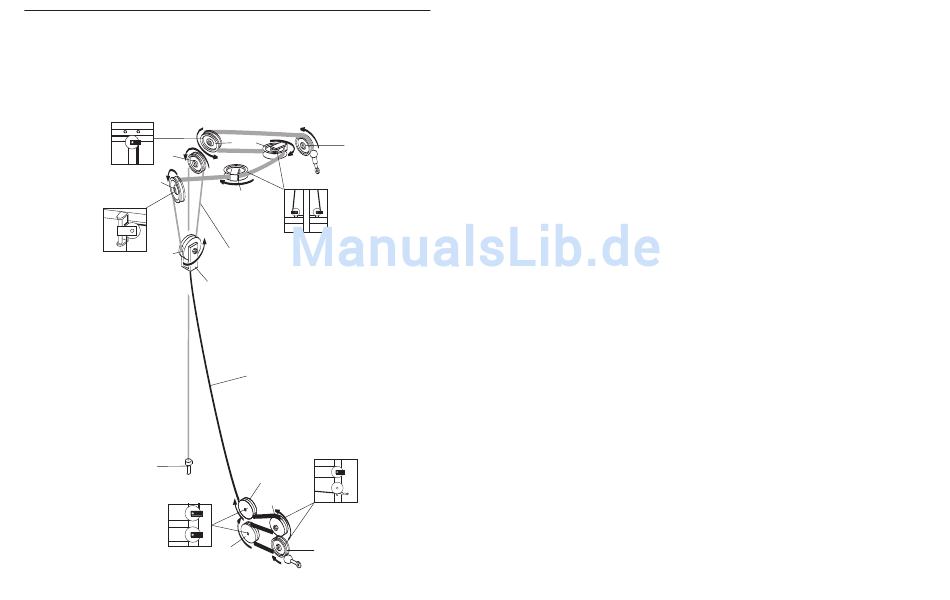

Die Kabeldiagramme auf diese Seiten geben die richtige Kabellegung des oberen Kabels (58), des niederen
Kabels (23), des Militär-Druck-Kabels (72) und des Bein-Druck-Kabels (78) an. Benutzen Sie diese Diagramme,
um sich zu vergewissern, dass die vier Kabel und die Kabelklammern richtig installiert worden sind. Wenn die
Kabel falsch verlegt worden sind, wird die Heimfitnessstation nicht richtig funktionieren und kann möglicherweise
beschädigt werden. Die Nebenzeichnungen geben die richtigen Positionen für die Kabelklammern an. Die
Kabelklammern müssen so orientiert sein, dass sie ein Herabrutschen der Kabel von den Rollen verhindern.
Achten Sie darauf, dass die Kabelklappen die Kabel nicht berühren oder etwa behindern.
Oberes Kabel (58)
und niederes
2
3
Kabel(23)
1—Obere Rolle
7
5
4
BLICK VON OBEN
Oberes Kabel (58)
6
5—Lange U-Klammer
Niederes Kabel (23)
Vorderer Gewichtsstapel—8
4
3
1—Niedere Rolle
2
25
