Weider WEEVSY39120 Bedienungsanleitung Seite 22

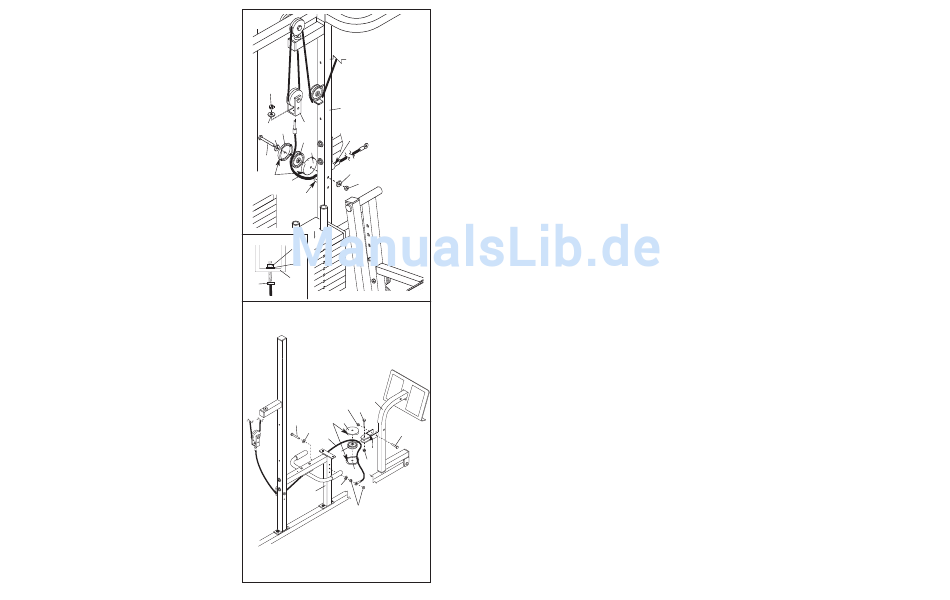

35. Finden Sie das Bein-Druck-Kabel (78). Befestigen
Sie das Ende des Bein-Druck-Kabels mit einer 1/4"
Nylon-Verschlussmutter (2) und einer 1/4" Unterleg-
scheibe (10) an der langen U-Klammer (57).
Ziehen Sie die Nylon-Verschlussmutter noch
nicht ganz fest. Sie sollte nur ein paar
Umdrehungen um das Ende des Kabels geführt
sein, wie in der Nebenzeichnung gezeigt.
Wickeln Sie das Bein-Druck-Kabel (78) um eine 3
1/2" Rolle (15). Befestigen Sie die Rolle und ein
Paar Rollendeckungen (77) mit dem 3/8" x 3 3/4"
Bolzen (88), zwei 3/8" Unterlegscheiben (9) und
einer 3/8" Nylon-Kontermutter (99) am Bein-Druck-
Pfosten (56). Achten Sie darauf, dass sich das
Kabel und die Rolle reibungslos bewegen und,
dass sich das Kabel zwischen der Rolle und
dem geschweißten Stange befindet. Die Kugel
am Kabel muss sich auf der gezeigten Seite der
Rolle befinden. Achten Sie darauf, dass sich die
großen Laschen an den Rollendeckungen in der
gezeigten Position befinden.
36. Befestigen Sie die Druck-Klammer (94) mit einem
3/8" x 3" Bolzen (100) und einer 3/8" Nylon-
Kontermutter (99) am Bein-Druck-Arm (96).
Führen Sie das Bein-Druck-Kabel (78) um eine 3
1/2" Rolle (15). Befestigen Sie die Rolle und ein
Paar Rollendeckungen (77) mit dem 3/8" x 2"
Bolzen (12) und einer 3/8" Nylon-Kontermutter (99)
an der Druck-Klammer (94). Achten Sie darauf,
dass sich die kleinen Laschen an den
Rollendeckungen in der gezeigten Position
befinden.
Schieben Sie eine 5/16" Unterlegscheibe (8) auf
einen 5/16" x 2 3/4" Bolzen (11). Führen Sie den
Bolzen von der angegebenen Seite her durch das
mittlere Loch des Bein-Druck-Sitzrahmens (79).
(Anmerkung: Die drei Löcher sind zum Einstellen
der Kabel vorgesehen.) Ziehen Sie eine 5/16"
Unterlegscheibe (8) und eine 5/16" Nylon-
Kontermutter (93) am Bolzen fest. Schieben Sie
das Ende des Bein-Druck-Kabels (78) auf das Ende
des Bolzens. Drehen Sie noch eine 5/16" Nylon-
Kontermutter auf den Bolzen. Ziehen Sie die zwei-
te Kontermutter noch nicht fest an. Zwischen
den zwei Kontermuttern muss genug Raum
sein, dass das Kabelende sich frei drehen kann.
35
2
56
10 57
77
9 Kugel
15
77
88
9
Große
78
Lasche 99
Gesch-
weißte
Stange
2
10
57
78
36
96
99
12
Kleine
Lasche
77
11
8
78
94
15
99
77
8
79
93
17
100
