MONTAGE
Um die Montage zu erleichtern, lesen Sie die fol-
genden Information und Anweisungen
sorgfältig:
• Man braucht zwei Leute zur Montage.
• Wegen dem Gewicht und der Größe, montieren
Sie die Kraftstation an dem Ort wo dieser
gebraucht wird. Sorgen Sie dafür, dass sich
genug Freiraum um das Gerät befindet, sodass
Sie um die Kraftstation herumgehen
können.
• Geben Sie alle Teile an einen dafür freigemachten
Ort. Werfen Sie keine Packungsmaterialien weg,
bevor die Montage vollendet ist.
• Verwenden Sie zur Identifizierung der kleinen
Teile die DIAGRAMME FÜR DIE IDENTI-
FIZIERUNG DER TEILE auf Seiten 5 und 6.

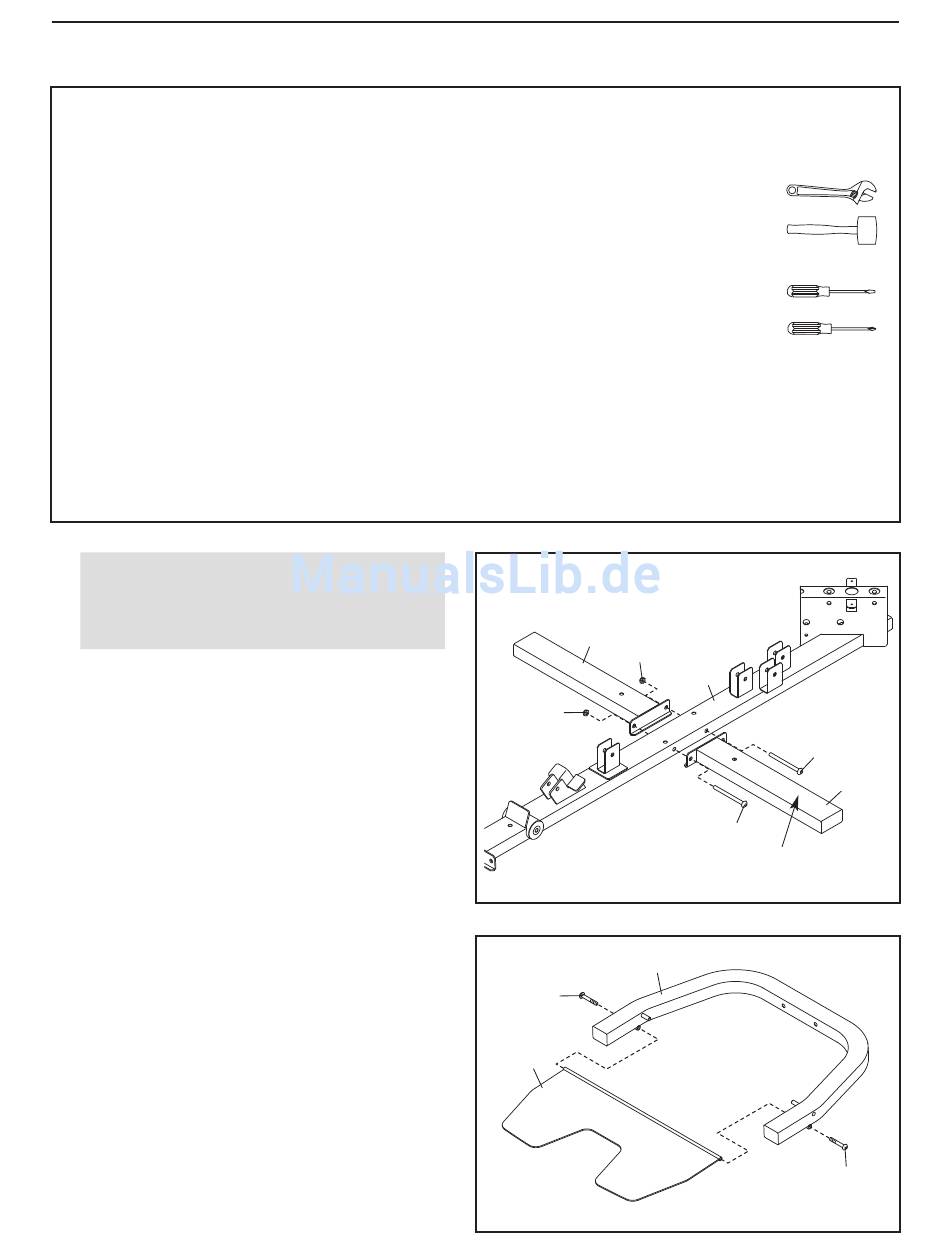

1.
Um die Montage zu vereinfachen, lesen
Sie die Montagetipps in der oberen
Box.
Richten Sie die Basis (1) und den
Seitenstabilisatoren (2) wie abgebildet aus.
Bringen Sie die Seitenstabilisatoren (2) mit zwei
M10 x 95mm Bolzen (78) und zwei M10 selbst-
sichernde Muttern (74) an die Basis (1) an.
Ziehen Sie die selbstsichernde Muttern noch
nicht fest.
2. Richten Sie den U-Stabilisator (3) und die
Fußplatte (4) wie abgebildet aus. Vergewissern
Sie sich, dass die strukturierte Seite der
Fußplatte nach oben gerichtet ist.
Bringen Sie die Fußplatte (4) mit zwei M8 x
65mm Linsenschrauben (82) an den U-
Stabilisator (3) an. Überziehen Sie die
Schrauben nicht. Die Fußplatte muss leicht
drehbar sein.
• Zur Montage braucht man die folgenden (nicht im
Lieferumfang enthaltenen) Werkzeuge:
Ein verstellbarer
Schraubenschlüssel
Einen Kreuzschlitzschraubendreher
Ein Satz metrischer
Sechskantschlüssel
Sprengringzange
Die Montage wird erleichtert, wenn man ein Set
Steckschlüssel, ein Set Gabelschlüssel oder
Ringschlüssel oder ein Set von
Ratschenschlüsseln zur Verfügung hat.
1
2
74
74
2
3
82
4
7
1
78
2
78
Warnungs
Aufkleber
82
