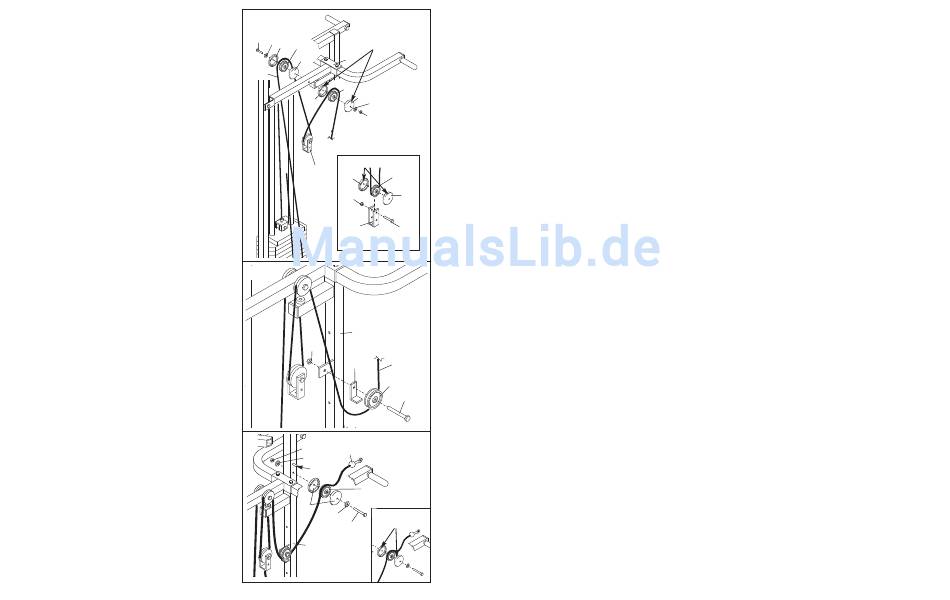

32. Wickeln Sie das Militär-Druck-Kabel (72) um eine 3
1/2" Rolle (15). Befestigen Sie die Rolle und ein
Paar Rollendeckungen (77) mit der 3/8"
Unterlegscheibe (9) und dem 3/8" x 5 1/4" Bolzen
(101) am Dreharm (80). Achten Sie darauf, dass
sich die Unterlegscheibe und der Bolzen auf der
gezeigten Seite befinden und, dass sich die
großen Laschen an den Rollendeckungen oben
befinden. Befestigen Sie noch keine
Verschlussmutter.
Beziehen Sie sich auf die Nebenzeichnung.
Wickeln Sie das Militär-Druck-Kabel (72) um eine 3
1/2" Rolle (15). Befestigen Sie die Rolle und ein
Paar Rollendeckungen (77) mit einem 3/8" x 2"
Bolzen (12) und einer 3/8" Nylon-Verschlussmutter
(21) in das obere Loch in der langen U-Klammer
(57). Achten Sie darauf, dass sich die kleinen
Laschen an den Rollendeckungen in der gezeig-
ten Position befinden (beziehen Sie sich auf die
Nebenzeichnung).
Wickeln Sie das Militär-Druck-Kabel (72) um eine
andere 3 1/2" Rolle (15). Befestigen Sie die Rolle
und ein Paar Rollendeckungen (77) mit einer 1/4"
Unterlegscheibe (9) und einer 3/8" Nylon-
Verschlussmutter (21) am 3/8" x 5 1/4" Bolzen (101)
an der anderen Seite des Dreharms (80). Achten
Sie darauf, dass das Kabel so geführt ist wie
gezeigt. Achten Sie darauf, dass sich die großen
Laschen an den Rollendeckungen in der gezeig-
ten Position befinden (beziehen Sie sich auf die
Nebenzeichnung).
33. Wickeln Sie das Militär-Druck-Kabel (72) um eine 3
1/2" Rolle (15). Befestigen Sie die Rolle und eine
Kabelklappe (66) mit einem 3/8" x 2" Bolzen (12)
und einer 3/8" Nylon-Verschlussmutter (21) am
Bein-Druck-Pfosten (56).
34. Legen Sie das Militär-Druck-Kabel (72) über eine 3
1/2" Rolle (15). Befestigen Sie die Rolle und ein
Paar Rollendeckungen (77) mit einem 3/8" x 3 3/4"
Bolzen (88), zwei 3/8" Unterlegscheiben (9) und
einer 3/8" Nylon-Kontermutter (99) am Bein-Druck-
Pfosten (56). Achten Sie darauf, dass sich die
kleinen Laschen an den Rollendeckungen in der
gezeigten Position befinden (beziehen Sie sich
auf die Nebenzeichnung).
Achten Sie darauf, dass sich das Kabel (72) zwi-
schen der 3 1/2" Rolle (15) und dem Stift befin-
det. Achten Sie darauf, dass sich das Kabel und
die Rolle reibungslos bewegen.
32
101
9
77
Große Laschen
15
80
77
72
15
77
77
9
21
Kleine Laschen
57
15
77
21
12
57
33
56
21
72
66
15
34
99
72
9
Stift
15
77
9
Kleine Laschen
88
56
16
77
12
