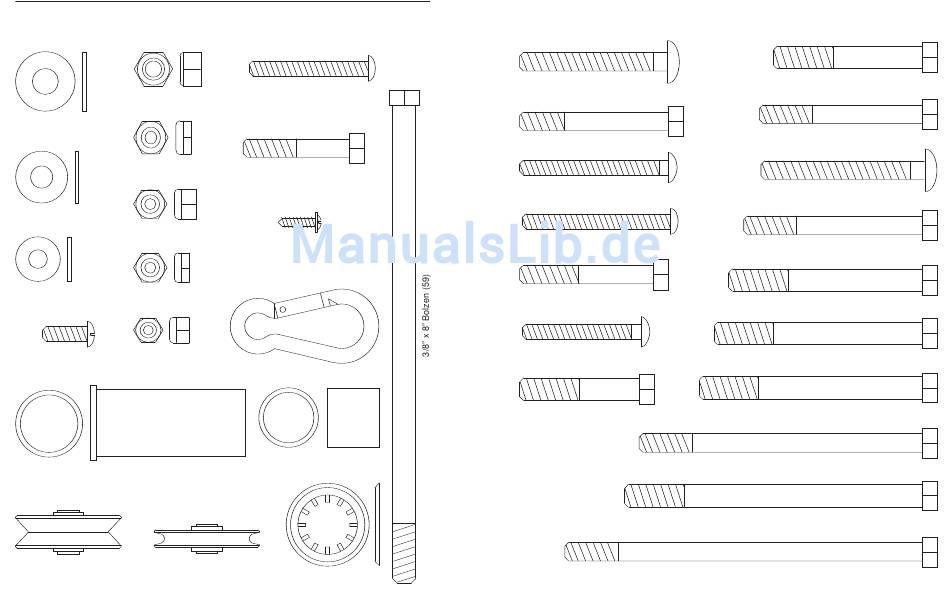

DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE—
Modell-Nr. WEEVSY39120
3/8" Nylon-
Verschlussmutter (21)
3/8" Unterlegscheibe (9)
3/8" Nylon-
Kontermutter (99)
5/16" Unterlegscheibe (8)
5/16" Nylon-
Verschlussmutter (3)
1/4" Unterlegscheibe (10)
5/16" Nylon-
Kontermutter (93)
1/4" Nylon-
1/4" x 3/4" Schraube (18)
Verschlussmutter (2)
1 1/8" x 2 1/2" Plastikbuchse (89)
V-Rolle (50) 3 1/2" Rolle (15)
(Not shown to scale) (Not shown to scale)
R1202A
1/4" x 2" Maschinenschraube (81)
5/16" x 1 3/4" Bolzen (24)
#8 x 1/2" selbstschneidende
Schraube (87)
Kabelklammer (53)
1" x 7/8" Plastikbuchse (90)
1" Spannringe (69)
5/16" x 2 1/2" Einsteckbolzen (1)
5/16" x 2 1/2" Bolzen (22)
1/4" x 2 1/2" Einsteckbolzen (92)
1/4" x 2 1/2" Schraube (43)
5/16" x 2 1/4" Bolzen (33)
11/4" x 2" Einsteckbolzen (38)
3/8" x 2" Bolzen (12)
3/8" x 2 1/2" Bolzen (86)
5/16" x 2 3/4" Bolzen (11)
5/16" x 2 3/4" Einsteckbolzen (14)
3/8" x 3" Bolzen (100)
3/8" x 3 1/4" Bolzen (67)
3/8" x 3 1/2" Bolzen (16)
3/8" x 3 3/4" Bolzen (88)
5/16" x 5" Bolzen (68)
3/8" x 5 1/4" Bolzen (101)
5/16" x 6" Bolzen (60)
