FEHLERSUCHE UND WARTUNG

DIE KABEL STRAFFZIEHEN
Gewobenes Kabel, wie das, das in Ihrer Heimfitnessstation verwendet wird, kann sich bei anfänglichem
Gebrauch etwas verdehnen. Sollten die Kabel schlaff sein, bevor Sie Widerstand spüren, dann müssen Sie die
Kabel straffen. Sollten Sie schlaffe Kabel spüren, wenn sie den vorderen Gewichtsstapel benutzen, dann müs-
sen sowohl das obere Kabel (58) wie auch das untere Kabel (23) gestrafft werden. Sollten Sie schlaffe Kabel
spüren, wenn Sie den hinteren Gewichtsstapel benutzen, dann müssen sowohl das Militär-Druck-Kabel (72) als
auch das Bein-Druck-Kabel (78) gestrafft werden.
Um die Kabel zu straffen, schieben Sie den Gewichtsschlüssel in die Mitte des Gewichtsstapels. Die Schlaffheit
kann dann auf verschiedene Arten beseitigt werden:

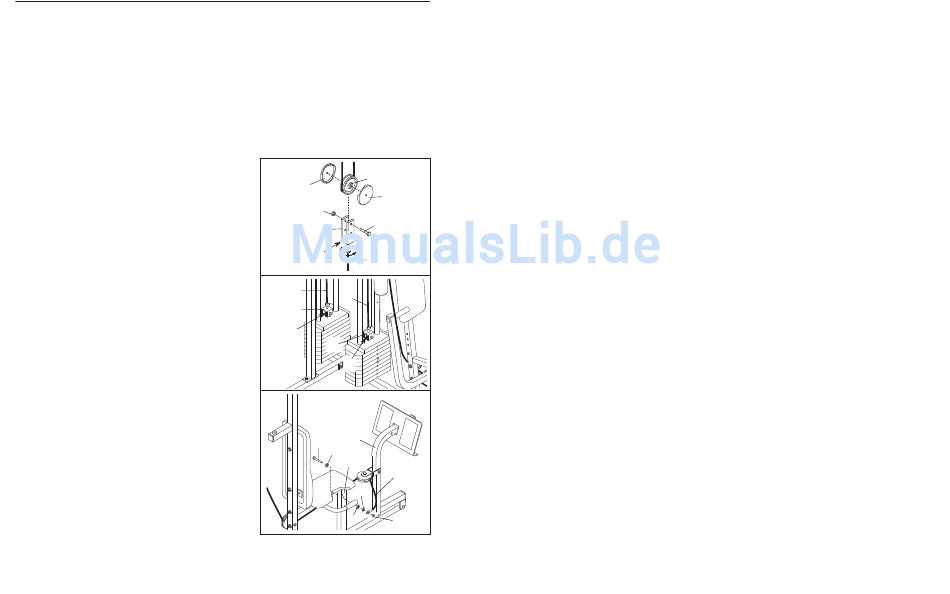

Siehe Abb. 1. Ziehen Sie die 1/4" Verschlussmutter (2) an,
die das Ende des niederen Kabels (23) mit der langen U-
Klammer (57) verbindet.
Das Bein-Druck-Kabel (78) kann man auf die gleiche Weise
straffen.
Siehe Abb. 1. Entfernen Sie die 3/8" Nylon-Verschlussmutter
(21) und den 3/8" x 2" Bolzen (12) von den Rollendeckungen
(77), der 3 1/2" Rolle (15), und der langen U-Klammer (57).
Befestigen Sie wieder die Rolle und Rollendeckungen im unte-
ren Loch in der langen U-Klammer. Achten Sie darauf, dass
die kleine Lasche auf der Rollendeckung nach oben weist
und, dass sich das Kabel und die Rolle reibungslos laufen.
Die andere lange U-Klammer (57) kann auf die gleiche Weise
eingestellt werden.
Siehe Abb. 2. Ziehen Sie die 1/4" Verschlussmutter (2), die
das Ende des oberen Kabels (58) mit der kleinen U-Klammer
(71) verbindet, an.
Das Militär-Druck-Arm (72) kann auf die gleiche Weise
gestrafft werden.
Siehe Abb. 3. Sollte weiterhin, wenn man den Bein-Druck-
Arm benutzt, ein Kabel schlaff sein, dann muss das Ende des
Bein-Druck-Kabels (78) in das nächste Loch am Bein-Druck-
Sitzrahmen (79) verlegt werden. Enterfernen Sie den 5/16" x
2 3/4" Bolzen (11), die zwei 5/16" Unterlegscheiben (8), das
Ende des Kabels, und beide 5/16" Nylon-Kontermutter (93)
vom Bein-Druck-Sitzrahmen. Befestigen Sie wieder den
Bolzen, die Unterlegscheiben, das Ende des Kabels, und die
Nylon-Kontermutter in das nächste Loch im Bein-Druck-
Sitzrahmen.
Ziehen Sie die Kabel nicht zu straff an, da sonst das
oberste Gewicht vom Gewichtestapel hochgehoben wird.
Falls ein Kabel oft von den Rollen abrutscht, kann das Kabel eventuell verklemmt sein. Entfernen Sie
das Kabel und bringen Sie es wieder an.
Falls die Kabel ersetzt werden müssen, beziehen Sie sich auf BESTELLUNG VON ERSATZTEILEN auf der
Rückseite dieser Bedienungsanleitung.
1
15
77
77
21
12
57
2
23 or 78
2
72
58
71
2
71
2
3
96
11
8
79
78
93
8
93
24
