Weider WEEVSY39120 Bedienungsanleitung Seite 14

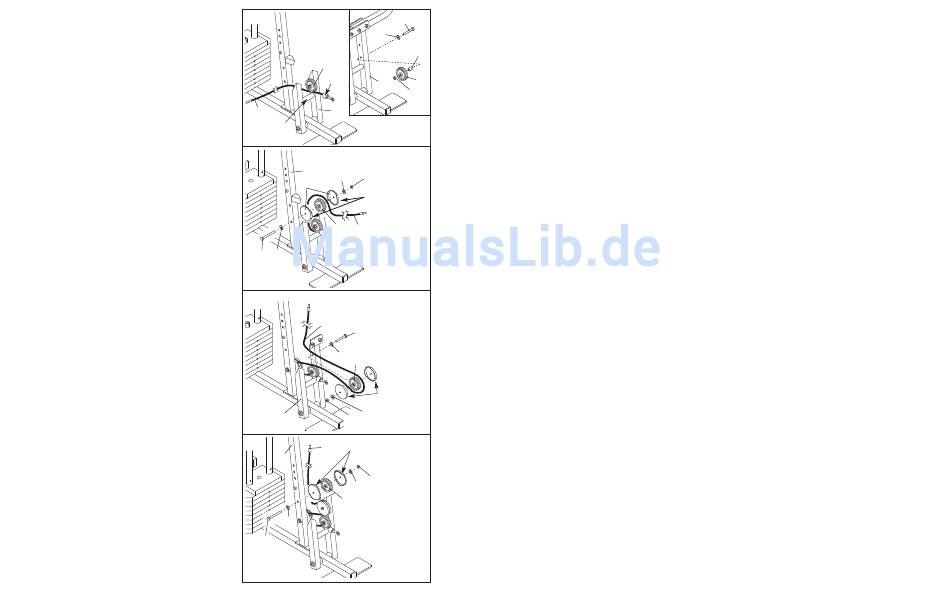

25. Befestigen Sie die Rolle und das 5/8" x 9/16"
Abstandsstück (7) mit einem 3/8" x 3 3/4" Bolzen
(88), einer 3/8" Unterlegscheibe (9) und einer 3/8"
Nylon- Verschlussmutter (21) am Druck-Rahmen
(17). Achten Sie darauf, dass die Teile so ausge-
richtet sind wie in der Zeichnung gezeigt.
Suchen Sie das niedere Kabel (23) und dem
Teilebeutel, der mit "LOW PULLEY" bezeichnet
ist, aus. Führen Sie das niedere Kabel unter der 3
1/2" niederen Rolle (76). Achten Sie darauf, dass
dass sich das mit dem Kugel versehene Ende
des Kabels auf der angezeigten Seite des
Druckrahmens zwischen der Rolle und der
Querstange befindet.
26. Führen Sie das niedere Kabel (23) um eine 3 1/2"
Rolle (15). Befestigen Sie die Rolle, einen Satz
Rollendeckungen (77) und zwei 3/8" Unterlegschei-
ben (9) mit einer 3/8" Nylon-Kontermutter (99) und
einem 3/8" x 3 3/4" Bolzen (88) in das untere Loch
im vorderen Pfosten (42). Achten Sie darauf, dass
die kleinen Laschen auf den Rollendeckungen
in der gezeigten Position sind.
27. Führen Sie das niedere Kabel (23) um eine 3 1/2"
Rolle (15). Befestigen Sie die Rolle und einen Satz
Rollendeckungen (77) mit zwei 3/8" Unterlegschei-
ben (9), einer 3/8" Nylon-Verschlussmutter (21) und
einem 3/8" x 3 1/2" Bolzen (16) in das obere Loch
im Druckrahmen (17). Achten Sie darauf, dass
sich die großen Laschen an den Rollendeck-
ungen in der gezeigten Position befinden.
28. Führen Sie das niedere Kabel (23) um noch eine 3
1/2" Rolle (15). Befestigen Sie die Rolle und einen
Satz Rollendeckungen (77) mit einem 3/8" Nylon-
Kontermutter (99), einem 3/8" x 3 3/4" Bolzen (88)
und zwei 3/8" Unterlegscheiben (9) in das obere
Loch im vorderen Pfosten (42). Achten Sie darauf,
dass sich die kleinen Laschen an den
Rollendeckungen in der gezeigten Position
befinden.
