MONTAGE

Erleichtern Sie sich die Arbeit!
Diese Anleitung ist dazu vorgesehen, jedem
Leser es zu ermöglichen dieses Produkt erfolg-
reich aufzubauen. Jedoch gehören zu dieser
hochentwickelten Einrichtung viele kleine Teile.
Man braucht Zeit, um das Gerät zu montieren.
Wenn man sich etwas Zeit nimmt und bei guter
Laune bleibt, dann ist die Montage recht einfach.
Bevor Sie mit der Montage beginnen, Lesen Sie
vor dem Aufbau alle Informationen und
Anweisungen sorgfältig durch:
• Für die Montage braucht man zwei Personen.
• Plazieren Sie alle Einzelteile in einem freien
Raum und entfernen Sie alle Verpackungsteile.
Werfen Sie die Verpackung erst weg, wenn das
Gerät vollständig zusammengesetzt ist, weg.
• Wenn nicht anders angewiesen, dann ziehen Sie
alle Teile bei der Montage fest an.

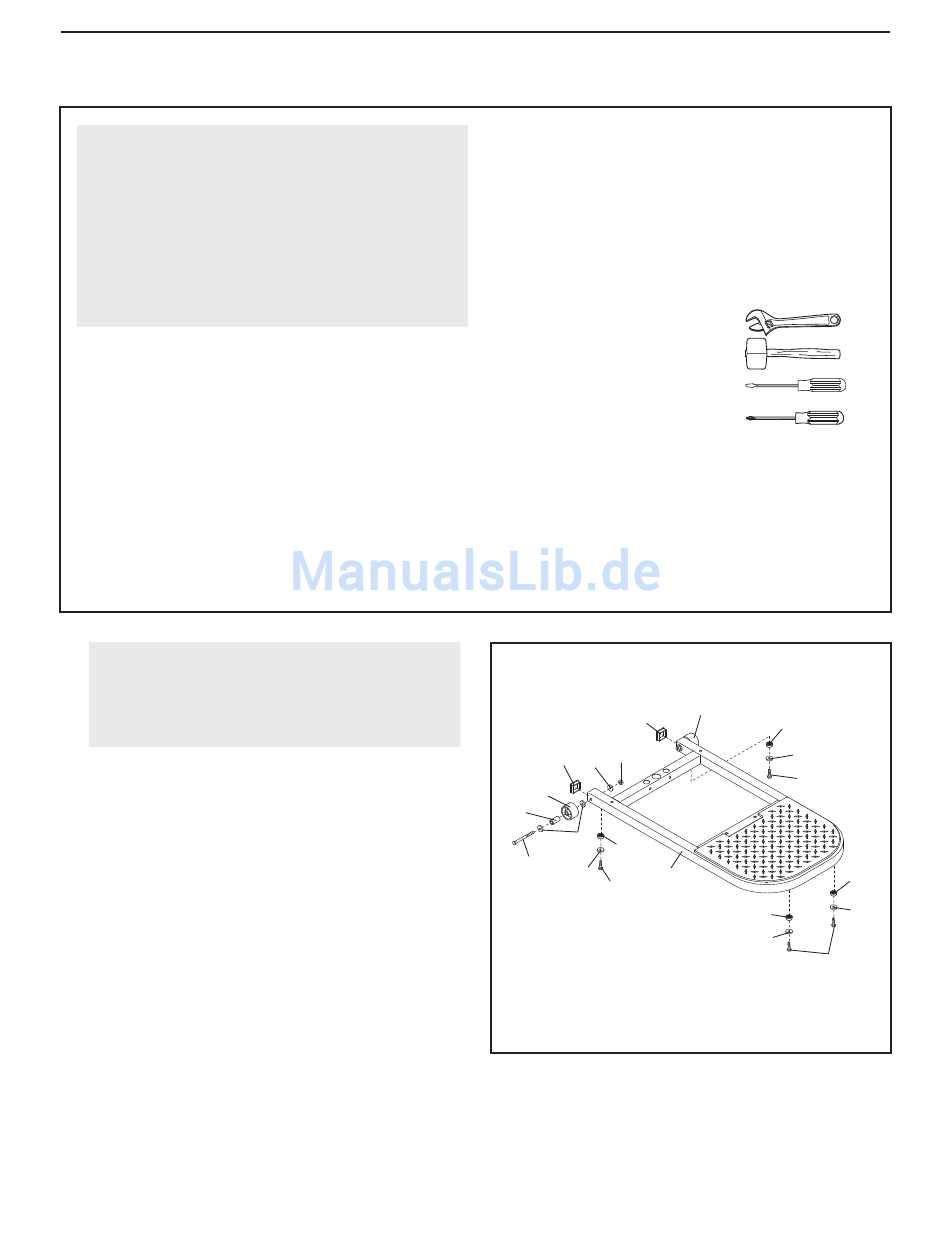

1.
Bevor Sie mit der Montage beginnen, lesen
Sie die umrandete Information oben sorg-
fältig durch. Diese kurze Einleitung spart
Ihnen mehr Zeit als die Lesezeit.
Drücken Sie zwei 45mm quadratische
Innenkappen (42) in die Ende der Basis (1).
Befestigen Sie vier Plastikfüße (53) an die Basis
(1) mit vier M4 x 25mm Schrauben (56) und vier
M4 Unterlegscheiben (92).
Befestigen Sie ein Rad (31) an die Außenseite
der Basis (1) mit einem M12 x 105mm Bolzen
(81), drei M12 Unterlegscheiben (62), einem
42mm Abstandsstück (93) und einer M12 Nylon-
Verschlussmutter (84). Ziehen Sie die Nylon-
Verschlussmuttern nicht zu fest an; das Rad
muss sich leicht drehen können.
Befestigen Sie das andere Rad (31) auf die
gleiche Weise.
• Bei der Montage, achten Sie darauf, dass alle
Teile Zeichnungsgemäß ausgerichtet sind.
• Um die kleinen Teile zu identifizieren, benutzen
Sie das TEILE-IDENTIFIZIERUNGSDIAGRAMM
in der Mitte der Bedienungsanleitung.
Für die Montage braucht man folgende
Werkzeuge (nicht inbegriffen) gebraucht:
• zwei verstellbare Schlüsseln
• einen Gummihammer
• einen Schraubenzieher
• einen Kreuzschraubenzieher
• Schmiermittel, z.B. Öl oder Vaseline, und
Seifenwasser.
Um die Montage zu erleichtern, hält man bestens
folgende Werkzeuge bereit: einen Steckschlüssel-
satz, einen Gabelschlüssel- oder Ringgabelschlüs-
selsatz oder einen Rätschenschlüsselsatz.
1
42
62 84
42
31
93
62
53
81
92
56
5
31
53
92
56
1
53
92
56
53
92
