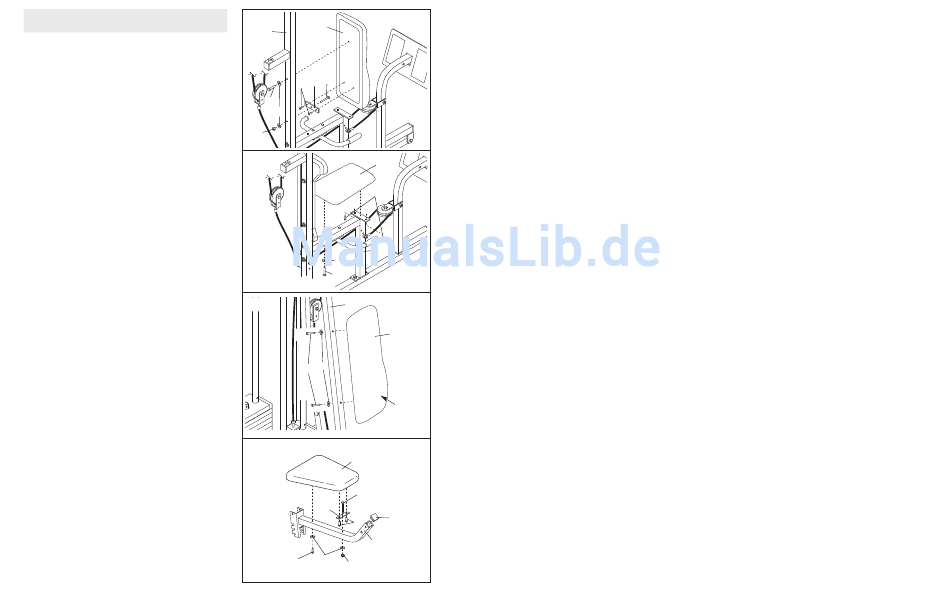

SITZMONTAGE
37. Finden Sie den Teilebeutel, der mit der
Aufschrift "SEAT ASSEMBLY" gekennzeichnet
ist und öffnen sie diesen.
Führen Sie einen 1/4" x 2 1/2" Einsteckbolzen (92)
durch das mittlere Loch der Sitzplatte (37).
Befestigen Sie die Sitzplatte mit zwei 1/4" x 3/4"
Schrauben (18) an der Bein-Druck-Rückenlehne
(85).
Führen Sie den 1/4" x 2 1/2" Einsteckbolzen (92)
durch das angezeigte Loch am Bein-Druck-Pfosten
(56). Ziehen Sie eine 1/4" Verschlussmutter (2) mit
einer 1/4" Unterlegscheibe (10) auf dem
Einsteckbolzen fest. Befestigen Sie das obere Teil
der Bein-Druck-Rückenlehne (85) mit einer 1/4" x 2
1/2" Schraube (43) und einer 1/4" Unterlegscheibe
(10) am Bein-Druck-Pfosten.
38. Befestigen Sie ein Ende des Sitzes (13) mit zwei
1/4" x 3/4" Schrauben (18) am Bein-Druck-
Sitzrahmen (79). Befestigen Sie das andere Ende
des Sitzes mit einer 1/4" Unterlegscheibe (10) und
einer 1/4" x 2 1/2" Schraube (43) am Bein-Druck-
Sitzrahmen.
39. Befestigen Sie die vordere Rückenlehne (41) mit
zwei 1/4" x 2 1/2" Schrauben (43) und zwei 1/4"
Unterlegscheiben (10) am vorderen Pfosten (42).
Anmerkung: Achten Sie darauf, dass die
Rückenlehne so ausgerichtet ist wie gezeigt.
40. Drücken Sie eine 1 1/2" quadratische Innenkappe
(32) in den vorderen Sitzrahmen (36).
Führen Sie einen 1/4" x 2" Einsteckbolzen (38)
durch das mittlere Loch der Sitzplatte (37).
Befestigen Sie die Sitzplatte mit zwei 1/4" x 3/4"
Schrauben (18) am Sitz (13).
Führen Sie den 1/4" x 2" Einsteckbolzen (38) durch
das angezeigte Loch im vorderen Sitzrahmen (36).
Ziehen Sie eine 1/4" Verschlussmutter (2) mit einer
1/4" Unterlegscheibe (10) am Einsteckbolzen fest.
Befestigen Sie das andere Ende des Sitzes (13) mit
einer 1/4" Unterlegscheibe (10) und einer 1/4" x 2"
Maschinenschraube (81) am vorderen Sitzrahmen
(36).
