Weider WEEVSY39120 Bedienungsanleitung Seite 13

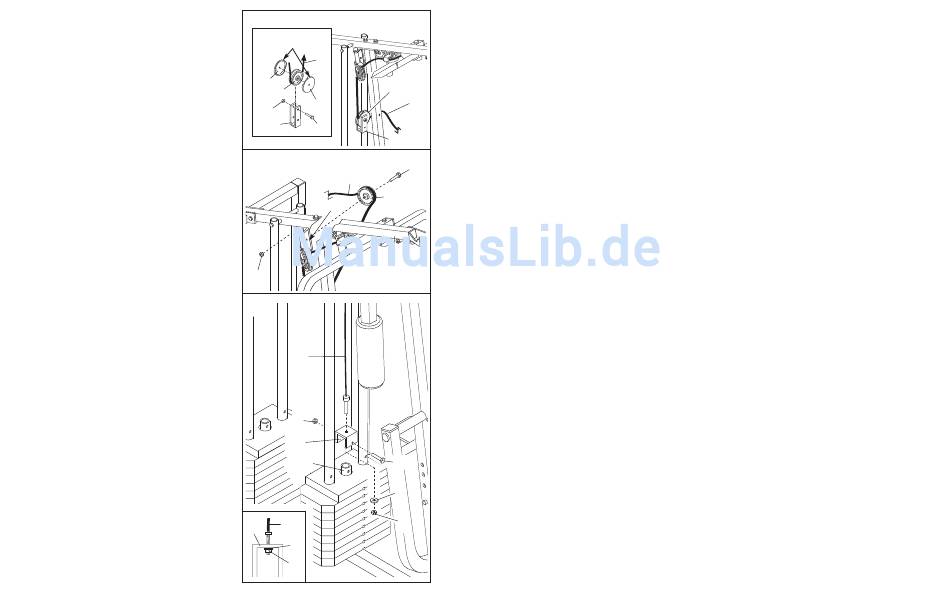

22. Beziehen Sie sich auf die Nebenzeichnung. Führen
Sie das obere Kabel (58) um eine 3 1/2" Rolle (15).
Befestigen Sie die Rolle und einen Satz Rollen-
deckungen (77) mit einem 3/8" x 2" Bolzen (12) und
einer 3/8" Nylon-Verschlussmutter (21) in das obere
Loch in einer langen U-Klammer (57). Anmerkung:
Dies könnte schon vormontiert sein. Achten Sie
darauf, dass die kleinen Laschen auf den
Rollendeckungen in der gezeigten Position sind
und, dass das Kabel und die Rolle reibungslos
laufen.
23. Führen Sie das obere Kabel (58) um eine 3 1/2"
Rolle (15). Befestigen Sie die Rolle mit einem 3/8" x
2" Bolzen (12) und einer 3/8" Nylon-Verschlussmut-
ter (21) an der Klammer des oberen Rahmens (55).
Achten Sie darauf, dass das Kabel in der Rille
der Rolle verläuft und, dass sich das Kabel und
die Rolle reibungslos bewegen.
24. Befestigen Sie das hohe Kabel (58) mit einer 1/4"
Nylon-Verschlussmutter (2) und einer 1/4" Unterleg-
scheibe (10) an einer kleinen U-Klammer (71). Ziehen
Sie die Nylon- Verschlussmutter noch nicht fest
an. Sie sollte nur ein paar Umdrehungen um das
Ende des Kabels geführt sein, wie in der
Nebenzeichnung gezeigt.
Befestigen Sie die kleine U-Klammer (71) mit einem
5/16" x 1 3/4" Bolzen (24) und einer 5/16" Nylon-
Verschlussmutter (3) am gezeigten Gewichtsrohr
(63).
22
Kleine Laschen
nach oben
58
77
15
15
77
21
57
12
57
23
58
15
Klammer
55
21
24
58
3
71
63 24
10
2
58
71
10
2
13
58
12
