Weider WEEVSY39120 Bedienungsanleitung Seite 11

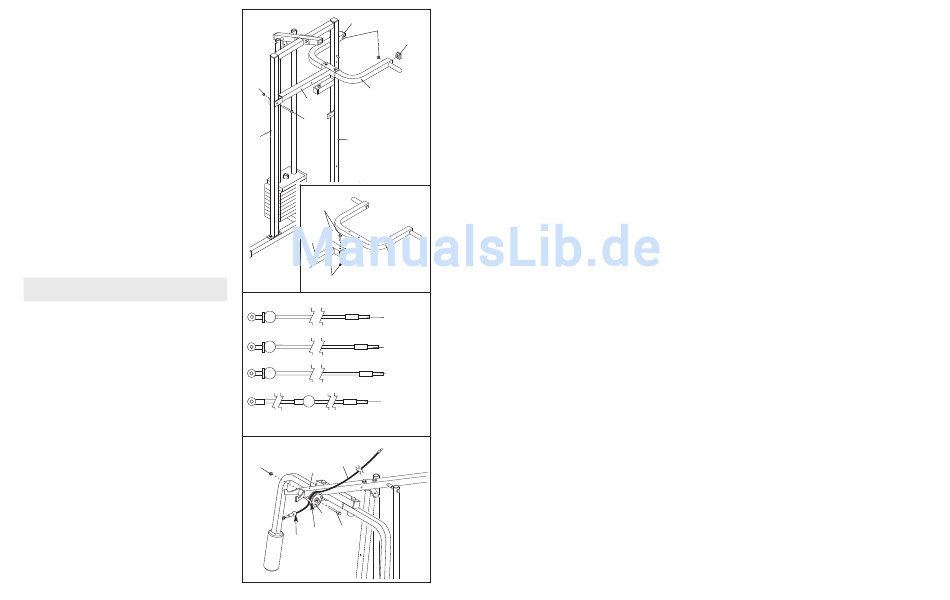

15. Beziehen Sie sich auf die Nebenzeichnung. Be-
festigen Sie den Militär-Druck-Arm (84) mit zwei
5/16" x 2 1/4" Bolzen (33) und zwei 5/16" Nylon-
Verschlussmuttern (3) am Dreharm (80).
Drücken Sie zwei 1 1/2" quadratische Innenkappen
(32) in das angezeigte Ende des Militär-Druck-Arms
(84). Drücken Sie zwei 1" runde Innenkappen (49)
in den Militär-Druck-Arm.
Befestigen Sie den Dreharm (80) mit einem 3/8" x 3
1/4" Bolzen (67) und einer 3/8" Nylon-Verschluss-
mutter (21) am hinteren Pfosten (74).
KABELMONTAGE
16. Finden Sie die Teilebeutel, die mit den Aufschrif-
ten "CABLE ASSEMBLY" und "PULLEYS"
gekennzeichnet sind und öffnen sie diesen.
Während der Montageschritten 16–36 sollten Sie
sich auf die KABELDIAGRAMME auf Seite 25–26
dieser Bedienungsanleitung beziehen, um die richti-
ge Kabelführung zu garantieren. Bevor Sie mit die-
ser Stufe anfangen, rollen Sie die vier Kabel ganz
aus. Identifizieren Sie die Kabel, indem Sie ihre
Längen und ihre Enden vergleichen. Die ungefähre
Kabellänge ist in der Zeichnung hinter der Bestell-
Nummer angegeben.
WICHTIG: Während Sie die Kabel einlegen, ach-
ten Sie darauf, die Bolzen und Muttern der
Rollen nicht zu fest anzuziehen; die Rollen müs-
sen sich frei bewegen können.
17. Suchen Sie das obere Kabel (58). Führen Sie das
obere Kabel um eine 3 1/2" Rolle (15). Befestigen
Sie die Rolle mit einem 3/8" x 3 3/4" Bolzen (88)
und einer 3/8" Verschlussmutter (21) am oberen
Rahmen (55). Achten Sie darauf, dass sich das
mit der Kugel versehene Ende des Kabels auf
der angezeigten Seite der Rolle befindet und,
dass das Kabel zwischen der Rolle und dem
Haken verläuft.
