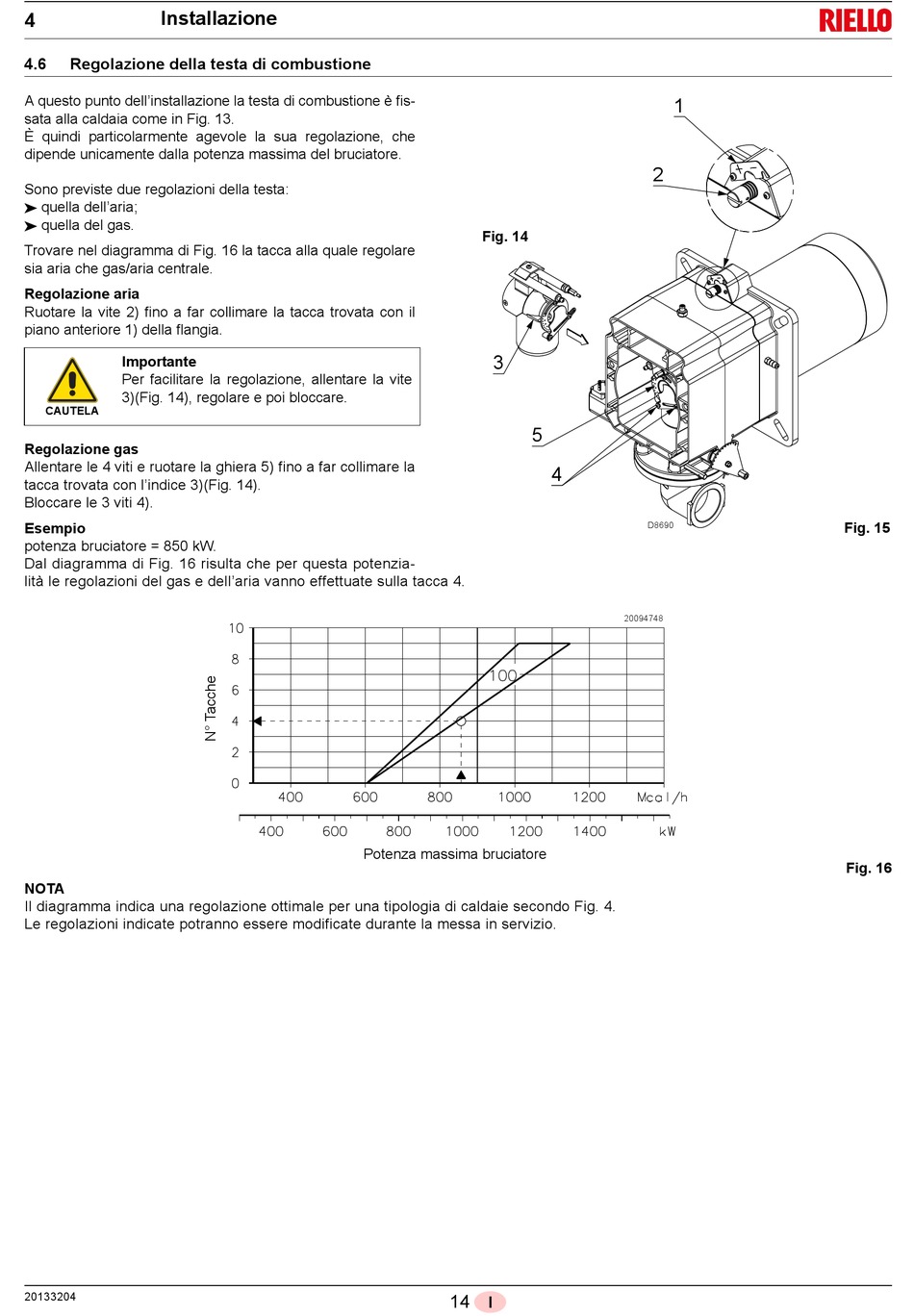

Regolazione della testa di combustione

A questo punto dell'installazione la testa di combustione è fis-
sata alla caldaia come in Fig. 13.
È quindi particolarmente agevole la sua regolazione, che
dipende unicamente dalla potenza massima del bruciatore.
Sono previste due regolazioni della testa:
quella dell'aria;

quella del gas.

Trovare nel diagramma di Fig. 16 la tacca alla quale regolare
sia aria che gas/aria centrale.
Regolazione aria
Ruotare la vite 2) fino a far collimare la tacca trovata con il
piano anteriore 1) della flangia.
Importante
Per facilitare la regolazione, allentare la vite
3)(Fig. 14), regolare e poi bloccare.
CAUTELA
Regolazione gas
Allentare le 4 viti e ruotare la ghiera 5) fino a far collimare la
tacca trovata con l'indice 3)(Fig. 14).
Bloccare le 3 viti 4).
Esempio
potenza bruciatore = 850 kW.
Dal diagramma di Fig. 16 risulta che per questa potenzia-
lità le regolazioni del gas e dell'aria vanno effettuate sulla tacca 4.
NOTA
Il diagramma indica una regolazione ottimale per una tipologia di caldaie secondo Fig. 4.
Le regolazioni indicate potranno essere modificate durante la messa in servizio.
