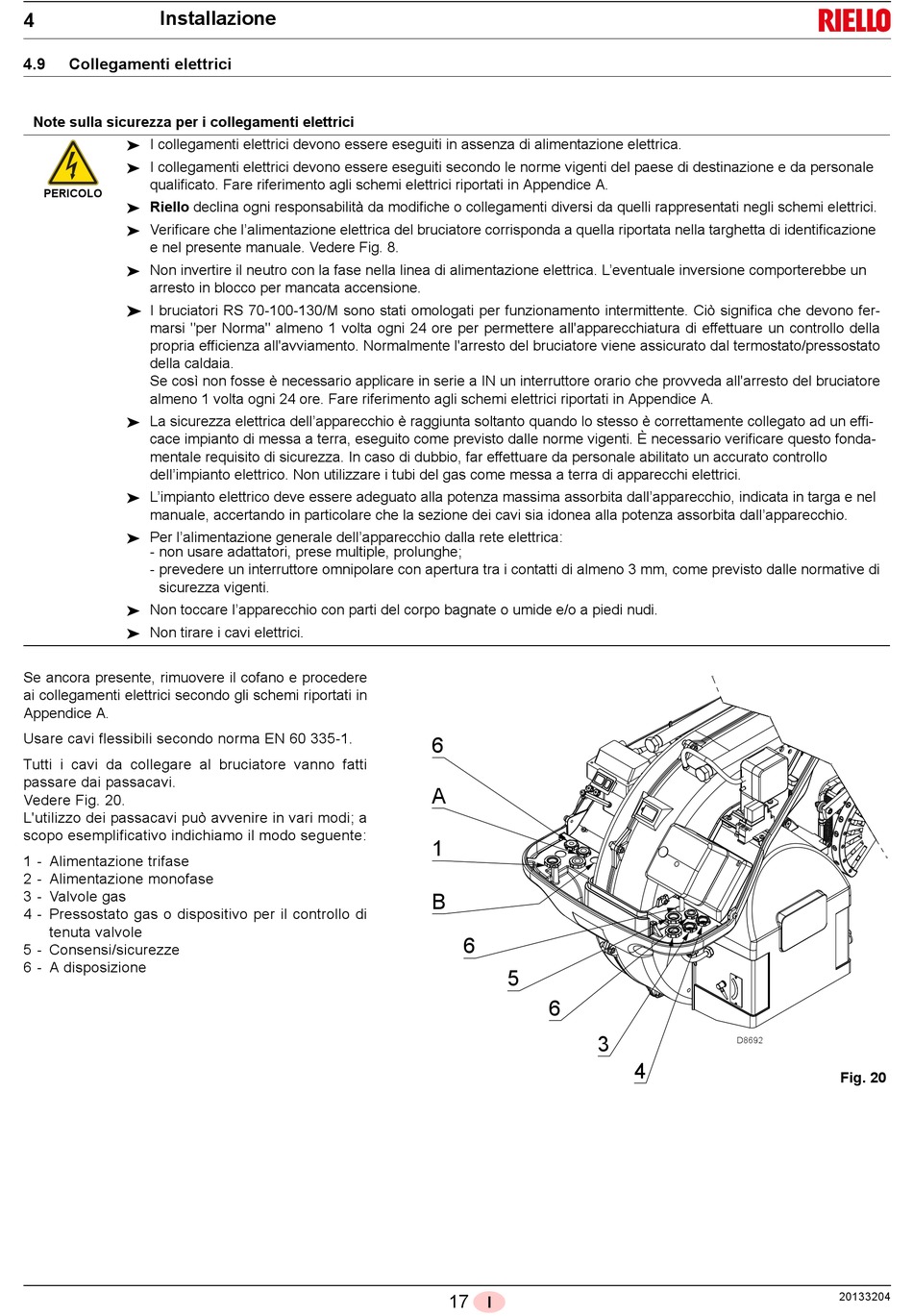

Collegamenti Elettrici - Riello RS 100/M TC FS1 Installations-, Bedienungs- Und Wartungsanleitung

Installazione
4
4.9

Collegamenti elettrici

Note sulla sicurezza per i collegamenti elettrici
I collegamenti elettrici devono essere eseguiti in assenza di alimentazione elettrica.

I collegamenti elettrici devono essere eseguiti secondo le norme vigenti del paese di destinazione e da personale

qualificato. Fare riferimento agli schemi elettrici riportati in Appendice A.
PERICOLO
Riello declina ogni responsabilità da modifiche o collegamenti diversi da quelli rappresentati negli schemi elettrici.

Verificare che l'alimentazione elettrica del bruciatore corrisponda a quella riportata nella targhetta di identificazione

e nel presente manuale. Vedere Fig. 8.
Non invertire il neutro con la fase nella linea di alimentazione elettrica. L'eventuale inversione comporterebbe un

arresto in blocco per mancata accensione.
 I bruciatori RS 70-100-130/M sono stati omologati per funzionamento intermittente. Ciò significa che devono fer-
marsi "per Norma" almeno 1 volta ogni 24 ore per permettere all'apparecchiatura di effettuare un controllo della
propria efficienza all'avviamento. Normalmente l'arresto del bruciatore viene assicurato dal termostato/pressostato
della caldaia.
Se così non fosse è necessario applicare in serie a IN un interruttore orario che provveda all'arresto del bruciatore
almeno 1 volta ogni 24 ore. Fare riferimento agli schemi elettrici riportati in Appendice A.
La sicurezza elettrica dell'apparecchio è raggiunta soltanto quando lo stesso è correttamente collegato ad un effi-

cace impianto di messa a terra, eseguito come previsto dalle norme vigenti. È necessario verificare questo fonda-
mentale requisito di sicurezza. In caso di dubbio, far effettuare da personale abilitato un accurato controllo
dell'impianto elettrico. Non utilizzare i tubi del gas come messa a terra di apparecchi elettrici.
L'impianto elettrico deve essere adeguato alla potenza massima assorbita dall'apparecchio, indicata in targa e nel

manuale, accertando in particolare che la sezione dei cavi sia idonea alla potenza assorbita dall'apparecchio.
Per l'alimentazione generale dell'apparecchio dalla rete elettrica:

- non usare adattatori, prese multiple, prolunghe;
- prevedere un interruttore omnipolare con apertura tra i contatti di almeno 3 mm, come previsto dalle normative di
sicurezza vigenti.
Non toccare l'apparecchio con parti del corpo bagnate o umide e/o a piedi nudi.

Non tirare i cavi elettrici.

Se ancora presente, rimuovere il cofano e procedere
ai collegamenti elettrici secondo gli schemi riportati in
Appendice A.
Usare cavi flessibili secondo norma EN 60 335-1.
Tutti i cavi da collegare al bruciatore vanno fatti
passare dai passacavi.
Vedere Fig. 20.
L'utilizzo dei passacavi può avvenire in vari modi; a
scopo esemplificativo indichiamo il modo seguente:
1 - Alimentazione trifase
2 - Alimentazione monofase
3 - Valvole gas
4 - Pressostato gas o dispositivo per il controllo di
tenuta valvole
5 - Consensi/sicurezze
6 - A disposizione
6
A
1
B
6
5
6
3
17
I
D8692
4
Fig. 20
20133204
