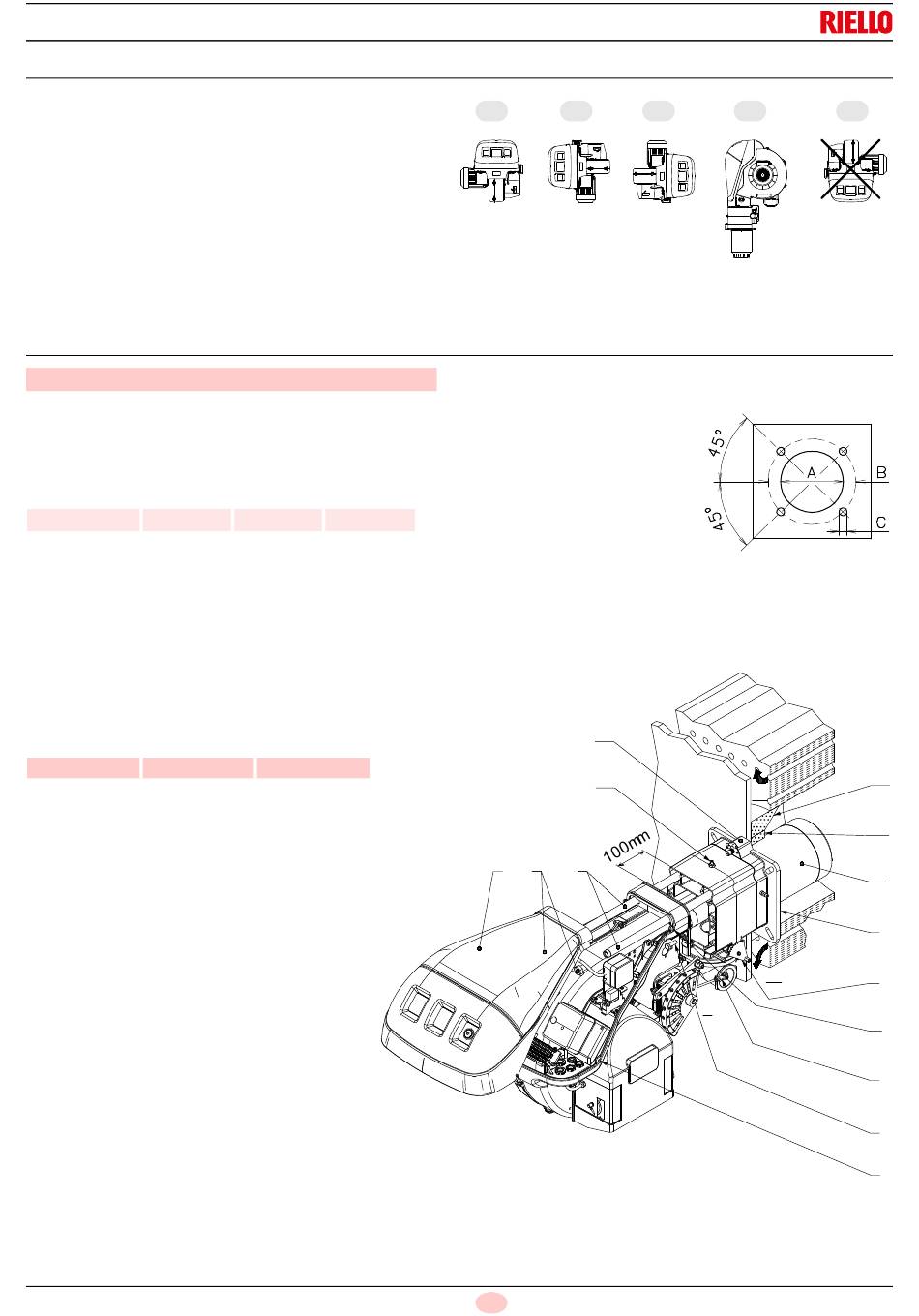

Betriebsposition

Der Brenner darf ausschließlich in den Stellungen 1, 2,
3 und 4 funktionieren.
Die Stellung 1 ist vorzuziehen, da sie als einzige die
Wartung wie hier folgend in diesem Handbuch beschrie-
ben ermöglicht. Die Installationen 2, 3 und 4 ermögli-
chen den Betrieb, machen aber die Wartungsarbeiten
und Kontrollen am Flammkopf schwieriger.
Jede andere Stellung wird den korrekten Betrieb des
Geräts beeinträchtigen. Die Stellung 5 ist aus Sicher-
heitsgründen verboten
4.5

Befestigung des Brenners am Heizkessel

Vorrüstung des Heizkessels
Bohren der Heizkesselplatte
Die Brennkammerverschlussplatte wie auf der Abbildung 10 gezeigt lochen.
Die Position der Gewindebohrungen kann mit dem zur Grundausstattung gehö-
renden Wärmeschild ermittelt werden.
mm A
RS 100/M 185
Länge des Flammrohrs
Die Länge des Flammrohrs wird entsprechend der Angaben des Kesselher-
stellers gewählt und muss in jedem Fall größer als die Stärke der Kesseltür
einschließlich feuerfestes Material sein.
Die erhältlichen Längen L sind die in den nachstehenden Tabellen aufgeführten.
Flammrohr Kurz
RS 100/M 250 mm
Für Heizkessel mit vorderem Rauchumlauf 15)
oder mit Flammenumkehrkammer muss eine
Schutzschicht aus feuerfestem Material 13), zwi-
schen feuerfestem Material des Heizkessels 14)
und Flammrohr 12) ausgeführt werden. Diese
Schutzschicht muss so angelegt sein, dass das
Flammrohr ausbaubar ist. Siehe Abb. 11.
Bei Heizkesseln mit wassergekühlter Frontseite ist
die Verkleidung mit feuerfestem Material 13)-14)
nicht notwendig, wenn dies nicht ausdrücklich vom
Kesselhersteller gefordert wird.
