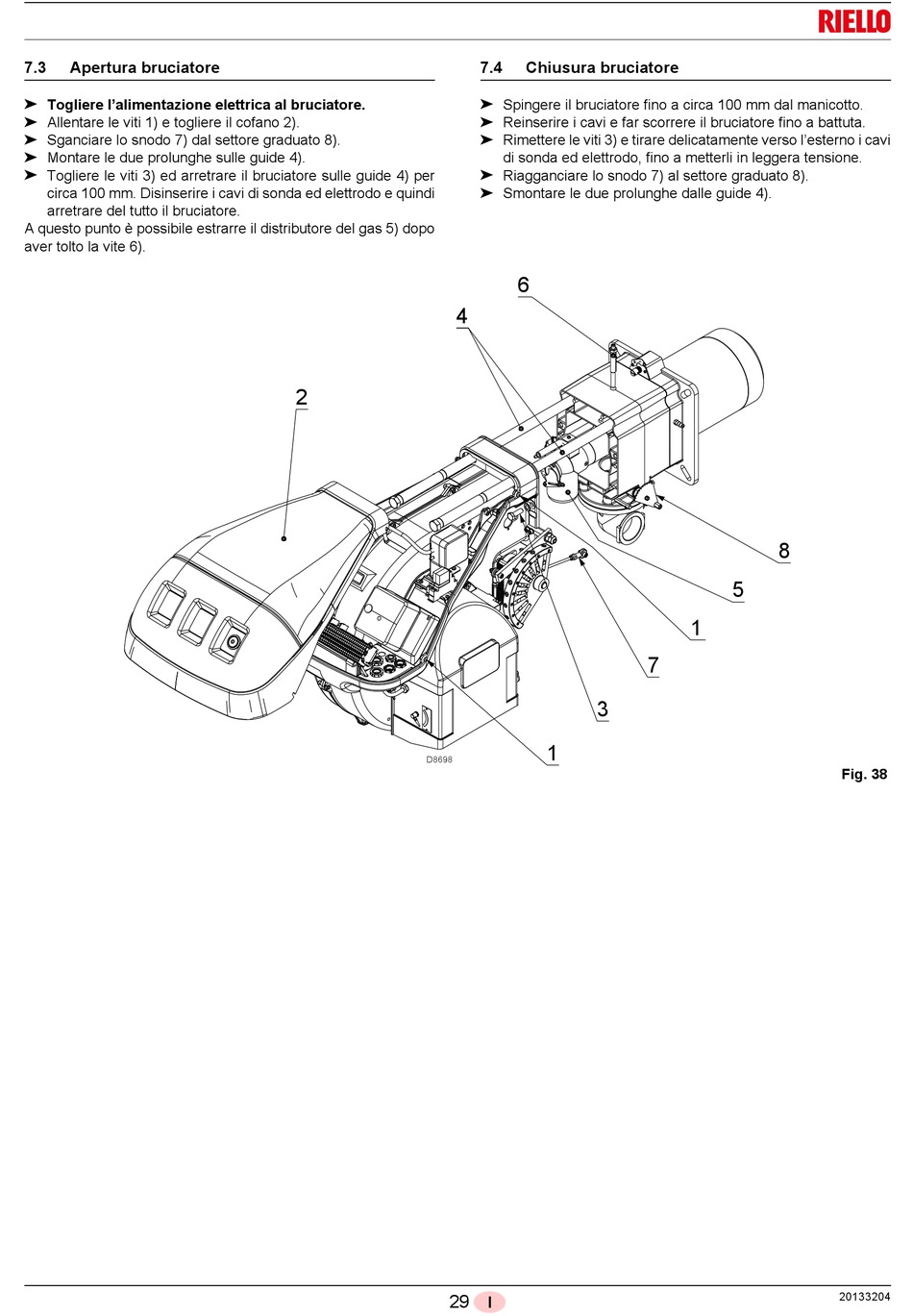

7.3
Apertura bruciatore
Togliere l'alimentazione elettrica al bruciatore.
Allentare le viti 1) e togliere il cofano 2).
Sganciare lo snodo 7) dal settore graduato 8).
Montare le due prolunghe sulle guide 4).
Togliere le viti 3) ed arretrare il bruciatore sulle guide 4) per
circa 100 mm. Disinserire i cavi di sonda ed elettrodo e quindi
arretrare del tutto il bruciatore.
A questo punto è possibile estrarre il distributore del gas 5) dopo
aver tolto la vite 6).
4
2
D8698
29
7.4
Chiusura bruciatore
Spingere il bruciatore fino a circa 100 mm dal manicotto.
Reinserire i cavi e far scorrere il bruciatore fino a battuta.
Rimettere le viti 3) e tirare delicatamente verso l'esterno i cavi
di sonda ed elettrodo, fino a metterli in leggera tensione.
Riagganciare lo snodo 7) al settore graduato 8).
Smontare le due prolunghe dalle guide 4).
6
7
3
1
I
8
5
1
Fig. 38
20133204
