REGOLAZIONE TESTA DI COMBUSTIONE
A questo punto dell'installazione, boccaglio e
manicotto sono fissati alla caldaia come in fig.
(A). È quindi particolarmente agevole la regola-
zione delle testa di combustione, regolazione
che dipende unicamente dalla potenza massima
del bruciatore.
Perciò, prima di regolare la testa di combu-
stione, bisogna fissare questo valore.
Sono previste due regolazioni della testa:
• quella dell'aria esterna R1;
• quella dell'aria centrale R2.

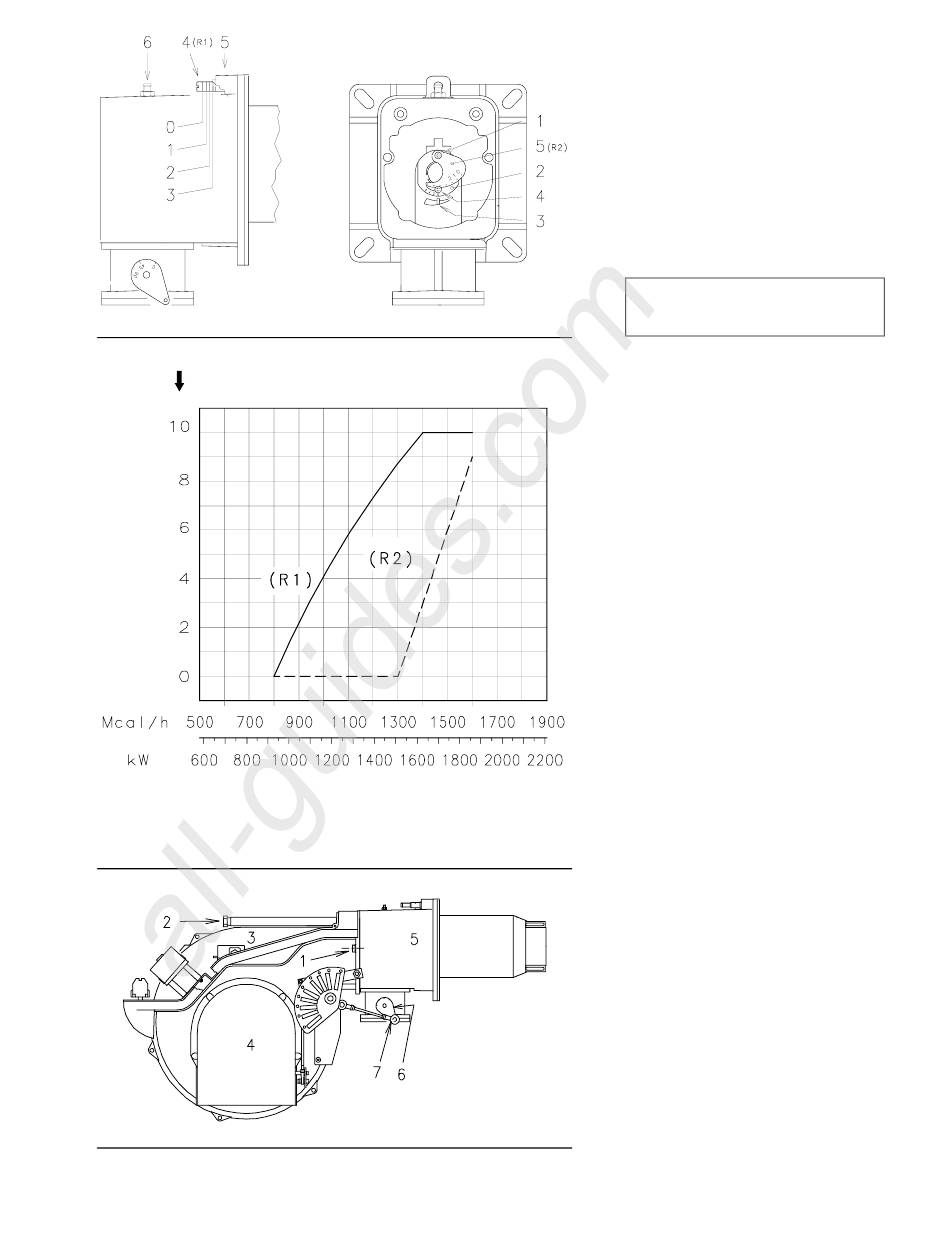

Trovare nel diagramma (C) la tacca per:
Regolazione aria esterna R1 (A)
Ruotare la vite 4)(A) fino a far collimare la tacca
trovata con il piano anteriore 5)(A) del raccordo.
IMPORTANTE: Per facilitare la regola-
D1707
zione, allentare la vite 6)(A), regolare e poi
bloccare.
(B)
Regolazione aria centrale R2 (B)
Allentare le 3 viti 1)(B) e ruotare la ghiera 2) fino
a far collimare la tacca trovata con l'indice 3).
Bloccare le 3 viti 1).
D1718
Esempio
RS 160 /M BLU
potenza max bruciatore = 1500 kW.
Dal diagramma (C) risulta che per questa poten-
zialità le regolazioni sono:
• aria esterna:
• aria centrale:
NOTE
• La regolazione R2 (diagramma C) è indicativa.
Se possibile si suggerisce di mantenere la ghiera
sempre chiusa (tacca 0); qualora sia necessario
un recupero d'aria si può aprire la ghiera
seguendo le indicazioni del diagramma (C).
• Il diagramma (C) indica una regolazione otti-
male per una tipologia di caldaie secondo fig. (B)
pag. 10.
Controllare che la combustione sia soddisfa-
cente e priva di pulsazioni.
Terminata la regolazione della testa, rimontare il
bruciatore sulle guide 3)(D) a circa 100 mm dal
manicotto 4)(D) - bruciatore nella posizione illu-
strata dalla fig. (B) pag. 14 - inserire il cavo della
sonda ed il cavo dell'elettrodo e quindi far scor-
rere il bruciatore fino al manicotto, bruciatore
nella posizione illustrata dalla fig. (D).
Rimettere le viti 2) interponendovi la staffa porta-
prolunghe con relative prolunghe sulle guide 3).
Fissare il bruciatore al manicotto con le viti 1).
Riagganciare lo snodo 7) al settore graduato 6).
Attenzione
All'atto della chiusura del bruciatore sulle due
guide, è opportuno tirare delicatamente verso
l'esterno il cavo d'alta tensione ed il cavetto
della sonda di rivelazione fiamma, fino a metterli
in leggera tensione.
D2367
R1 = tacca 8,6;
R2 = tacca 0.
