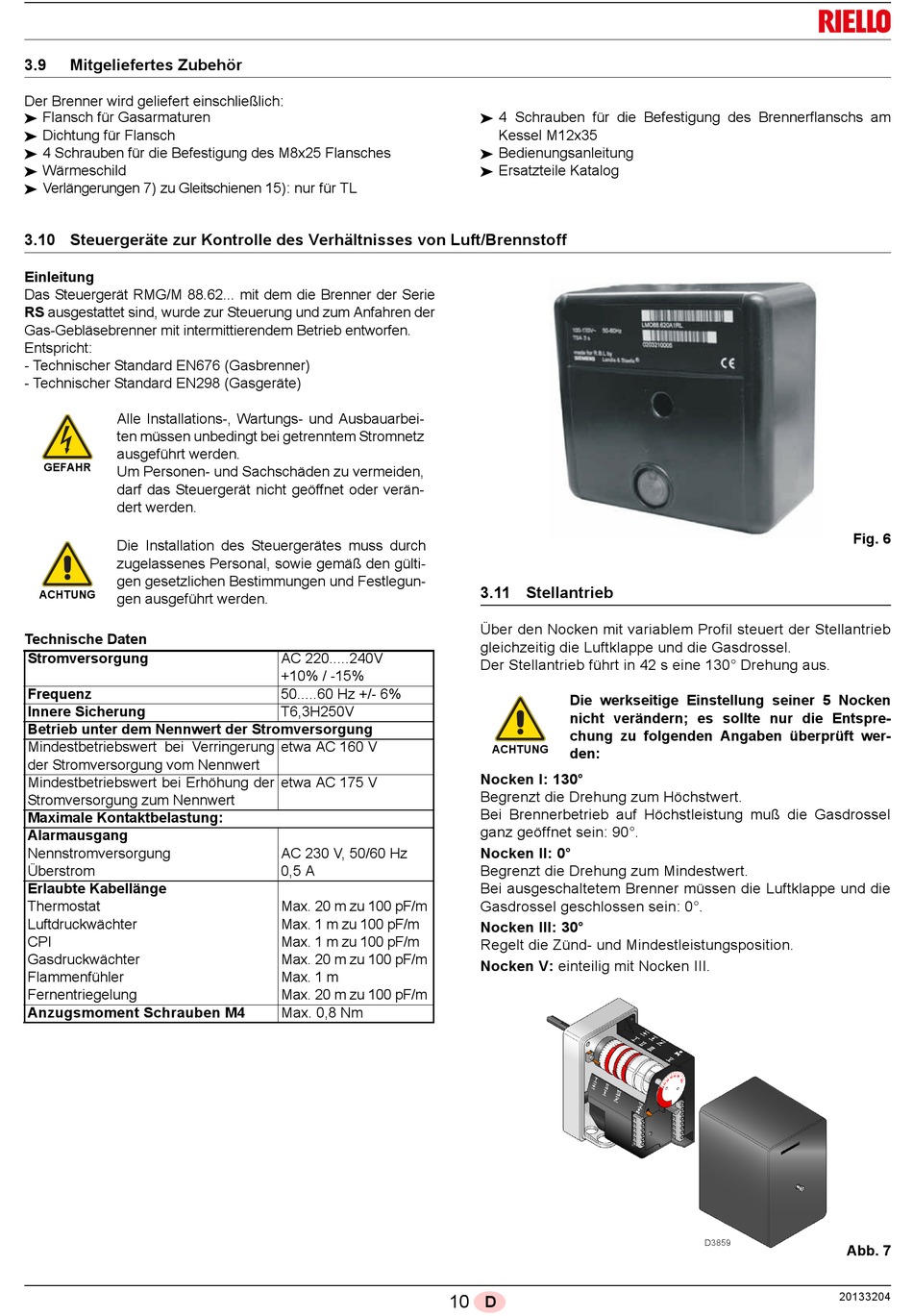

3.9
Mitgeliefertes Zubehör
Der Brenner wird geliefert einschließlich:
Flansch für Gasarmaturen
Dichtung für Flansch
4 Schrauben für die Befestigung des M8x25 Flansches
Wärmeschild
Verlängerungen 7) zu Gleitschienen 15): nur für TL
3.10 Steuergeräte zur Kontrolle des Verhältnisses von Luft/Brennstoff
Einleitung
Das Steuergerät RMG/M 88.62... mit dem die Brenner der Serie
RS ausgestattet sind, wurde zur Steuerung und zum Anfahren der
Gas-Gebläsebrenner mit intermittierendem Betrieb entworfen.
Entspricht:
- Technischer Standard EN676 (Gasbrenner)
- Technischer Standard EN298 (Gasgeräte)
Alle Installations-, Wartungs- und Ausbauarbei-
ten müssen unbedingt bei getrenntem Stromnetz
ausgeführt werden.
GEFAHR
Um Personen- und Sachschäden zu vermeiden,
darf das Steuergerät nicht geöffnet oder verän-
dert werden.
Die Installation des Steuergerätes muss durch
zugelassenes Personal, sowie gemäß den gülti-
gen gesetzlichen Bestimmungen und Festlegun-
ACHTUNG
gen ausgeführt werden.
Technische Daten
Stromversorgung
Frequenz
Innere Sicherung
Betrieb unter dem Nennwert der Stromversorgung
Mindestbetriebswert bei Verringerung
der Stromversorgung vom Nennwert
Mindestbetriebswert bei Erhöhung der
Stromversorgung zum Nennwert
Maximale Kontaktbelastung:
Alarmausgang
Nennstromversorgung
Überstrom
Erlaubte Kabellänge
Thermostat
Luftdruckwächter
CPI
Gasdruckwächter
Flammenfühler
Fernentriegelung
Anzugsmoment Schrauben M4
AC 220.....240V
+10% / -15%
50.....60 Hz +/- 6%
T6,3H250V
etwa AC 160 V
etwa AC 175 V
AC 230 V, 50/60 Hz
0,5 A
Max. 20 m zu 100 pF/m
Max. 1 m zu 100 pF/m
Max. 1 m zu 100 pF/m
Max. 20 m zu 100 pF/m
Max. 1 m
Max. 20 m zu 100 pF/m
Max. 0,8 Nm
10
4 Schrauben für die Befestigung des Brennerflanschs am
Kessel M12x35
Bedienungsanleitung
Ersatzteile Katalog
3.11 Stellantrieb
Über den Nocken mit variablem Profil steuert der Stellantrieb
gleichzeitig die Luftklappe und die Gasdrossel.
Der Stellantrieb führt in 42 s eine 130° Drehung aus.
Die werkseitige Einstellung seiner 5 Nocken
nicht verändern; es sollte nur die Entspre-
chung zu folgenden Angaben überprüft wer-
ACHTUNG
den:
Nocken I: 130°
Begrenzt die Drehung zum Höchstwert.
Bei Brennerbetrieb auf Höchstleistung muß die Gasdrossel
ganz geöffnet sein: 90°.
Nocken II: 0°
Begrenzt die Drehung zum Mindestwert.
Bei ausgeschaltetem Brenner müssen die Luftklappe und die
Gasdrossel geschlossen sein: 0°.
Nocken III: 30°
Regelt die Zünd- und Mindestleistungsposition.
Nocken V: einteilig mit Nocken III.
D
Fig. 6
D3859
Abb. 7
20133204
