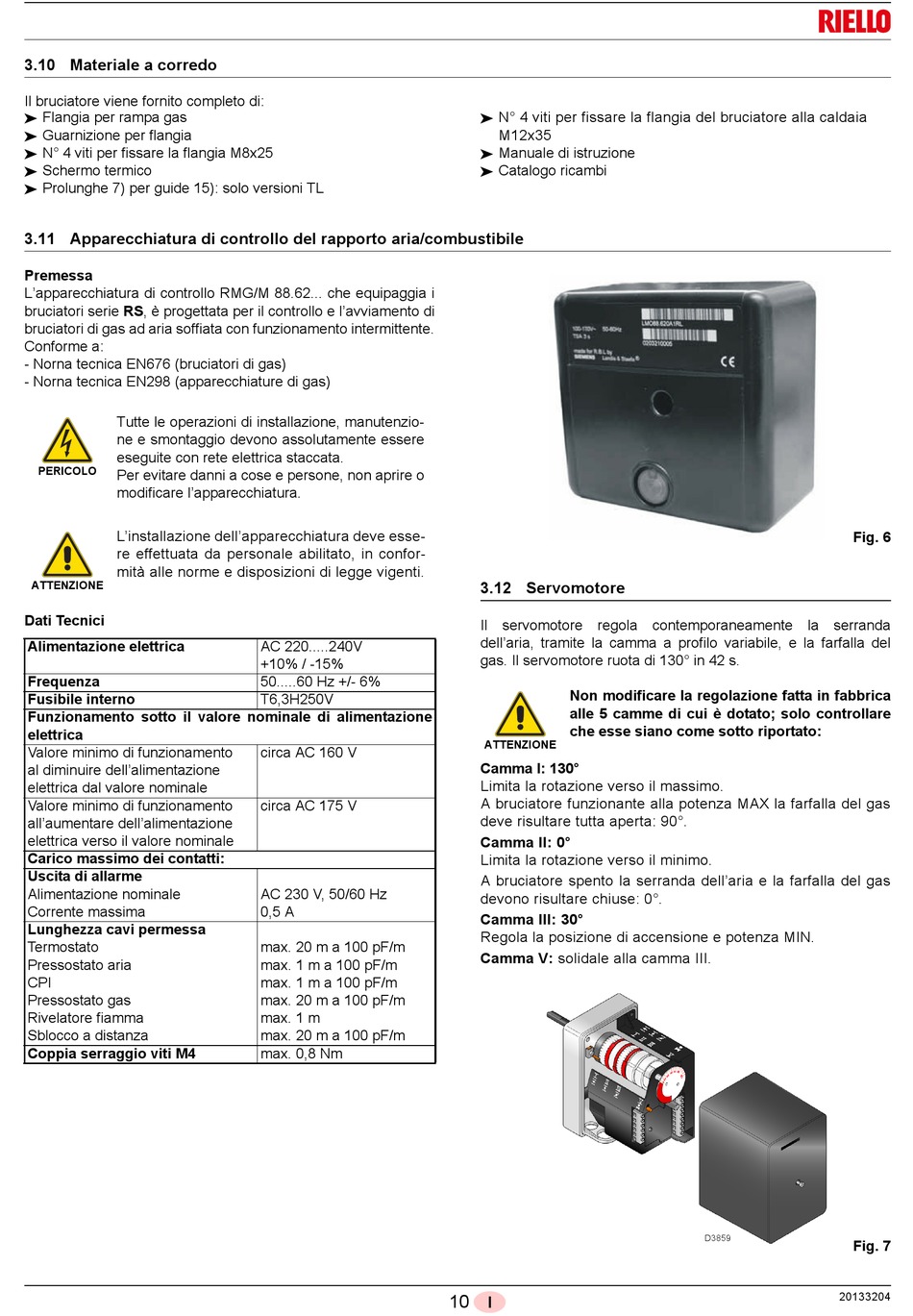

3.10 Materiale a corredo

Il bruciatore viene fornito completo di:
Flangia per rampa gas

Guarnizione per flangia

N° 4 viti per fissare la flangia M8x25

Schermo termico

Prolunghe 7) per guide 15): solo versioni TL


3.11 Apparecchiatura di controllo del rapporto aria/combustibile

Premessa
L'apparecchiatura di controllo RMG/M 88.62... che equipaggia i
bruciatori serie RS, è progettata per il controllo e l'avviamento di
bruciatori di gas ad aria soffiata con funzionamento intermittente.
Conforme a:
- Norna tecnica EN676 (bruciatori di gas)
- Norna tecnica EN298 (apparecchiature di gas)
Tutte le operazioni di installazione, manutenzio-
ne e smontaggio devono assolutamente essere
eseguite con rete elettrica staccata.
PERICOLO
Per evitare danni a cose e persone, non aprire o
modificare l'apparecchiatura.
L'installazione dell'apparecchiatura deve esse-
re effettuata da personale abilitato, in confor-
mità alle norme e disposizioni di legge vigenti.
ATTENZIONE
Dati Tecnici
Alimentazione elettrica
Frequenza
Fusibile interno
Funzionamento sotto il valore nominale di alimentazione
elettrica
Valore minimo di funzionamento
al diminuire dell'alimentazione
elettrica dal valore nominale
Valore minimo di funzionamento
all'aumentare dell'alimentazione
elettrica verso il valore nominale
Carico massimo dei contatti:
Uscita di allarme
Alimentazione nominale
Corrente massima
Lunghezza cavi permessa
Termostato
Pressostato aria
CPI
Pressostato gas
Rivelatore fiamma
Sblocco a distanza
Coppia serraggio viti M4
AC 220.....240V
+10% / -15%
50.....60 Hz +/- 6%
T6,3H250V
circa AC 160 V
circa AC 175 V
AC 230 V, 50/60 Hz
0,5 A
max. 20 m a 100 pF/m
max. 1 m a 100 pF/m
max. 1 m a 100 pF/m
max. 20 m a 100 pF/m
max. 1 m
max. 20 m a 100 pF/m
max. 0,8 Nm
N° 4 viti per fissare la flangia del bruciatore alla caldaia

M12x35
Manuale di istruzione

Catalogo ricambi


3.12 Servomotore

Il servomotore regola contemporaneamente la serranda
dell'aria, tramite la camma a profilo variabile, e la farfalla del
gas. Il servomotore ruota di 130° in 42 s.
Non modificare la regolazione fatta in fabbrica
alle 5 camme di cui è dotato; solo controllare
che esse siano come sotto riportato:
ATTENZIONE
Camma I: 130°
Limita la rotazione verso il massimo.
A bruciatore funzionante alla potenza MAX la farfalla del gas
deve risultare tutta aperta: 90°.
Camma II: 0°
Limita la rotazione verso il minimo.
A bruciatore spento la serranda dell'aria e la farfalla del gas
devono risultare chiuse: 0°.
Camma III: 30°
Regola la posizione di accensione e potenza MIN.
Camma V: solidale alla camma III.
10
I
Fig. 6
D3859
Fig. 7
20133204
