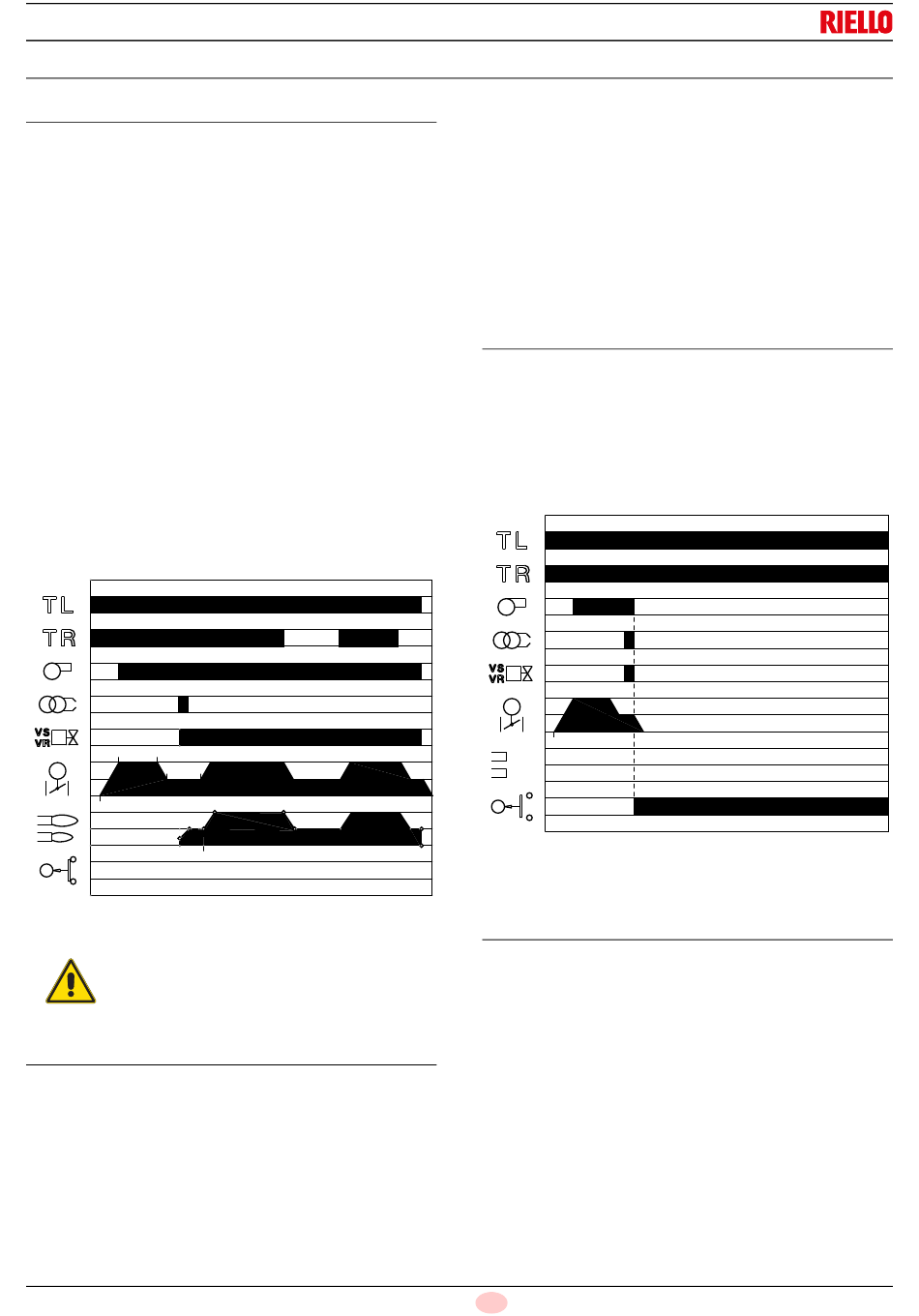

Messa in funzione, taratura e funzionamento del bruciatore
5
5.6
Sequenza di funzionamento del bruciatore
Avviamento bruciatore
• 0s:
Chiusura TL.
• 5s:
Inizia il programma dell'apparecchiatura elettrica. Avvio
servomotore: ruota verso destra di 130°, cioè fino
all'intervento del contatto sulla camma I (Fig. 7).
• 35s:
La serranda aria arriva sulla posizione di potenza
MAX.
Avvio motore ventilatore.
Inizia la fase di pre-ventilazione.
• 75s:
Il servomotore ruota verso sinistra fino all'angolo
impostato sulla camma III (Fig. 7) per la potenza MIN.
• 95s:
La serranda dell'aria e la farfalla del gas si posizio-
nano sulla potenza MIN (con camma III, Fig. 7 a
65°).
• 105s: Scocca la scintilla dall'elettrodo d'accensione.
Si aprono la valvola di sicurezza VS e la valvola di
regolazione VR, apertura rapida. Si accende la
fiamma ad una piccola potenza, punto A.
Segue un progressivo aumento della potenza, aper-
tura lenta della valvola VR, fino alla potenza MIN,
punto B.
• 108s: Si spegne la scintilla.
• 115s: Termina il ciclo di avviamento.
ACCENSIONE REGOLARE
M
105
108
105
35
75
M AX
M
95
115
M I N
0
5
M AX
B
C
M I N
A
0
95
115
0 sec
Nella versione 60Hz i tempi sono ridotti del 20%.
ATTENZIONE
Funzionamento a regime
Bruciatore senza il kit per funzionamento modulante
Terminato il ciclo di avviamento, il comando del servomotore
passa al TR che controlla la pressione o la temperatura in cal-
daia, punto C.
(L'apparecchiatura elettrica continua comunque a controllare la
presenza della fiamma e la corretta posizione dei pressostati
aria e gas di massima).
• Se la temperatura o la pressione è bassa per cui il TR è
chiuso, il bruciatore aumenta progressivamente la potenza
135
D
E
F
fino al valore MAX (tratto C-D).
• Se poi la temperatura o la pressione aumenta fino all'apertura
di TR, il Bruciatore diminuisce progressivamente la potenza
fino al valore MIN, (tratto E-F). E così via.
• L'arresto del bruciatore avviene quando la richiesta di calore è
minore di quella fornita dal bruciatore alla potenza MIN, tratto
G-H. Il TL si apre, il servomotore ritorna all'angolo 0°. La ser-
randa si chiude completamente per ridurre al minimo le
dispersioni termiche.
Bruciatore con il kit per funzionamento modulante
Vedere il manuale che accompagna il regolatore.
Mancata accensione
Se il bruciatore non si accende, si ha il blocco entro 3 s dall'ali-
mentazione elettrica della valvola gas.
Può essere che il gas non arrivi alla testa di combustione entro il
tempo di sicurezza di 3 s.
Aumentare allora la portata del gas all'accensione.
L'arrivo del gas al manicotto è evidenziato dal manometro di
Fig. 36.
M
M AX
M
M I N
0
5
G
0 sec
H
D3815
5.7
Spegnimento del bruciatore in funzionamento
Fig. 33
Se la fiamma si spegne accidentalmente in funzionamento si ha
il blocco del bruciatore entro 1s.
23
I
108
105
108
105
108
35
75
108
95
108
D3816
Fig. 34
20133204
