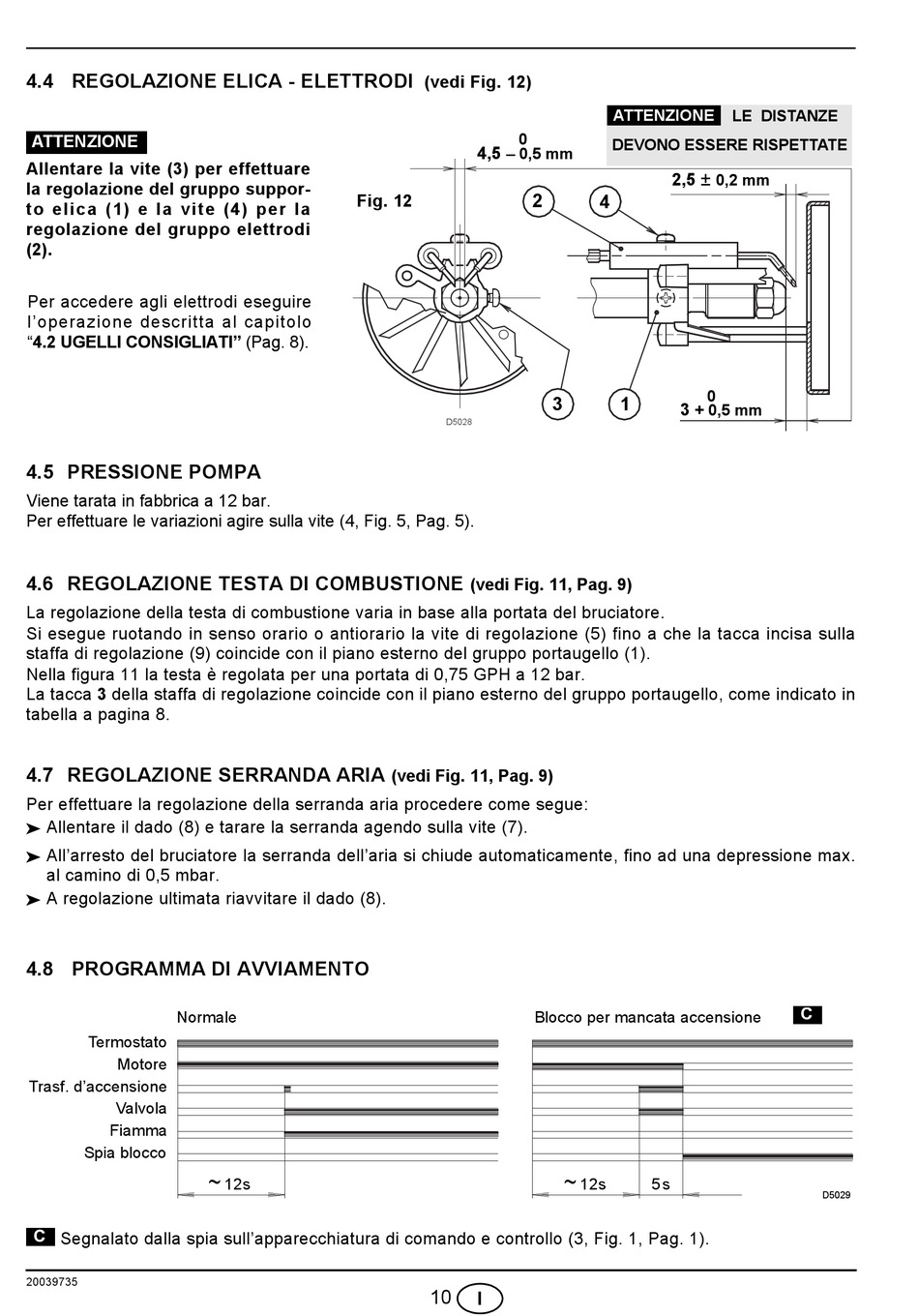

4.4 REGOLAZIONE ELICA - ELETTRODI

ATTENZIONE
Allentare la vite (3) per effettuare
la regolazione del gruppo suppor-
t o e l i c a ( 1 ) e l a v i t e ( 4 ) p e r l a
regolazione del gruppo elettrodi
(2).
Per accedere agli elettrodi eseguire
l'operazione descritta al capitolo
"4.2 UGELLI CONSIGLIATI" (Pag. 8).

4.5 PRESSIONE POMPA

Viene tarata in fabbrica a 12 bar.
Per effettuare le variazioni agire sulla vite (4, Fig. 5, Pag. 5).

4.6 REGOLAZIONE TESTA DI COMBUSTIONE

La regolazione della testa di combustione varia in base alla portata del bruciatore.
Si esegue ruotando in senso orario o antiorario la vite di regolazione (5) fino a che la tacca incisa sulla
staffa di regolazione (9) coincide con il piano esterno del gruppo portaugello (1).
Nella figura 11 la testa è regolata per una portata di 0,75 GPH a 12 bar.
La tacca 3 della staffa di regolazione coincide con il piano esterno del gruppo portaugello, come indicato in
tabella a pagina 8.

4.7 REGOLAZIONE SERRANDA ARIA

Per effettuare la regolazione della serranda aria procedere come segue:
Allentare il dado (8) e tarare la serranda agendo sulla vite (7).

All'arresto del bruciatore la serranda dell'aria si chiude automaticamente, fino ad una depressione max.

al camino di 0,5 mbar.
A regolazione ultimata riavvitare il dado (8).


4.8 PROGRAMMA DI AVVIAMENTO

Normale
Termostato
Motore
Trasf. d'accensione
Valvola
Fiamma
Spia blocco
C
Segnalato dalla spia sull'apparecchiatura di comando e controllo (3, Fig. 1, Pag. 1).
